ZPD30

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-35, 30V, 0.5W, ±5%
供应商型号: QE-ZPD30
供应商: Diotec Semiconductor
标准整包数: 10000
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD30

ZPD30概述


    产品简介


    ZPD2.7 ... ZPD75系列齐纳二极管
    ZPD2.7 ... ZPD75 系列是平面型齐纳二极管(Planar Zener Diodes),适用于电压稳定和调节应用。这些二极管在正向和反向方向上都具有出色的过压保护能力,特别适合用于商业级应用。这些二极管符合 RoHS、REACH 和冲突矿产标准,确保环保和可持续性。

    技术参数


    - 额定功率:Ptot = 500 mW
    - 工作温度范围:Tjmax = 175°C,Ts = -50...+175°C
    - 热阻:
    - RthA < 300 K/W(结至环境空气)
    - RthL < 240 K/W(结至引脚)

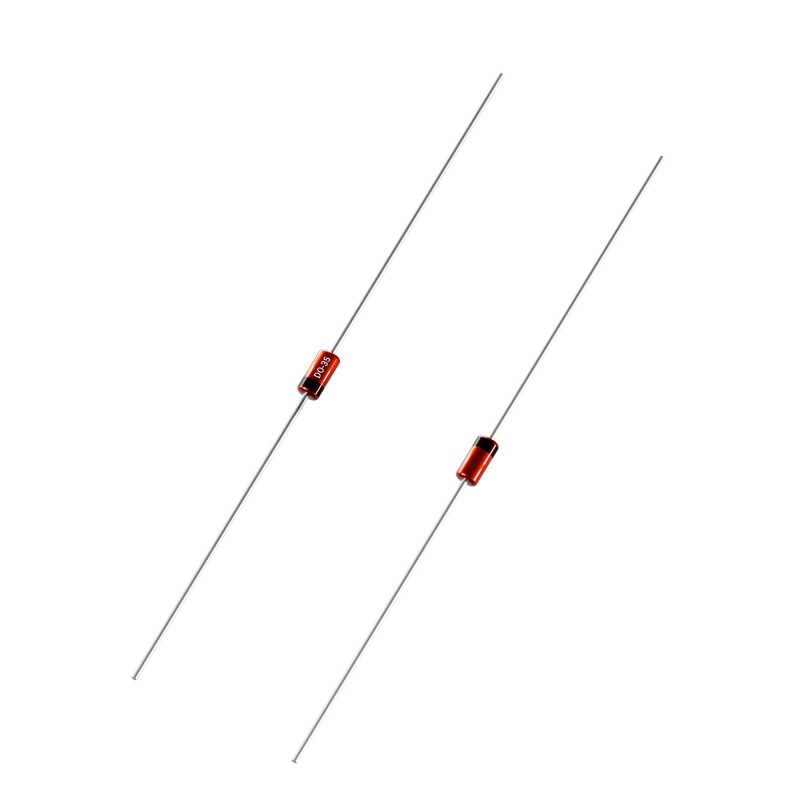

    - 封装形式:DO-35 / SOD-27
    - 典型应用:电压稳定和调节,过电压保护(见TVS二极管BZW04/P4KE系列)

    产品特点和优势


    1. 陡峭的齐纳电压崩溃:保证快速响应时间,提高电路的可靠性。
    2. 低泄漏电流:减少不必要的功耗,延长电池寿命。
    3. 符合环保标准:RoHS、REACH 和冲突矿产标准。

    应用案例和使用建议


    这些齐纳二极管广泛应用于各种电子设备中,例如电源稳压器、通信设备、工业控制系统等。例如,在电源稳压器中,ZPD2.7 ... ZPD75 可以用于保持输出电压的稳定性。为了优化应用效果,建议进行详细的电气特性测试,并根据具体应用场景选择合适的齐纳电压值。

    兼容性和支持


    这些二极管与常见的电子设备和电路板兼容。制造商提供了详尽的技术文档和支持服务,包括常见问题解答和故障排除指南。如有需要,用户可以联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    1. 问:如何选择合适的齐纳电压值?
    - 答:根据具体应用场景和所需的工作电压来选择。例如,如果需要稳定的5V输出,则可以选择ZPD5.1等接近5V的型号。
    2. 问:在高温环境下,如何确保二极管的正常工作?
    - 答:确保二极管工作温度在规定的范围内(-50...+175°C),并采取适当的散热措施。
    3. 问:如何避免泄漏电流对电路的影响?
    - 答:选择泄漏电流较低的型号,并在设计时考虑合理的电路布局和布线。

    总结和推荐


    ZPD2.7 ... ZPD75系列齐纳二极管以其优良的性能和广泛的应用范围成为市场上一款极具竞争力的产品。其陡峭的齐纳电压崩溃特性和低泄漏电流使其在许多应用场景中表现出色。因此,对于需要高性能电压稳定和保护的应用场合,我们强烈推荐使用这些二极管。

ZPD30参数

参数
配置 -
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 35Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 -
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

ZPD30厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZPD30数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZPD30 ZPD30数据手册

ZPD30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0989
库存: 1000000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 989
