首页  >  产品百科  >  ZMY180

ZMY180

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 180V, 1.3W, ±5%
供应商型号: ZMY180-DIO
供应商: TME
标准整包数: 10

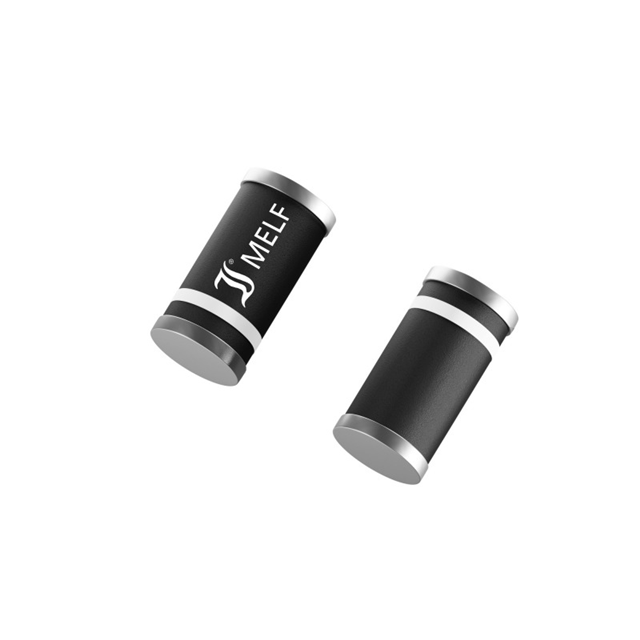

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY180

ZMY180概述


    产品简介


    ZMY系列齐纳二极管是一种表面贴装(SMD)的半导体器件,适用于广泛的电压稳定和过压保护应用。这些二极管的特点是具有高功率耗散能力(最高达1 W和1.3 W),以及宽泛的稳压范围(从1 V到200 V)。它们广泛应用于商业和工业领域的电压调节器,为设备提供可靠且高效的电压管理。

    技术参数


    最大额定值
    - 功率耗散 (Ptot):
    - ZMY3.0G ... 9.1G: 1.0 W
    - ZMY1, ZMY10 ... 200: 1.3 W
    - 非重复峰值脉冲功率 (PZSM):
    - ZMY1, ZMY10 ... 200: 40 W
    - 工作结温 (Tj):
    - ZMY3.0G ... 9.1G: -50...+175°C
    - ZMY1, ZMY10 ... 200: -50...+150°C
    - 存储温度 (TS): -50...+175°C
    热阻
    - 典型热阻结至环境 (RthA):
    - ZMY3.0G ... 9.1G: 150 K/W
    - ZMY1, ZMY10 ... 200: 45 K/W
    - 典型热阻结至引脚 (RthT):
    - ZMY3.0G ... 9.1G: 70 K/W
    - ZMY1, ZMY10 ... 200: 10 K/W
    电气特性
    - 齐纳电压 (VZ):
    - 范围从1 V到200 V
    - 测试电流 (IZtest):
    - 通常为100 mA,部分型号为50 mA和25 mA
    - 动态电阻 (rzj):
    - 低至0.5 Ω
    - 反向电压 (VR):
    - 最高达200 V
    - 最大正向电流 (IZmax):
    - 范围从100 mA到350 mA不等

    产品特点和优势


    - 低漏电流: ZMY...G型号具有极低的漏电流,确保更高的效率和稳定性。
    - 快速齐纳电压击穿: 这些二极管具有锐利的齐纳电压击穿特性,能够在短时间内达到设定的稳压水平。
    - 高功率耗散能力: 支持高达1.3 W的功率耗散,适用于需要高性能的应用场合。
    - 符合RoHS标准: 所有型号均符合环保要求。
    - 易于识别: 使用颜色编码标记进行快速识别,简化安装过程。

    应用案例和使用建议


    这些齐纳二极管主要用于电压稳定和过压保护应用,例如开关电源、直流稳压电路和电源滤波。对于过压保护,推荐使用该系列产品以应对各种极端工作条件。

    兼容性和支持


    ZMY系列二极管具有较高的兼容性,可以与其他标准电子元件一起使用。制造商提供了详尽的技术支持和维护信息,包括网站上的详细说明和产品更新通知。

    常见问题与解决方案


    1. 问题: 如何选择正确的齐纳电压?
    - 解决办法: 选择合适的齐纳电压时,应考虑系统的工作电压范围和所需的稳定电压水平。建议查阅手册中的电气特性表格,以确定最适合您需求的型号。
    2. 问题: 如何处理热管理?
    - 解决办法: 为避免过热,应确保良好的散热设计,例如使用大铜箔垫片。同时,参考手册中的热阻数据,确保选择的器件能在预期的工作温度范围内正常工作。

    总结和推荐


    综上所述,ZMY系列齐纳二极管是一款高性能、高可靠性且易于使用的电子元件,非常适合于各种电压稳定和过压保护应用。它们具备出色的电气特性和强大的热管理能力,能够应对复杂的电子系统需求。强烈推荐使用这些产品,特别是在需要高效稳定的电压管理的应用中。

ZMY180参数

参数
最大功率耗散 1.3W
标称齐纳电压 -
配置 -
最大功率 1.3W
Ir - 反向电流 1μA
最大齐纳阻抗 120Ω
电压容差 ±5%
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ZMY180厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY180数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY180 ZMY180数据手册

ZMY180封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.0705 ¥ 0.4928
1000+ $ 0.0545 ¥ 0.4421
5000+ $ 0.0488 ¥ 0.3955
库存: 1440
起订量: 860 增量: 0
交货地:
最小起订量为:250
合计: ¥ 123.2
