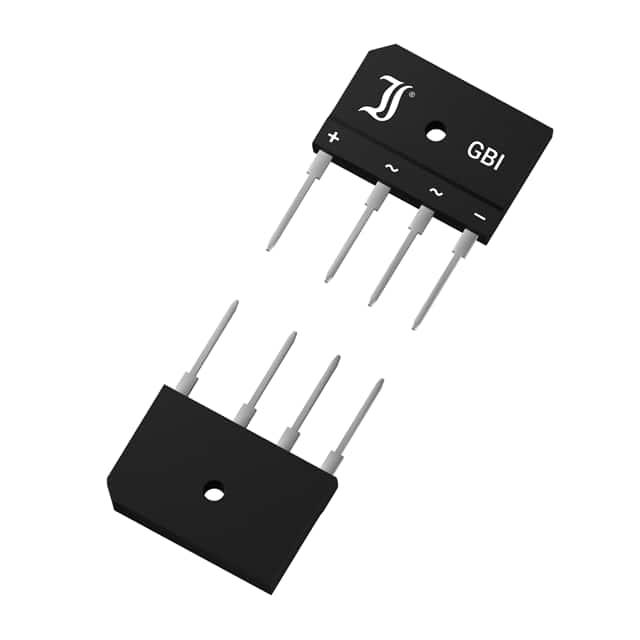

GBI25J

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBI, 600V, 25A, 150°C
供应商型号: SOR-GBI25J
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBI25J

GBI25J概述

    电子元器件产品技术手册解析

    产品简介


    本文将介绍一种单相桥式整流器(Single Phase Bridge Rectifier),具体型号为GBI25A至GBI25M系列。这些单相桥式整流器广泛应用于50/60Hz交流电的整流及电源供应领域。其基本功能是将交流电转换为直流电,以满足各类电力设备的需求。

    技术参数


    该系列产品具备以下核心技术和规格:
    - 最大输入电压(VVRMS):范围从35V到1000V,具体如下:
    - GBI25A: 35V
    - GBI25B: 70V
    - GBI25D: 140V
    - GBI25G: 280V
    - GBI25J: 420V
    - GBI25K: 560V
    - GBI25M: 700V
    - 最大重复峰值反向电压(VRRM):范围从50V到1000V,具体如下:
    - GBI25A: 50V
    - GBI25B: 100V
    - GBI25D: 200V
    - GBI25G: 400V
    - GBI25J: 600V
    - GBI25K: 800V
    - GBI25M: 1000V
    - 额定平均电流(IFAV):当设备自由安装时,额定平均电流范围从3.5A到25A;强制冷却条件下,额定平均电流可达25A。

    - 正向压降(VF):低于1.1V。
    - 最大重复峰值正向电流(IFRM):在频率大于15Hz时,额定电流为60A。
    - 最大脉冲正向浪涌电流(IFSM):在50Hz下为300A,在60Hz下为340A。
    - 额定瞬态过电流时间积分(i²t):小于10ms时,不超过450A²s。
    - 工作温度范围:结温/存储温度范围为-50°C至+150°C。
    - 热阻:结至环境的热阻小于12K/W,结至外壳的热阻小于1.2K/W。

    产品特点和优势


    - 认证和合规性:通过UL认证(文件号E175067),符合RoHS、REACH及冲突矿物标准,保证了产品的质量和环保性能。
    - 机械和装配特性:包装在纸板托盘内,每件重量约为7g,适用于自由安装或散热器组装。外壳材料为UL 94V-0等级,耐高温性能好。
    - 电气特性:低正向压降(<1.1V),高可靠性的反向恢复时间和较小的结电容(85pF)确保了其高性能表现。
    - 保护措施:具备防熔断设计,最大瞬态电流仅持续10ms,有效延长使用寿命。

    应用案例和使用建议


    这些单相桥式整流器适用于各种类型的交流到直流转换场合,特别是在需要较高输入电压和大电流的应用场景中,例如电源供应器、电机驱动和工业自动化设备等。在使用时需要注意散热管理,尤其是当设备运行在高温环境下时,合理利用散热器可以显著提升设备的可靠性和寿命。建议在使用过程中,通过监测温度变化来调整负载和冷却条件,确保系统稳定运行。

    兼容性和支持


    GBI25A至GBI25M系列产品设计上考虑了广泛的适用性,可以在不同电压和电流需求的应用中灵活使用。制造商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除手册,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问:正向压降高于1.1V怎么办?
    - 答:检查接线是否有松动,确保接线处接触良好;若环境温度过高,则可能需要加强散热措施。
    2. 问:反向恢复时间长怎么处理?
    - 答:这可能是由于结电容较大所致。尝试更换具有更小结电容的型号,或者增加外部去耦电容以减少这种现象的影响。
    3. 问:设备无法承受过大的瞬态电流怎么办?
    - 答:首先确认瞬态电流值是否超出产品规格。如果超过,考虑使用更大的设备容量或加装外部保护装置如熔丝。

    总结和推荐


    GBI25A至GBI25M系列单相桥式整流器凭借其优异的电气性能、高效能的散热能力和广泛的适用性,在工业自动化、电源供应等领域表现出色。其紧凑的设计、良好的机械强度和可靠的电气参数使其成为市场上非常有竞争力的产品。根据上述分析,强烈推荐使用该系列整流器作为高效能电力转换的关键组件。

GBI25J参数

参数
If - 正向电流 4.2A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 300A
配置 -
长*宽*高 30mm*4.6mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装
