P6KE20A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, DO-15, 175°C, 600W, 17.1V, Unidir
供应商型号: 637-P6KE20A
供应商: Mouser
标准整包数: 1

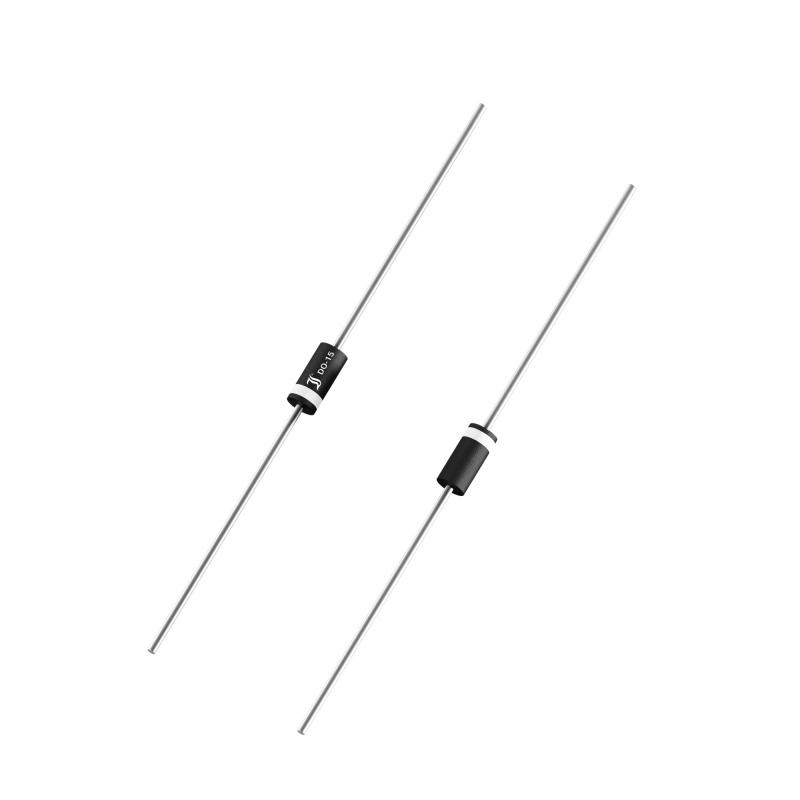

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6KE20A

P6KE20A概述


    产品简介


    产品名称:P6KE系列瞬态电压抑制二极管
    产品类型:瞬态电压抑制二极管(Transient Voltage Suppressor Diodes),也称作过压保护二极管(Schutz gegen Überspannung)。
    主要功能:
    - 过压保护:有效防止瞬间电压峰值对电路造成损害。
    - ESD保护:通过释放静电以避免对敏感组件造成损害。
    - 自由轮二极管(Free-wheeling diodes):用于处理电机或电感负载突然断开时产生的感应电压。
    应用领域:适用于商业级电子产品,如工业控制设备、通信设备、汽车电子系统、消费电子设备等。

    技术参数


    - 瞬态峰值功率(PPPM):600W (10/1000 µs波形)
    - 最大持续功耗(PM(AV)):5.0W
    - 最高结温(Tjmax):175°C
    - 额定工作电压(VWM):5.0...444V
    - 击穿电压(VBR):6.8...520V
    - 典型稳态漏电流(ID):5μA
    - 钳位电压(VC):根据型号不同,范围在4.3V到745V之间

    产品特点和优势


    - 双向和单向版本:提供双向(Bi-Directional)和单向(Uni-Directional)两种版本,满足不同应用场景的需求。
    - 高脉冲耐受能力:峰值脉冲功率达到600W,确保在高压脉冲环境下也能稳定工作。
    - 快速响应时间:具有非常快的响应速度,能迅速响应瞬态电压变化。
    - 环保认证:符合RoHS、REACH、冲突矿物等环保标准,适用于全球市场。

    应用案例和使用建议


    应用场景:
    - 过压保护:为各类敏感电子设备提供瞬时电压保护,例如服务器、通讯基站等。
    - 静电保护(ESD):应用于各种静电放电防护场合,如工业自动化控制系统、计算机外围设备等。
    - 自由轮二极管:适用于马达、电感性负载等感性负载驱动回路中。
    使用建议:
    - 在设计电路时,应充分考虑瞬态电压出现的可能性及其严重程度,合理选择合适的P6KE型号。
    - 对于高要求的应用场合,建议采用更严格的型号(如A后缀版本),确保更高的精确度和稳定性。
    - 注意散热管理,尤其是在连续工作条件下,应保证足够的散热措施。

    兼容性和支持


    - 封装形式:提供DO-15 / DO-204AC封装,易于安装且符合行业标准。
    - 供应链支持:批量供货并提供长期支持,具体信息请参考官方网站或联系厂商。

    常见问题与解决方案


    1. 问题:如何区分P6KE系列的单向和双向版本?
    - 解答:单向版本没有后缀“A”,而双向版本后缀为“B”。
    2. 问题:能否承受较高温度的工作环境?
    - 解答:可以承受高达175°C的结温环境,但在极端高温下仍需考虑额外的热管理措施。
    3. 问题:如何进行正确接线?
    - 解答:根据型号不同,正负引脚需正确连接。对于单向型号,应按照指定方向安装;双向型号则无需特别注意。

    总结和推荐


    综合评估:P6KE系列瞬态电压抑制二极管在瞬态过压保护方面表现优异,具备快速响应、高效能和高可靠性等特点。其广泛的适用范围及高集成度使其成为众多应用场景的理想选择。
    推荐使用:强烈推荐给需要高性能瞬态过压保护的各类电子设备制造商和设计者。该系列产品不仅能够提供可靠的保护功能,还拥有良好的兼容性和环保标准,符合全球市场需求。

P6KE20A参数

参数
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 -
击穿电压 21V
峰值脉冲电流 22A
DO-204AC,DO-15,Axial
通用封装 DO-15
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6KE20A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6KE20A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6KE20A P6KE20A数据手册

P6KE20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.2691 ¥ 2.2739
100+ $ 0.1702 ¥ 1.4382
500+ $ 0.1452 ¥ 1.2269
1000+ $ 0.1253 ¥ 1.0586
4000+ $ 0.1112 ¥ 0.94
8000+ $ 0.0778 ¥ 0.6571
24000+ $ 0.0704 ¥ 0.5945
48000+ $ 0.0662 ¥ 0.559
库存: 7940
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
