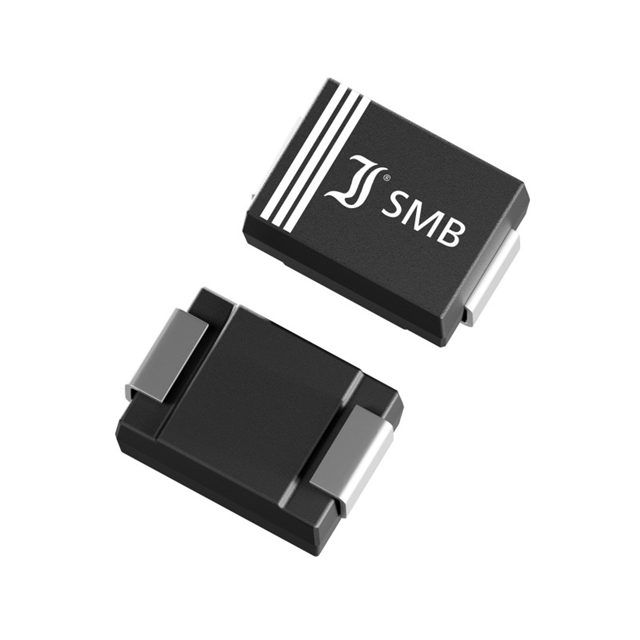

P6SMBJ90A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, SMB, 150°C, 600W, 90V, Unidir
供应商型号: QE-P6SMBJ90A
供应商: Diotec Semiconductor
标准整包数: 3000
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6SMBJ90A

P6SMBJ90A概述

    电子元器件技术手册:瞬态电压抑制二极管 (TVS)
    本文详细介绍了型号为P6SMBJ5.0至P6SMBJ170CA的瞬态电压抑制二极管(TVS)产品。该系列产品广泛应用于过电压保护、ESD保护和自由轮转二极管等领域。以下是关于此产品的详细技术手册内容。

    1. 产品简介


    P6SMBJ5.0至P6SMBJ170CA系列是表面贴装瞬态电压抑制二极管(SMD TVS),用于保护电路免受瞬态电压的损害。这些二极管具有双向和单向版本,适用于商业级标准应用。

    2. 技术参数


    以下列出了P6SMBJ5.0至P6SMBJ170CA系列的主要技术参数:
    | 参数 | 描述 |

    | 额定峰值脉冲功率(10/1000 µs波形) | PPPM = 600 W |
    | 最大平均功率损耗 | PM(AV) = 5 W |
    | 最高结温 | Tjmax = 150°C |
    | 稳态反向电流 | IT = 1 mA |
    | 响应时间 | 非常快 |
    | 外形尺寸 | 尺寸 [mm] (典型值): 2.1 ± 0.1 x 3.7 ± 0.3 x 4.6 ± 0.5 |
    | 热阻 | RthA < 45 K/W, RthT < 15 K/W |
    | 封装材料 | 超过UL 94V-0认证 |

    3. 产品特点和优势


    - 双向和单向版本:可根据应用需求选择不同类型的TVS。
    - 600 W的峰值脉冲功率:满足大多数过电压保护应用的需求。
    - 非常快速的响应时间:能够在短时间内响应并抑制瞬态电压。
    - 符合RoHS、REACH和冲突矿物规定:符合环保和伦理要求。

    4. 应用案例和使用建议


    - 过电压保护:用于保护电路免受过电压的冲击。
    - ESD保护:为敏感电子设备提供静电放电保护。
    - 自由轮转二极管:用于电机和其他感性负载的保护。
    使用建议:
    - 在安装过程中,确保每个引脚上有足够的铜垫(至少25 mm²)以增强散热。
    - 当使用在极端温度环境下时,应注意热设计,确保温度不超过最高额定值。

    5. 兼容性和支持


    - 兼容性:与各种电子设备和系统兼容,适用于多种工业标准。
    - 厂商支持:提供技术文档、用户指南和支持服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何处理过大的瞬态电压?
    - 解决方案:检查二极管是否正常工作,并考虑更换更高额定值的TVS。
    - 问题2:安装后发现温度过高?
    - 解决方案:优化PCB设计,增加散热措施或采用更大面积的铜垫。

    7. 总结和推荐


    P6SMBJ5.0至P6SMBJ170CA系列瞬态电压抑制二极管凭借其强大的瞬态电压防护能力和出色的电气特性,在各种应用环境中表现出色。特别是在需要快速响应和高可靠性保护的应用中,该系列产品是理想的选择。强烈推荐使用。
    通过上述内容,我们可以看到P6SMBJ5.0至P6SMBJ170CA系列TVS具备优秀的性能和广泛的应用前景。如果您需要进一步的技术咨询或支持,欢迎访问Diotec Semiconductor AG的官方网站或联系技术支持团队。

P6SMBJ90A参数

参数
工作电压 -
箝位电压 -
击穿电压 1mA
峰值脉冲电流 4.1A
峰值脉冲功率 600W
极性 -
长*宽*高 5mm(长度)*2.1mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMBJ90A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6SMBJ90A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6SMBJ90A P6SMBJ90A数据手册

P6SMBJ90A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4339
库存: 300000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1301.7
