5KP18A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, P600, 175°C, 5000W, 18V, Unidir
供应商型号: DV-30253651
供应商: 海外现货
标准整包数: 25
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 5KP18A

5KP18A概述


    产品简介


    产品类型: Transient Voltage Suppressor (TVS)二极管
    主要功能: 用于过电压保护,包括飞轮二极管和汽车电源系统中的负载突降保护。
    应用领域: 广泛应用于汽车、通信、工业控制等领域,特别适合需要快速响应和高瞬态功率处理的应用场合。

    技术参数


    | 参数 | 值/范围 |

    | 最大瞬态峰值功率(PPPM) | 5000 W |
    | 稳态功率耗散(PM(AV)) | 8.0 W |
    | 工作温度范围(Tjmax) | -50°C 至 +175°C |
    | 标称反向工作电压(VWM) | 6.5V 至 120V |
    | 击穿电压(VBRmin) | 7.2V 至 133V |
    | 最大钳位电压(VC) | 12.3V 至 193V |
    | 脉冲电流(IPPM,10/1000µs)| 266A 至 446A |

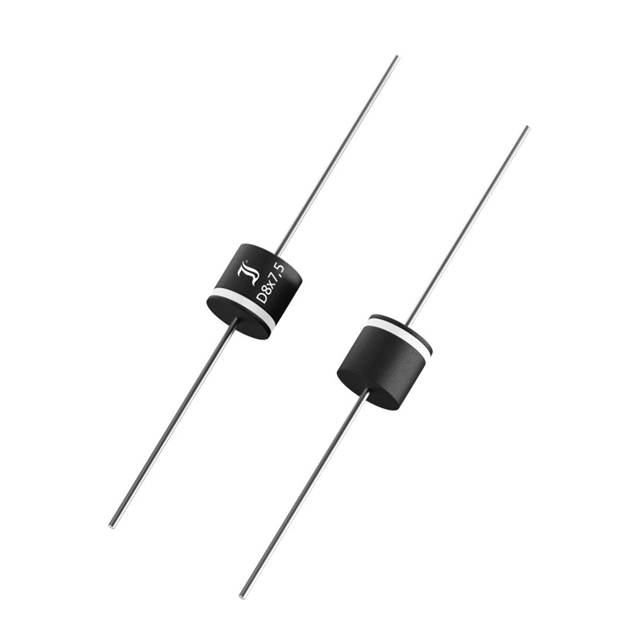

    封装尺寸: 直径 8mm × 高度 7.5mm

    产品特点和优势


    1. 高瞬态峰值功率:支持高达 5000W 的瞬态功率吸收能力,适用于严苛的工业环境。
    2. 快速响应时间:提供非常快的响应速度,能够迅速限制电压尖峰。
    3. 紧凑型封装:相比行业标准,封装更小,占用更少的空间。
    4. 环保合规:符合 RoHS、REACH 和冲突矿物规定,满足全球环保要求。
    5. 双向版本:支持单向和双向配置,灵活适应不同应用需求。

    应用案例和使用建议


    典型应用:
    - 汽车供电系统中的负载突降保护
    - 开关电路中的飞轮二极管
    - 各种电子设备的过电压保护
    使用建议:
    - 在汽车应用中,建议配合负载突降保护模块使用以提高可靠性。
    - 在高功率场景下,可考虑多个 TVS 二极管并联使用以分摊热效应。
    - 注意安装位置,确保散热良好,避免长期高温运行。

    兼容性和支持


    - 兼容性:本产品可与多种工业标准接口和组件兼容,具体请参考官网或手册。
    - 支持服务:Diotec Semiconductor 提供详尽的技术文档和售后服务,客户可通过官方网站获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品过热 | 改善散热设计,增加风扇或热管 |
    | 钳位电压不符合预期 | 检查连接线路阻抗是否合理 |
    | 设备损坏 | 更换二极管后检查外围电路是否有问题 |

    总结和推荐


    综合评估:
    该产品凭借其高瞬态功率处理能力、快速响应时间和紧凑型设计,在汽车电子、通信设备等领域表现出色。其优异的性价比和广泛的适用性使其成为市场上极具竞争力的产品。
    推荐使用:
    我们强烈推荐此产品用于需要高可靠性和高性能的工业和消费电子领域。无论是从技术规格还是应用灵活性来看,5KP6.5...5KP120CA 系列二极管都是值得信赖的选择。
    最终结论:
    高度推荐!

5KP18A参数

参数
工作电压 -
箝位电压 -
击穿电压 5mA
峰值脉冲电流 171A
峰值脉冲功率 5KW
极性 单向
长*宽*高 7.5mm(长度)
通用封装 D-8
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP18A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

5KP18A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 5KP18A 5KP18A数据手册
