P6SMBJ150C

产品分类: TVS二极管/ESD抑制器
产品描述: 600W 2.2A 268V 167V SMB(DO-214AA) 贴片安装 5mm(长度)*2.1mm(高度)
供应商型号: REB-DTRL11566
供应商: 海外现货
标准整包数: 3000

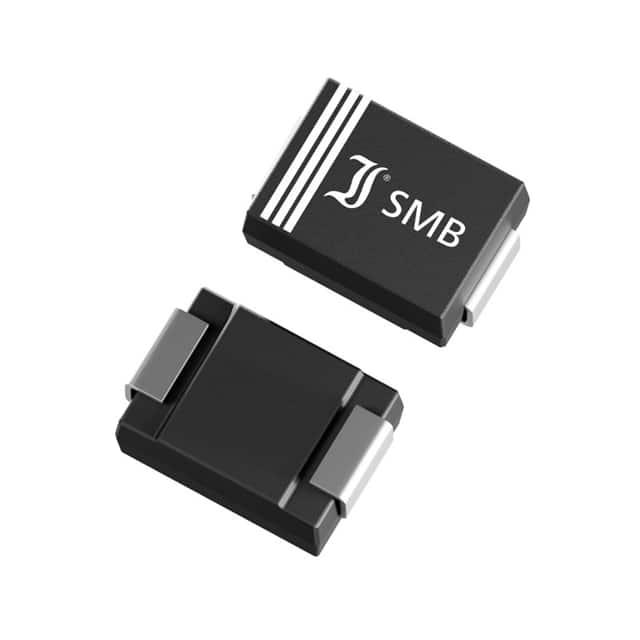

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6SMBJ150C

P6SMBJ150C概述

    P6SMBJ5.0 ... P6SMBJ170CA:瞬态电压抑制二极管

    产品简介


    P6SMBJ5.0至P6SMBJ170CA系列是Diotec Semiconductor AG生产的表面贴装瞬态电压抑制(TVS)二极管。这些二极管主要用于过压保护、静电放电(ESD)保护及续流二极管应用。适用于商业级标准,该系列提供了广泛的击穿电压范围(5V至170V),并且具有出色的电气特性和可靠性。

    技术参数


    - 封装类型:SMB,DO-214AA
    - 峰值脉冲功率:600 W(10/1000 µs脉冲波形)
    - 稳态功耗:5 W(75°C时)
    - 最大反向电流:在VWM处为800 µA(对于部分型号),500 µA(如P6SMBJ6.5)
    - 击穿电压(VBR):6.4 V至231 V
    - 最大钳位电压(VC):9.2 V至304 V
    - 典型热阻:RthA < 45 K/W,RthT < 15 K/W
    - 存储温度:-50°C 至 +150°C
    - 封装尺寸:具体尺寸未提供,但通常遵循行业标准

    产品特点和优势


    - 双向和单向版本:适用于各种应用需求。
    - 高能效:600 W的峰值脉冲功率使该二极管在瞬间能处理大量能量。
    - 快速响应时间:能够迅速响应并限制电压。
    - AEC-Q101合规版本:确保了高可靠性和一致性,适用于汽车和其他高要求的应用场合。
    - RoHS、REACH及冲突矿产合规:符合环保标准。

    应用案例和使用建议


    - 过压保护:例如在电源输入端保护电路免受雷击或其他过电压事件的影响。
    - 静电放电(ESD)保护:如在敏感电子设备的输入端提供保护。
    - 续流二极管:保护电路不受反电动势的损害。
    使用建议:
    - 确保PCB设计中铜箔面积足够大(至少25mm²),以保证良好的热传递。
    - 考虑工作温度范围,选择合适的型号以确保长期稳定运行。
    - 在高功率应用中,注意散热设计,避免因过热导致性能下降。

    兼容性和支持


    - 该系列产品与其他同类型表面贴装器件兼容,易于替换和升级。
    - 厂商提供技术支持和维护服务,确保用户在应用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:无法达到预期的峰值功率
    - 解决方案:检查是否按照规定条件进行了安装,并且检查散热措施是否到位。
    2. 问题:出现异常的漏电流
    - 解决方案:确认所选型号与所需应用相匹配,避免超出其额定值。

    总结和推荐


    P6SMBJ5.0至P6SMBJ170CA系列是高度可靠的瞬态电压抑制二极管,适用于多种工业和消费电子产品。凭借其宽泛的电压范围、高可靠性及快速响应能力,该系列非常适合于需要过压保护和ESD防护的应用场合。强烈推荐用于需要卓越性能和长期稳定性的系统。

P6SMBJ150C参数

参数
击穿电压 167V
峰值脉冲电流 2.2A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 268V
长*宽*高 5mm(长度)*2.1mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售

P6SMBJ150C厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6SMBJ150C数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6SMBJ150C P6SMBJ150C数据手册

P6SMBJ150C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0585 ¥ 0.5134
6000+ $ 0.057 ¥ 0.5
9000+ $ 0.056 ¥ 0.491
12000+ $ 0.053 ¥ 0.465
18000+ $ 0.0496 ¥ 0.4347
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1540.2
