P6KE33CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, DO-15, 175°C, 600W, 28.2V, Bidir
供应商型号: C212852
供应商: 国内现货
标准整包数: 1

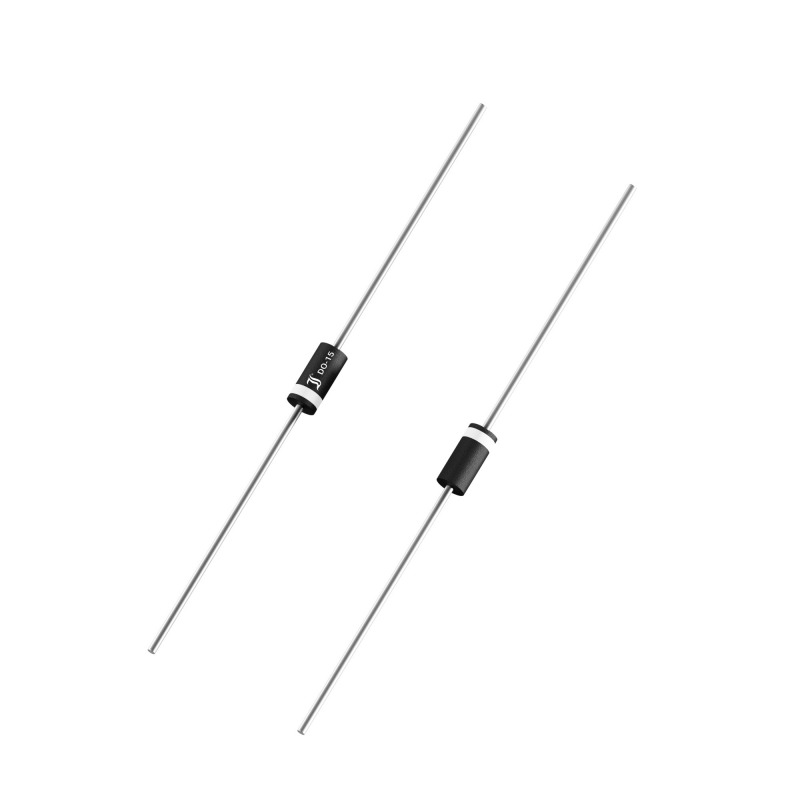

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6KE33CA

P6KE33CA概述

    P6KE6.8 ... P6KE440CA, P6KE520CA 暂态电压抑制二极管(TVS二极管)技术手册

    产品简介


    P6KE6.8 ... P6KE440CA, P6KE520CA 是一款由 Diotec Semiconductor AG 生产的瞬态电压抑制二极管(TVS)。这些二极管设计用于过压保护和静电放电(ESD)防护。其应用范围广泛,适用于商业级产品,能够有效地保护电子设备免受各种瞬态电压冲击。

    技术参数


    - 额定峰值脉冲功率:600W(10/1000 µs 波形)
    - 最大稳态耗散功率:5W
    - 最大反向峰值电流:100A(半正弦波,60Hz)
    - 最高工作结温:175°C
    - 额定最大瞬时前向电压:取决于类型和电流
    - 热阻(结至环境):<30K/W
    - 热阻(结至引脚):<15K/W

    产品特点和优势


    - 双向和单向版本:提供不同方向的选择,以适应不同的电路需求。
    - 快速响应时间:可以在瞬间检测并响应过压事件。
    - 环保合规:符合RoHS、REACH和冲突矿产标准。

    应用案例和使用建议


    - 过电压保护:P6KE系列可以应用于各种需要防止过电压损坏的场合,如电源输入端口。
    - ESD保护:在需要保护设备不受静电放电损害的应用中,如通信接口。
    - 续流二极管:在直流回路中,用于吸收感应电流,保护其他元器件。
    使用建议:
    - 在选择具体型号时,要确保所选二极管的最大额定电压高于预期的最大工作电压。
    - 确保散热条件良好,避免过热导致损坏。
    - 在高电流应用中,注意选择具有足够稳态耗散功率的型号。

    兼容性和支持


    P6KE系列产品支持商用级标准,并且某些型号通过了AEC-Q101认证,适用于汽车应用。Diotec公司提供了详尽的技术文档和支持服务,以帮助客户正确使用和维护这些二极管。

    常见问题与解决方案


    - 问题:过高的工作温度可能导致二极管失效。
    解决方案:确保良好的散热措施,如添加散热片或优化电路布局。
    - 问题:电路中的电感可能会引起反向恢复现象。
    解决方案:选择具有低反向恢复特性的型号,并考虑增加相应的电感滤波元件。

    总结和推荐


    P6KE6.8 ... P6KE440CA, P6KE520CA 系列瞬态电压抑制二极管具备优秀的性能和广泛的适用性。其快速响应时间和高可靠性使其成为多种应用的理想选择。对于需要可靠过电压保护的场景,我们强烈推荐使用这些二极管。
    以上是对P6KE6.8 ... P6KE440CA, P6KE520CA系列瞬态电压抑制二极管的全面解析。如果您有任何进一步的问题或需要更详细的资料,请随时联系Diotec Semiconductor AG。

P6KE33CA参数

参数
箝位电压 45.7V
击穿电压 34.7V
峰值脉冲电流 13.8A
峰值脉冲功率 600W
极性 双向
工作电压 28.2V
长*宽*高 6.3mm(长度)
通用封装 DO-15
安装方式 通孔安装
应用等级 通用级
包装方式 卷带包装

P6KE33CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6KE33CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6KE33CA P6KE33CA数据手册

P6KE33CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
