首页  >  产品百科  >  P6SMBJ6.0A

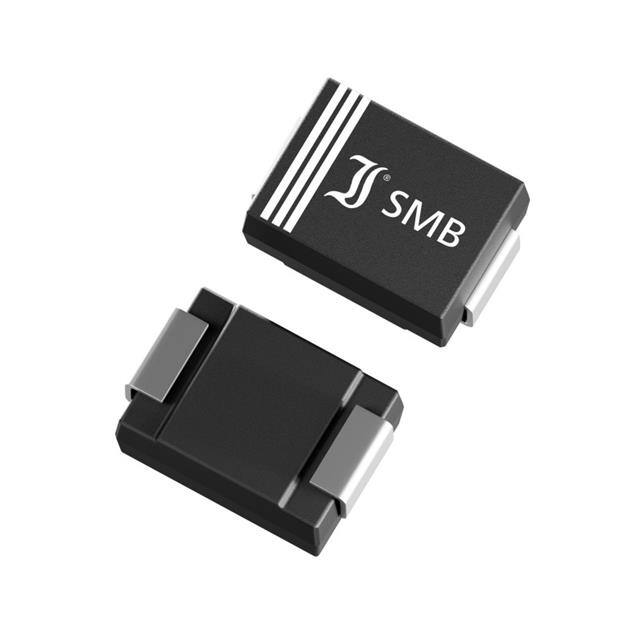

P6SMBJ6.0A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, SMB, 150°C, 600W, 6V, Unidir
供应商型号: QE-P6SMBJ6.0A
供应商: Diotec Semiconductor
标准整包数: 3000
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6SMBJ6.0A

P6SMBJ6.0A概述


    产品简介


    P6SMBJ5.0 ... P6SMBJ170CA 系列瞬态电压抑制二极管 (Transient Voltage Suppressor Diodes) 是一款高性能的表面贴装(SMD)器件,适用于多种保护电路应用。这类二极管能够有效保护电路免受过压事件的影响,如电涌、静电放电(ESD)和反向电流冲击。它们广泛应用于消费电子、工业控制、汽车电子及通信系统等领域。

    技术参数


    - 产品类型:瞬态电压抑制二极管
    - 封装:SMB(DO-214AA)
    - 尺寸:符合 RoHS 和 REACH 规范
    - 峰值脉冲功率 (PPPM):600 W (10/1000 µs 波形)
    - 最大稳态功率损耗 (PM(AV)):5.0 W
    - 最高结温 (Tjmax):150°C
    - 击穿电压范围 (VBR):6.8 V 到 200 V
    - 正向电流 (IF):最高 25 A
    - 瞬态浪涌电流 (IFSM):高达 100 A
    - 热阻:
    - 结到环境:小于 45 K/W
    - 结到引脚:小于 15 K/W
    - 电气特性:
    - 反向漏电流 (ID):在 VWM 时不超过 800 µA
    - 正向电压降 (VF):在 IF = 25 A 时低于 3.0 V

    产品特点和优势


    - 双向和单向版本:P6SMBJ 系列提供双向和单向版本,适合不同类型的保护需求。
    - 高脉冲功率:能够承受高达 600 W 的瞬态脉冲,适用于严苛的应用环境。
    - 快速响应时间:具备非常快的响应时间,能够在纳秒级别内启动,有效地保护电路。
    - 兼容 RoHS、REACH 和冲突矿物标准:符合环保要求,适用于全球市场的各种应用。
    - 额外型号:P6SMB220...550CA 型号具有更高的击穿电压 (VBR),适用于更高电压的保护需求。

    应用案例和使用建议


    应用案例
    1. 过电压保护:用于电源线路和信号线路上的过电压防护,确保设备在异常电压情况下不受损害。
    2. 静电放电保护:在敏感电子设备周围安装以防止静电对电路造成的损坏。
    3. 自由轮二极管:在马达控制和继电器应用中,作为自由轮二极管使用,提供可靠的反向电压保护。
    使用建议
    - 在使用过程中,应根据具体应用需求选择合适的型号,注意击穿电压 (VBR) 和瞬态浪涌电流 (IFSM) 的匹配。
    - 确保安装时有适当的散热措施,特别是在高功率应用中。
    - 使用双面 PCB 并在焊盘处加入大铜箔,以提高散热效果。

    兼容性和支持


    - 兼容性:这些二极管采用标准 SMB 封装,易于与其他 SMD 元件兼容,适用于大部分现代电子产品设计。
    - 技术支持:厂商提供详尽的技术资料和售后支持,包括在线资源、数据手册和技术文档。

    常见问题与解决方案


    问题 1:二极管在高温环境下性能下降怎么办?
    解决方案:增加散热措施,如使用更大的散热片或安装风扇辅助散热,确保工作温度不超过 Tjmax (150°C)。
    问题 2:出现反向漏电流超标怎么办?
    解决方案:检查焊接质量,确保所有引脚连接良好。如有必要,重新焊接或更换二极管。
    问题 3:在高频率应用中发生振荡怎么办?
    解决方案:在电路中加入适当的去耦电容或旁路电容,以稳定工作点并减少振荡。

    总结和推荐


    综上所述,P6SMBJ5.0 ... P6SMBJ170CA 系列瞬态电压抑制二极管凭借其高脉冲功率、快速响应时间和优良的可靠性,在各类电子保护应用中表现出色。无论是消费者电子还是工业控制领域,都是值得推荐的优质选择。对于需要高电压保护的应用,厂商还提供了更高额定电压的 P6SMB220...550CA 型号,更加适合复杂应用场景。

P6SMBJ6.0A参数

参数
击穿电压 7.4V
峰值脉冲电流 58.3A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 -
长*宽*高 5mm(长度)*2.1mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

P6SMBJ6.0A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6SMBJ6.0A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6SMBJ6.0A P6SMBJ6.0A数据手册

P6SMBJ6.0A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4339
库存: 300000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1301.7
直接购买
加入购物车
