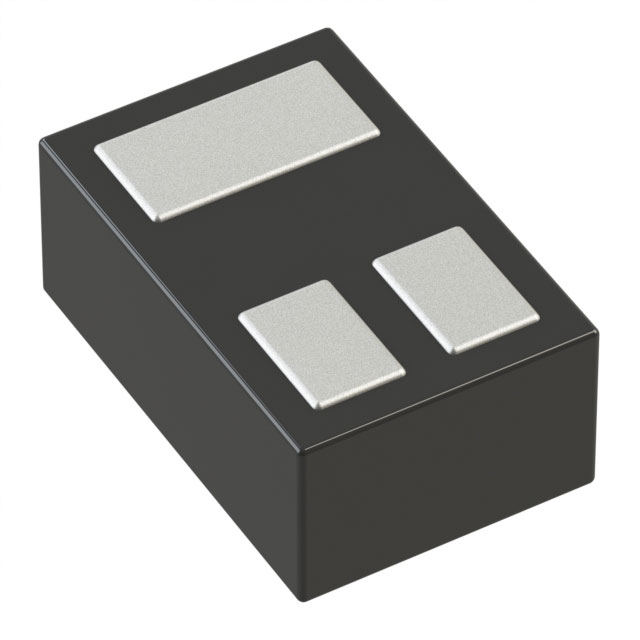

D5V0M2B3LP-7B

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 5V 130W 12A 14V 5.5V UFDFN-3 贴片安装 1mm(长度)*470μm(高度)
供应商型号: 30C-D5V0M2B3LP-7B X1-DFN1006-3
供应商: 云汉优选
标准整包数: 1
DIODES TVS二极管/ESD抑制器 D5V0M2B3LP-7B

D5V0M2B3LP-7B概述

    D5V0M2B3LP 双向瞬态电压抑制二极管(TVS)技术手册

    产品简介


    D5V0M2B3LP 是一款双通道高浪涌双向瞬态电压抑制二极管(TVS),专为保护敏感电子设备免受静电放电(ESD)损坏而设计。其小尺寸和高浪涌能力使其非常适合应用于便携式电子产品中,如手机、数码相机和MP3播放器。

    技术参数


    - 峰值脉冲功率耗散: 130 W (8/20μs)
    - 峰值脉冲电流: 12 A (8/20μs)
    - ESD保护标准: IEC 61000-4-2, 接触放电±30kV, 空气放电±30kV
    - 反向稳压电压: ≤ 5 V
    - 通道漏电流: ≤ 100 nA (5V时)
    - 钳位电压: ≤ 14 V (IPP = 12A, tp = 8/20μS)
    - 击穿电压: 5.5 V 至 9.5 V (IR = 1mA)
    - 差分电阻: ≤ 0.3 Ω (IR = 10A, tp = 8/20μS)
    - 通道输入电容: 28 pF 至 32 pF (VR = 0V, f = 1MHz)

    产品特点和优势


    1. ESD保护: 符合IEC 61000-4-2标准,接触放电±30kV,空气放电±30kV。
    2. 低输入电容: 仅为28 pF至32 pF,有助于保持信号完整性。
    3. 环保设计: 完全无铅,符合欧盟RoHS指令要求。
    4. 小型封装: X1-DFN1006-3封装,适用于空间受限的应用。
    5. 高可靠性: 防潮等级1,热阻低(RθJA = 500°C/W)。

    应用案例和使用建议


    D5V0M2B3LP 广泛应用于手机、便携式电子设备和计算机外设中。例如,在手机中用于保护音频接口、USB接口和电源接口。使用时建议注意以下几点:
    1. 正确布局: 根据Diodes公司建议的PCB布局(AP02001)进行安装。
    2. 信号完整性: 选择低电容型号以减少信号失真。
    3. 温度考虑: 在高温环境下使用时,应注意降额使用。

    兼容性和支持


    D5V0M2B3LP 与多种便携式电子设备兼容,可用于不同的应用场景。Diodes Incorporated提供了全面的技术支持和维护服务。如有需要,客户可访问公司网站获取更多技术支持文档。

    常见问题与解决方案


    1. 如何测试ESD防护能力?
    - 使用IEC 61000-4-2标准的接触放电和空气放电测试仪器进行测试。
    2. 如何处理过高的漏电流?
    - 检查电路是否接地良好,确认输入电压在规定范围内。
    3. 如何确保最佳散热?
    - 使用FR-4 PCB,确保适当的散热路径和足够的散热面积。

    总结和推荐


    D5V0M2B3LP 双向瞬态电压抑制二极管凭借其出色的ESD保护能力和环保特性,成为便携式电子设备的理想选择。其低电容和小型封装使其在各种应用中表现出色。强烈推荐使用这款产品来保护您的电子设备免受静电放电的损害。

D5V0M2B3LP-7B参数

参数
峰值脉冲电流 12A
峰值脉冲功率 130W
极性 -
工作电压 5V
箝位电压 14V
击穿电压 5.5V
长*宽*高 1mm(长度)*470μm(高度)
通用封装 UFDFN-3
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
