首页  >  产品百科  >  ZXMS82180S14P-13

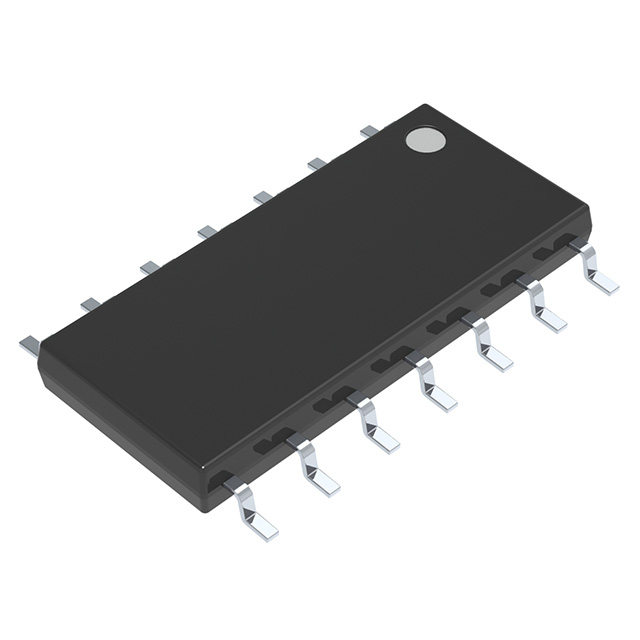

ZXMS82180S14P-13

产品分类: 其他驱动器
厂牌: DIODES
产品描述: 高侧 SO-14(EP) 贴片安装,黏合安装
供应商型号: 216360P
供应商: 海外现货
标准整包数: 1

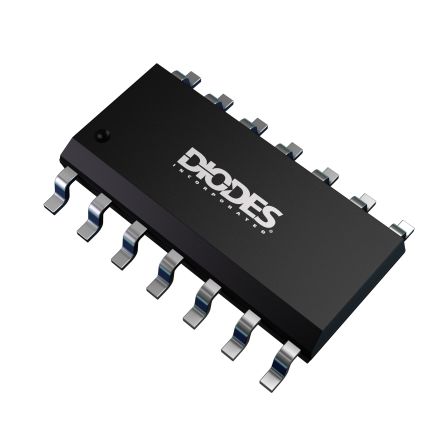

DIODES 其他驱动器 ZXMS82180S14P-13

ZXMS82180S14P-13概述


    产品简介


    ZXMS82180S14P 是一款由Diodes Incorporated生产的双通道高边电源开关,封装为SO-14EP带散热片。该器件集成了保护和诊断功能,适用于各种负载控制应用,尤其是需要高边驱动的应用场合。

    技术参数


    - 供电电压范围: 5V 至 28V(最高可至 41V)
    - 最大负载电流: 2A(典型值)
    - 最大通态电阻: 360mΩ(最高温度时)
    - 最小电流限制: 8A
    - 待机电流: 最大0.5μA(温度≤+25°C)
    - 输出电压降: 低负载电流时典型值12mV
    - 开关时间: 开启时间典型值90μs,关闭时间典型值170μs

    产品特点和优势


    ZXMS82180S14P 具有多种保护功能,如过温保护、过压保护、短路保护等,确保系统的稳定性和可靠性。同时,其诊断功能可以实时监测负载电流,提供准确的故障信号。此外,它的高边设计使其适用于多种负载类型,包括感性、容性和阻性负载,非常适合处理高涌流负载。

    应用案例和使用建议


    ZXMS82180S14P 广泛应用于高边开关的应用场景,例如汽车系统、工业控制、智能家居等领域。在具体应用中,可以将该器件用于控制12V接地负载,如卤素灯泡、电机、LED等。在设计电路时,建议根据实际需求选择合适的外部电阻,以确保在负载突变时不会触发内部钳位机制。此外,考虑到保护功能的有效性,建议合理配置GND和输入引脚的电阻。

    兼容性和支持


    该器件采用无铅工艺,符合RoHS标准,并且不含卤素和锑。制造商提供了详细的资料和技术支持,帮助用户更好地理解和应用该器件。针对车载应用,还有专门的版本ZXMS82180S14PQ,能够满足汽车级标准。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方案: 检查输入电压是否在额定范围内,确保没有反接电池的情况。如果输入电压低于最低阈值,检查是否有外部组件故障。
    2. 问题:负载电流异常
    - 解决方案: 检查负载电路是否正常连接,是否存在过载情况。可以通过IS引脚监测电流变化,以便及时发现并解决问题。
    3. 问题:设备过热
    - 解决方案: 检查设备是否处于良好散热环境中,必要时增加散热措施。确保负载电流不超过额定值,减少设备在过温状态下的运行时间。

    总结和推荐


    总体而言,ZXMS82180S14P 是一款高性能、高可靠性的双通道高边电源开关,具有多种保护功能和诊断功能。其广泛的适用性和优秀的电气特性使其成为许多高边开关应用的理想选择。强烈推荐在需要高边驱动和高可靠性应用的场合使用该产品。

ZXMS82180S14P-13参数

参数
拓扑 高侧
驱动数量 -
通用封装 SO-14(EP)
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ZXMS82180S14P-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMS82180S14P-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES ZXMS82180S14P-13 ZXMS82180S14P-13数据手册

ZXMS82180S14P-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
