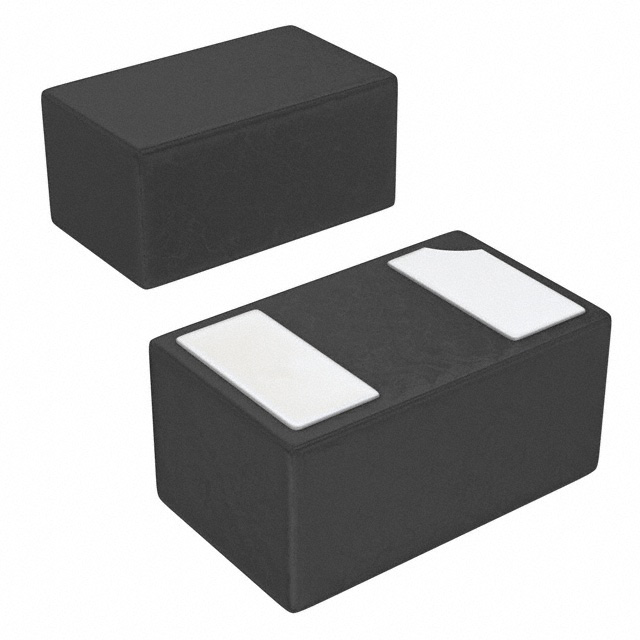

D36V0S1U2LP1610Q-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 双向 18A 59V 37V UDFN-16102 贴片安装
供应商型号: D36V0S1U2LP1610Q-7
供应商: 国内现货
标准整包数: 10000
DIODES TVS二极管/ESD抑制器 D36V0S1U2LP1610Q-7

D36V0S1U2LP1610Q-7概述

    电子元器件产品技术手册

    1. 产品简介


    D36V0S1U2LP1610Q 是一款单通道高浪涌TVS二极管,适用于需要高可靠性和抗干扰性能的应用场景。该产品的主要功能是提供符合 IEC 61000-4-2 标准的静电放电(ESD)保护,能够承受空气放电 ±30kV 和接触放电 ±30kV 的冲击。它主要用于汽车电子领域,符合AEC-Q101标准,适合于要求严格品质控制的应用。

    2. 技术参数


    - ESD保护: 空气放电 ±30kV,接触放电 ±30kV
    - 反向断态电压: 36V 至 44V
    - 峰值脉冲电流: 18A
    - 最大钳位电压: 59V (在 18A 峰值脉冲电流下)
    - 通道输入电容: 165pF (在 0V 下测量,频率为 1MHz)
    - 热阻: 417°C/W (Junction to Ambient)
    - 温度范围: 工作温度范围 -55°C 到 +150°C
    - 封装: U-DFN1610-2
    - 重量: 约 0.003克

    3. 产品特点和优势


    - 卓越的ESD防护能力: D36V0S1U2LP1610Q 可以抵御高达 ±30kV 的ESD冲击,提供强大的电磁兼容性保护。
    - 低输入电容: 仅为165pF,非常适合高速信号传输。
    - 完全环保: 无铅且符合RoHS标准,不含有卤素和锑化合物。
    - 质量保证: 符合AEC-Q101标准,制造过程通过IATF 16949认证。

    4. 应用案例和使用建议


    D36V0S1U2LP1610Q 主要应用于汽车电子领域,如车内网络通信系统、车载娱乐系统等。具体应用时应注意:
    - 在安装前确保PCB布局正确,参考制造商提供的建议布局。
    - 适当调整电源及接地线路以降低电磁干扰。
    - 高温环境下使用时注意散热,避免过热损坏。

    5. 兼容性和支持


    - 兼容性: 该产品广泛兼容各类汽车电子模块和设备,能够有效保护敏感电路不受静电破坏。
    - 技术支持: Diodes公司提供详尽的技术文档和支持服务,用户可通过其官方网站获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 如何判断产品的型号和生产日期?
    - 解决办法: 产品型号编码为“36T”,生产日期由产品上的标记决定。例如,“36T YM”表示产品型号为“36T”,年份和月份由特定代码组合而成。
    - 问题: 如何进行安装和焊接?
    - 解决办法: 按照官方提供的焊接指导书进行操作,确保焊点牢固且无虚焊现象。

    7. 总结和推荐


    综上所述,D36V0S1U2LP1610Q 是一款高性能、高可靠性的TVS二极管,特别适用于汽车电子领域。其出色的ESD防护能力和绿色环保设计使其在市场上具有较高的竞争力。鉴于其广泛的应用范围和优越的性能,强烈推荐给需要高可靠性保护的电子设备制造商。

D36V0S1U2LP1610Q-7参数

参数
箝位电压 59V
击穿电压 37V
峰值脉冲电流 18A
峰值脉冲功率 -
极性 双向
工作电压 -
通用封装 UDFN-16102
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

D36V0S1U2LP1610Q-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

D36V0S1U2LP1610Q-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES D36V0S1U2LP1610Q-7 D36V0S1U2LP1610Q-7数据手册

D36V0S1U2LP1610Q-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
