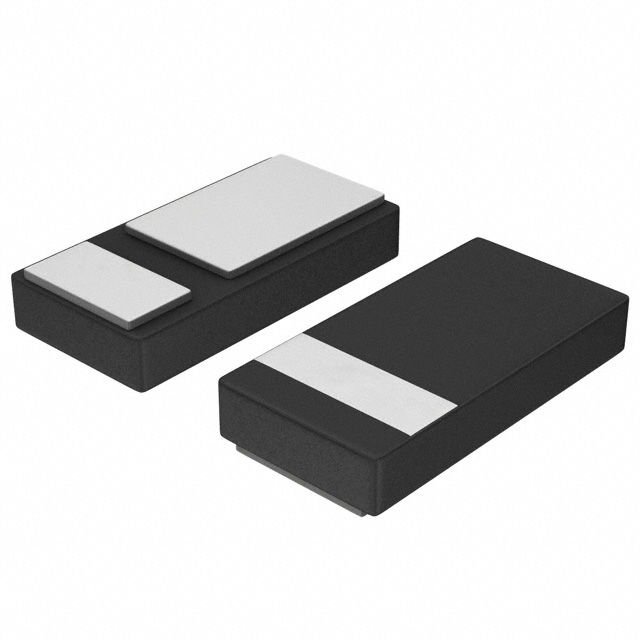

D15V0S1U2LP1608-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 15V 35A 30V 17V UFDFN-2 贴片安装
供应商型号: 30C-D15V0S1U2LP1608-7 UDFN16082
供应商: 国内现货
标准整包数: 1
DIODES TVS二极管/ESD抑制器 D15V0S1U2LP1608-7

D15V0S1U2LP1608-7概述

    高品质TVS二极管:D12V0S1U2LP1608 ~ D50V0S1U2LP1608

    1. 产品简介


    D12V0S1U2LP1608 至 D50V0S1U2LP1608 系列是一系列先进的单通道高浪涌瞬态电压抑制二极管(TVS)。这些器件主要用于提供卓越的静电放电(ESD)保护,并适用于广泛的工业、消费电子及汽车应用领域。它们能够有效保护设备免受高达±30kV的空气和接触放电冲击,确保电路在严苛环境下仍能稳定运行。

    2. 技术参数


    - 额定电压范围:12V至50V
    - 最大击穿电压:13V 至 63V
    - 最大反向泄漏电流:1µA
    - 最大钳位电压:22V 至 90V
    - 最大峰值脉冲电流:55A 至 15A
    - 输入电容:126pF 至 380pF
    - 热阻抗:417°C/W
    - 工作温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    这些TVS二极管具备多种独特功能,使其在众多应用中脱颖而出:
    - 符合IEC 61000-4-2标准,提供高标准的ESD保护。
    - 输入电容低,减少对敏感信号的影响。
    - 完全无铅且符合RoHS标准,环保安全。
    - 在汽车应用中表现优异,适合特定变更控制需求。

    4. 应用案例和使用建议


    这些二极管广泛应用于需要强大ESD防护的场合,例如:
    - 消费电子设备
    - 工业自动化控制系统
    - 汽车电子系统
    - 医疗仪器设备
    在使用过程中,建议合理布局PCB以提高散热效率,并确保设备在规定的温度范围内正常工作。如果需要更高可靠性,可以考虑搭配使用其他类型的保护元件如TVS阵列。

    5. 兼容性和支持


    这些器件具有较强的兼容性,可直接替代传统保护器件而无需大幅改动设计。厂商提供详细的技术支持文档和样品服务,确保用户顺利导入并使用。

    6. 常见问题与解决方案


    - 问:这些二极管能否用于高湿度环境?
    - 答: 是的,但需要确保正确选择和设计散热结构,避免因湿度过高导致性能下降。

    - 问:如何判断二极管是否失效?
    - 答: 通过测量其反向泄漏电流来判断。如果泄漏电流超出正常范围,则可能已损坏,需要更换。

    7. 总结和推荐


    综上所述,D12V0S1U2LP1608 至 D50V0S1U2LP1608 系列TVS二极管凭借其出色的ESD保护能力和高度可靠的性能,是各行业尤其是汽车和工业领域的理想选择。强烈推荐给那些寻求高性能保护解决方案的设计工程师。

D15V0S1U2LP1608-7参数

参数
击穿电压 17V
峰值脉冲电流 35A
峰值脉冲功率 -
极性 -
工作电压 15V
箝位电压 30V
2-UFDFN
通用封装 UFDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

D15V0S1U2LP1608-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

D15V0S1U2LP1608-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES D15V0S1U2LP1608-7 D15V0S1U2LP1608-7数据手册

D15V0S1U2LP1608-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4466
500+ ¥ 0.297
5000+ ¥ 0.2585
10000+ ¥ 0.231
库存: 9310
起订量: 1 增量: 10000
