首页  >  产品百科  >  DM5W28A-13

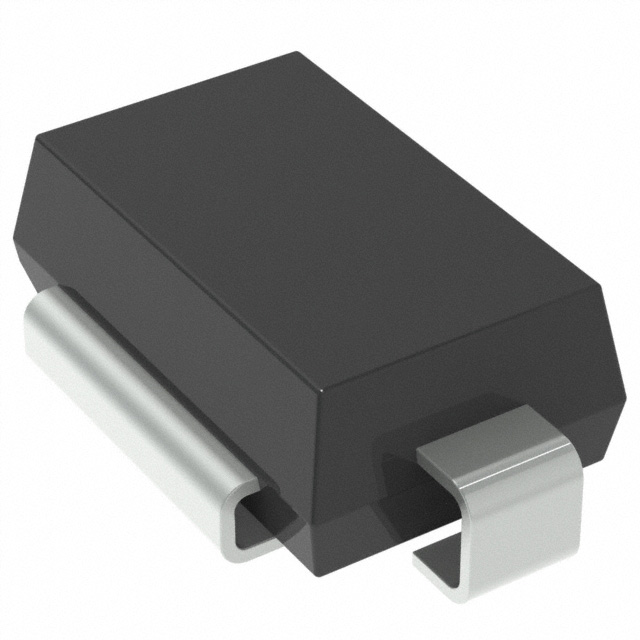

DM5W28A-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 28V 单向 3.6KW 79A 45.4V 31.1V DO-218AB 贴片安装
供应商型号: DM5W28A-13
供应商: 国内现货
标准整包数: 750
DIODES TVS二极管/ESD抑制器 DM5W28A-13

DM5W28A-13概述

    3600W Surface Mount Transient Voltage Suppressor (TVS)

    产品简介


    3600W 表面贴装瞬态电压抑制器(TVS)是一种用于保护敏感汽车电路免受ISO 7637-2定义的浪涌冲击和根据ISO 16750-2标准保护负载冲击的高效电子元件。该产品适用于多种应用,如汽车电子系统中的电路保护,能够在恶劣的电气环境中确保设备的安全运行。

    技术参数


    | 参数 | 描述 | 值 |
    |
    | 最大峰值脉冲功率耗散 | (非重复电流脉冲降额至TA=+25°C) | 3600W (10/1000µs 波形)
    2800W (10/10000µs 波形) |
    | 最大前向浪涌电流 | 8.3ms单半正弦波叠加到额定负载上 | 500A |
    | 稳态功率耗散@TC = +25°C | 5.0W |
    | 最大反向稳压电压 | 36V |
    | 最小反向稳压电压 | 10V |
    | 热阻 | 1.1°C/W (典型值) |
    | 工作温度范围 | -55°C 至 +175°C |
    | 存储温度范围 | -55°C 至 +175°C |

    产品特点和优势


    - 高达3600W的峰值脉冲功率耗散能力
    - 高电流承载能力
    - 玻璃钝化芯片结构
    - 低反向电流
    - 低热阻
    - 低功耗和高效率
    - 卓越的高温稳定性
    - 符合ISO 7637-2和ISO 16750-2标准
    - 无铅且符合RoHS标准
    - 符合AEC-Q101可靠性标准

    应用案例和使用建议


    该产品广泛应用于汽车电子系统的保护,例如发动机控制单元、车身控制系统等。在这些应用中,为了更好地利用该产品,建议用户在安装时严格按照手册提供的指导进行焊接和布局设计,以确保最佳性能。

    兼容性和支持


    该产品采用DO-218封装,符合AEC-Q101标准,可用于大多数汽车电子系统。此外,制造商提供详细的安装指南和技术支持,确保客户能够顺利集成并使用该产品。

    常见问题与解决方案


    1. 问题:如何识别产品上的正负极?
    - 解决方案:在顶视图中标记了散热片的一端为阳极(Anode),另一端为阴极(Cathode)。
    2. 问题:该产品在高温环境下表现如何?
    - 解决方案:该产品具有良好的高温稳定性,在高达175°C的工作温度范围内仍能保持稳定性能。

    总结和推荐


    综上所述,3600W 表面贴装瞬态电压抑制器(TVS)是一款高性能的保护元件,具备出色的峰值功率耗散能力和广泛的温度适应性。对于需要在汽车或其他严苛电气环境中保护敏感电路的应用来说,该产品是一个理想的选择。基于其强大的功能和可靠的表现,强烈推荐使用该产品。

DM5W28A-13参数

参数
工作电压 28V
箝位电压 45.4V
击穿电压 31.1V
峰值脉冲电流 79A
峰值脉冲功率 3.6KW
极性 单向
DO-218AB
通用封装 DO-218AB
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DM5W28A-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DM5W28A-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DM5W28A-13 DM5W28A-13数据手册

DM5W28A-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 11.6476
5000+ ¥ 10.9793
8000+ ¥ 10.7883
12000+ ¥ 10.6929
库存: 7500
起订量: 2500 增量: 750
交货地:
最小起订量为:2500
合计: ¥ 29119
直接购买
加入购物车
