P4SMAJ12ADF-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 12V 单向 400W 20.1A 19.9V 13.3V 贴片安装
供应商型号: 30C-P4SMAJ12ADF-13 DFLAT
供应商: 云汉优选
标准整包数: 1

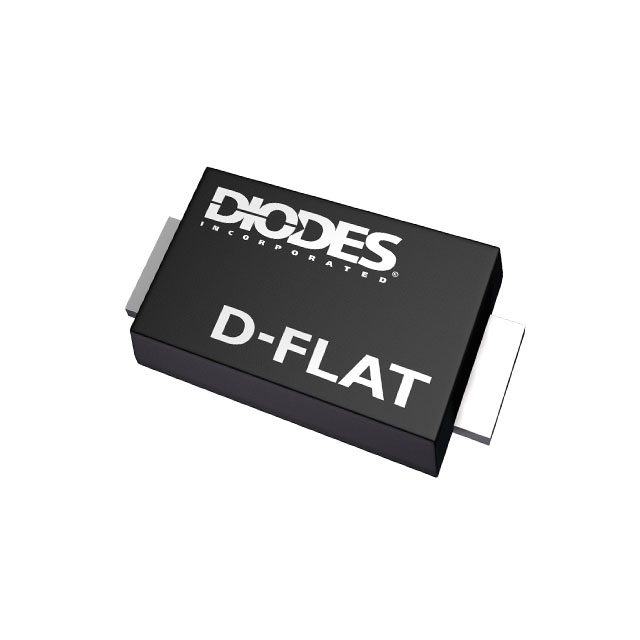

DIODES TVS二极管/ESD抑制器 P4SMAJ12ADF-13

P4SMAJ12ADF-13概述

    P4SMAJ5.0ADF – P4SMAJ85ADF:400W 表面贴装瞬态电压抑制器技术手册

    产品简介


    P4SMAJ5.0ADF – P4SMAJ85ADF 是一款专为高可靠性需求设计的瞬态电压抑制器(TVS),适用于各类电路中的过压保护。这款产品通过其独特的低剖面D-FLAT封装形式,可以优化板级空间,提升整体电路设计效率。该系列瞬态电压抑制器具有出色的电流钳位能力,能够在极端条件下提供高效的保护作用,确保电子设备的安全稳定运行。

    技术参数


    以下是P4SMAJ5.0ADF – P4SMAJ85ADF的主要技术规格和性能参数:
    | 特性 | 符号 | 值 | 单位 |

    | 峰值脉冲功率耗散 | PPK | 400 | W |
    | 前向峰值浪涌电流(单半正弦波) | IFSM | 40 | A |
    | 恒定功率耗散 @ TL = +75°C | PM(AV) | 1.0 | W |
    | 瞬时正向电压 @ IPP = 35A | VF | 3.5 | V |
    在25°C温度下的电气特性:
    | 零件编号 | 反向保持电压(VRWM) | 最小反向击穿电压(VB) | 最大反向泄漏电流(IR) | 最大钳位电压(VC) | 最大峰值脉冲电流(IPP) | 标记代码 |

    | P4SMAJ5.0ADF | 5.0 | 6.40 | 7.25 | 10 | 400 | 9.2 |
    | ... | ... | ... | ... | ... | ... | ... |
    | P4SMAJ85ADF | 85 | 94.4 | 104 | 1.0 | 10 | 137 |

    产品特点和优势


    - 低剖面D-FLAT封装:节省电路板空间,提高集成度。
    - 玻璃钝化晶片结构:增强机械强度和热稳定性。
    - 出色的钳位能力:提供高效能过压保护。
    - 优异的静电放电防护:符合IEC 61000-4-2标准。
    - 环保特性:无卤素、无锑,符合RoHS标准。
    - 宽泛的工作温度范围:-55°C 至 +150°C。

    应用案例和使用建议


    P4SMAJ5.0ADF – P4SMAJ85ADF 主要应用于需要过压保护的场合,例如通信设备、汽车电子、工业控制系统和医疗设备等。根据手册中的典型应用场景,这类瞬态电压抑制器在电源线和信号线上广泛应用。
    在使用时,建议遵循以下几点:
    - 正确放置:确保设备的极性与设计相匹配,以避免反接风险。
    - 散热管理:虽然这些TVS二极管在正常操作下散热较好,但在极端工作条件下,建议进行有效的散热设计以避免热失控。
    - 兼容性检查:与系统中的其他组件进行兼容性测试,确保它们能在同一环境中正常工作。

    兼容性和支持


    - 兼容性:本产品采用D-FLAT封装,易于与各种标准PCB兼容,方便安装。
    - 厂商支持:Diodes Incorporated提供详尽的技术文档、客户支持及售后保障服务,确保客户能够获得持续的支持和帮助。

    常见问题与解决方案


    根据手册提供的常见问题及解决方案,列出几个可能遇到的问题及其解决方法如下:
    - 问题:设备未达到预期的保护效果
    - 解决方法:检查实际工作条件是否超出产品规格范围,确认安装方向是否正确。
    - 问题:设备在高温环境下表现不佳
    - 解决方法:检查设备周围是否有足够的散热装置,并确保环境温度不高于产品最高工作温度限制。

    总结和推荐


    总体而言,P4SMAJ5.0ADF – P4SMAJ85ADF 系列瞬态电压抑制器以其出色的电气性能、优异的可靠性以及对多种应用环境的适应能力,在市场上具有很强的竞争优势。对于寻求高性能过压保护解决方案的设计者和工程师来说,这是一款值得考虑的优质产品。

P4SMAJ12ADF-13参数

参数
峰值脉冲电流 20.1A
峰值脉冲功率 400W
极性 单向
工作电压 12V
箝位电压 19.9V
击穿电压 13.3V
2-SMD,Flat Leads
2-SMD,Flat Leads
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMAJ12ADF-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

P4SMAJ12ADF-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES P4SMAJ12ADF-13 P4SMAJ12ADF-13数据手册

P4SMAJ12ADF-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.759
100+ ¥ 0.5236
500+ ¥ 0.4763
2500+ ¥ 0.4411
5000+ ¥ 0.4114
10000+ ¥ 0.385
库存: 7570
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.75
