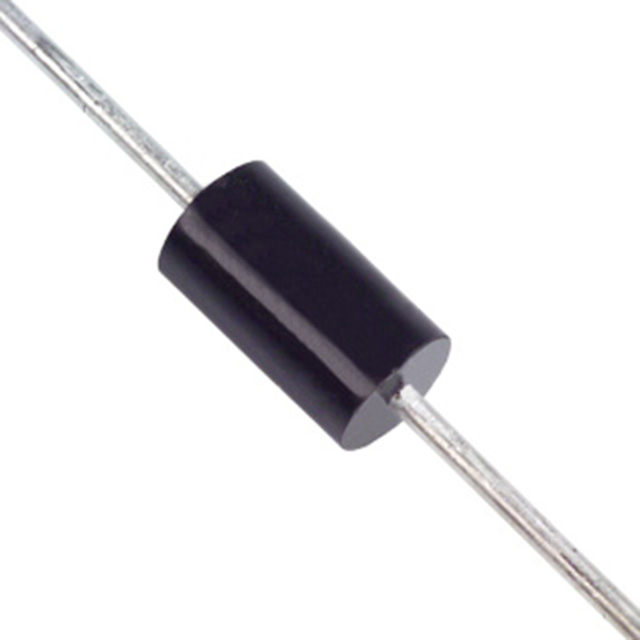

1.5KE24A-T

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 20.5V 单向 1.5KW 45A 33.2V 22.8V DO-201AA,DO-27 通孔安装
供应商型号:
供应商: 海外现货
标准整包数: 10
DIODES TVS二极管/ESD抑制器 1.5KE24A-T

1.5KE24A-T概述

    1.5KE6V8(C)A - 1.5KE400(C)A 技术手册

    1. 产品简介


    1.5KE6V8(C)A - 1.5KE400(C)A 是一款瞬态电压抑制器(TVS),提供从6.8V到400V的不同型号,适用于多种电气和电子设备的保护需求。该系列产品设计用于保护电路免受静电放电(ESD)、雷击及其他瞬态过压事件的影响。双向和单向版本均可提供,以满足不同的应用需求。其特点是出色的钳位能力、快速响应时间以及通过RoHS认证的无铅封装。

    2. 技术参数


    - 峰值脉冲功率耗散:1500W(非重复电流脉冲)
    - 正向浪涌电流:200A(8.3毫秒半正弦波,单次)
    - 正向电压:最大3.5V至5.0V(根据型号不同)
    - 工作温度范围:-55°C 至 +175°C
    - 存储温度范围:-55°C 至 +175°C
    - 峰值脉冲电流:最高可达548A(对于1.5KE400(C)A型号)

    3. 产品特点和优势


    - 出色的钳位能力:能够有效地吸收瞬态过电压并将其钳位在安全水平。
    - 快速响应时间:迅速响应过电压事件,最大限度减少对电路的影响。
    - 高可靠性:采用玻璃钝化晶圆制造,确保长时间稳定运行。
    - 符合RoHS标准:环保无铅封装,满足现代环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:如路由器、交换机等,保护电路免受瞬态过电压的影响。
    - 汽车电子:保护车载电路板不受点火系统等引起的瞬态电压影响。
    - 工业自动化:在复杂的工业环境中,为敏感电子设备提供保护。
    使用建议:
    - 在选择合适的TVS型号时,应根据具体应用场景的瞬态过电压水平来选择适合的型号。
    - 确保安装时正确识别极性,特别是对于单向TVS型号。
    - 安装过程中应注意散热,确保TVS正常工作。

    5. 兼容性和支持


    兼容性:
    - 与大多数常见的电路板连接器兼容,适用于广泛的电子设备。
    - 适用的安装方式为DO-201外壳,易于在PCB上焊接安装。
    支持:
    - Diodes Incorporated提供详尽的技术文档和应用指南。
    - 提供样品请求和在线技术支持,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    问题1:如何确定所需的TVS型号?
    - 解决方案:根据电路板上的最大工作电压及可能的最大瞬态过电压值来选择合适的TVS型号。例如,如果电路板的最大工作电压为24V,可以选择1.5KE30(C)A等型号。
    问题2:TVS安装后出现异常高温怎么办?
    - 解决方案:检查安装位置是否有良好的散热条件,确保TVS周围有足够的空间进行自然散热。如有必要,可增加散热片或其他散热装置。

    7. 总结和推荐


    总结:
    - 1.5KE6V8(C)A - 1.5KE400(C)A TVS具备出色的瞬态过电压保护能力,适合多种应用场合。
    - 其快速响应时间和可靠的热稳定性使其在复杂和高要求的应用环境中表现优异。
    推荐:
    - 强烈推荐在需要强瞬态过电压防护的应用中使用1.5KE6V8(C)A - 1.5KE400(C)A系列TVS。其卓越的性能和可靠性将为您的电子设备提供必要的保护。

1.5KE24A-T参数

参数
峰值脉冲电流 45A
峰值脉冲功率 1.5KW
极性 单向
工作电压 20.5V
箝位电压 33.2V
击穿电压 22.8V
9.53mm(Max)
DO-201AA,DO-27,Axial
通用封装 DO-201AA,DO-27
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

1.5KE24A-T厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

1.5KE24A-T数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES 1.5KE24A-T 1.5KE24A-T数据手册

1.5KE24A-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.7161
100+ ¥ 2.5752
500+ ¥ 2.4363
1000+ ¥ 2.2996
库存: 0
起订量: 200 增量: 5
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
