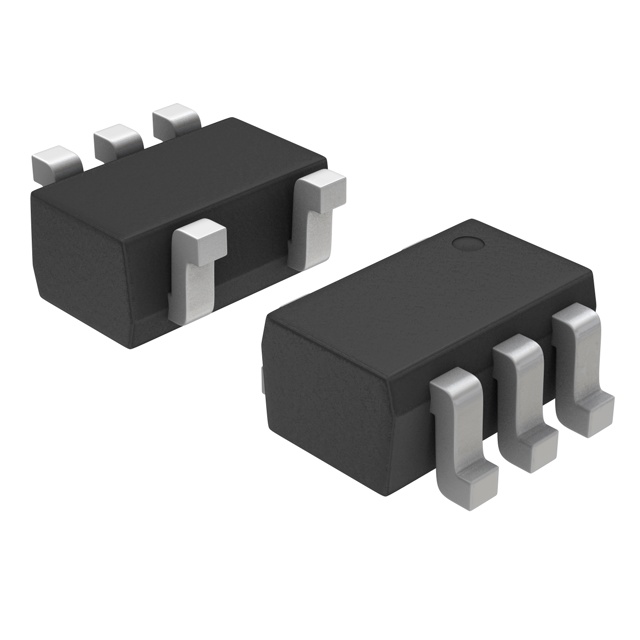

74AHC1G86SE-7

产品分类: 逻辑门
厂牌: DIODES
产品描述: DiodesZetex 逻辑门, 异或门, AHC逻辑系列, 表面贴装, 1个, 2输入, 5引脚
供应商型号: AV-S-74AHC1G86SE-7
供应商: Avnet
标准整包数: 3000
DIODES 逻辑门 74AHC1G86SE-7

74AHC1G86SE-7概述


    产品简介


    74AHC1G86 是一种单通道双输入正逻辑异或门(Exclusive-OR Gate),具有标准推挽输出。此产品适用于从2.0V到5.5V范围内的电源电压操作。异或门执行正布尔函数,能够实现特定的逻辑运算。

    技术参数


    - 供电范围:2.0V 至 5.5V
    - 输出驱动能力:± 8 mA @ 5.0V
    - CMOS低功耗
    - 施密特触发输入:使电路对较慢的输入上升和下降时间具有容忍度
    - 静电保护(ESD):
    - HBM(人体模型):超过200V
    - CDM(带电设备模型):超过2000V
    - MM(机器模型):超过200V
    - 闩锁电流:超过100mA(符合JESD 78, Class II标准)
    - 封装类型:SOT25 和 SOT353(无Br,Sb材料)
    - RoHS合规:符合欧盟RoHS指令

    产品特点和优势


    74AHC1G86 具备以下独特功能和优势:
    - 广泛的供电范围,确保在不同应用场景下的可靠性。
    - 高的输出驱动能力,使得其能够处理较大的电流负载。
    - CMOS低功耗设计,适用于电池供电设备。
    - 施密特触发输入提供了更宽的输入电压容差,提高了抗干扰能力。
    - 严格的ESD保护,确保长期稳定运行。
    - 绿色材料的使用和无铅表面处理符合环保标准。
    - 在温度范围-40°C至150°C内表现出色,适用于恶劣的工作环境。

    应用案例和使用建议


    74AHC1G86 可应用于各种逻辑电路,如:
    - 计算机外围设备:硬盘、CD/DVD ROM
    - 消费电子产品:笔记本电脑、平板电脑、MP3播放器、相机
    - 娱乐系统:电视、DVD、数字录像机(DVR)、机顶盒
    - 导航设备:GPS
    - 视频记录设备:视频录像机
    使用建议:
    - 对于高频率应用,应特别关注其开关特性。
    - 在设计中,合理考虑输入和输出端的匹配阻抗以提高信号完整性。
    - 在高温环境下,应注意散热设计以避免热应力。

    兼容性和支持


    74AHC1G86 与同类产品兼容,适用于广泛的应用场景。Diodes Incorporated 提供全面的技术支持和维护服务,确保客户能够得到及时的技术帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否在规定范围内,确认接地是否良好。 |
    | 输入信号响应缓慢 | 调整输入信号的上升/下降时间,确保满足规定的转换率要求。 |
    | 温度超出规定范围 | 使用散热措施,确保工作温度在规定的范围内。 |

    总结和推荐


    74AHC1G86 是一款高性能的单通道双输入正逻辑异或门,具有广泛的供电范围、出色的抗干扰能力和严格的ESD保护。其卓越的可靠性使其成为多种应用的理想选择。对于需要高可靠性、低功耗且广泛工作温度范围的应用场景,强烈推荐使用这款产品。

74AHC1G86SE-7参数

参数
施密特触发器输入
最大工作供电电压 5.5V
高电平输出电流 8mA
栅极数量 1
低电平输出电流 8mA
传播延迟时间 8.8ns@ 5V,50pF
输出类型 推挽
输入数量 2
逻辑系列 AHC
电路数量 1
输出数量 1
最小工作供电电压 2V
逻辑功能 XOR (Exclusive OR)
长*宽*高 2.15mm*1.3mm*950μm
通用封装 SOT-353
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
