首页  >  产品百科  >  PI3HDX1204DZHEX

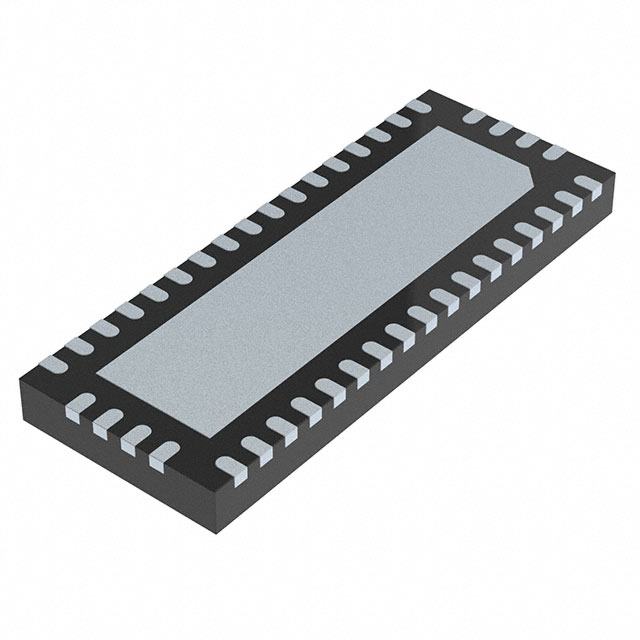

PI3HDX1204DZHEX

产品分类: 电平转换器
厂牌: DIODES
产品描述: 3V 3.6V QFN
供应商型号: PI3HDX1204DZHEX
供应商: 国内现货
标准整包数: 3500
DIODES 电平转换器 PI3HDX1204DZHEX

PI3HDX1204DZHEX概述

    PI3HDX1204D:6Gbps 4-Channel HDMI2.0线性ReDriver

    产品简介


    PI3HDX1204D 是Diodes Incorporated的一款高性能线性ReDriver™芯片,专为高速数据传输设计。该产品广泛应用于笔记本电脑、台式机、游戏主机、数字电视、机顶盒、扩展坞和外设等。它通过优化信号完整性,显著提升HDMI2.0接口的数据传输性能。

    技术参数


    | 参数名称 | 技术指标 |

    | 支持信号速率 | 6Gbps |
    | 通道数 | 4个差分通道 |
    | 增益补偿 | 10dB(最高可达3GHz) |
    | 电源电压 | 3.3V ± 0.3V |
    | 工作温度范围 | -40°C 至 85°C |
    | 功耗 | 每通道220mW(1200mVpp输出摆幅) |
    | 兼容标准 | HDMI2.0 |
    | 输入负载 | 50Ω 或 78kΩ |
    | 信号延迟 | 可编程调节 |

    产品特点和优势


    PI3HDX1204D 提供了多种独特的功能和优势:
    - 灵活的控制方式:通过引脚或I²C总线可配置的增益补偿、输出摆幅和平坦增益,满足不同的应用场景需求。
    - 独立通道配置:每通道的接收均衡、输出摆幅和平坦增益均可独立配置。
    - 无损信号传输:背电流泄漏自由(Ioff)支持,确保信号传输的稳定性。
    - 绿色环保:完全符合欧盟RoHS标准,不含卤素和锑。
    - 易于集成:支持多种平台上的应用,便于系统集成。

    应用案例和使用建议


    PI3HDX1204D 主要用于高端多媒体设备,如高分辨率显示器和视频播放设备。建议在设计时考虑以下几点:
    - 优化电路布局:确保信号走线尽可能短且直,以减少信号衰减和干扰。
    - 合理选择输入负载:根据实际应用情况选择合适的输入负载,以达到最佳信号传输效果。
    - 注意电源管理:由于功耗较高,需合理规划电源路径,确保供电稳定。

    兼容性和支持


    PI3HDX1204D 适用于各种符合HDMI2.0标准的设备,如游戏主机、数字电视等。厂商提供了详尽的技术支持,包括文档、样品和设计指导。如果您需要针对汽车应用的产品,建议联系当地的Diodes代表,确保产品符合相关认证要求。

    常见问题与解决方案


    1. 问:如何设置增益补偿?
    答:通过I²C总线或引脚进行配置。参阅手册第10页获取详细步骤。

    2. 问:如何避免信号延迟?
    答:通过编程方式调节延迟时间。具体参数请参考手册第8页。
    3. 问:如何确保电源稳定?
    答:建议使用稳定的电源供应器,并在PCB设计时增加去耦电容以提高电源质量。

    总结和推荐


    综上所述,PI3HDX1204D 是一款高性价比、高性能的线性ReDriver芯片,具备优秀的信号传输能力和灵活的配置选项。对于需要处理高速数据传输的应用场景,这款产品是一个理想的选择。因此,我们强烈推荐使用这款产品。

PI3HDX1204DZHEX参数

参数
电压- VCCB -
转换器类型 -
最大工作供电电压 3.6V
传播延迟时间 -
输入信号类型 -
输出类型 -
数据速率 -
电压- VCCA -
每个电路的通道数 -
输出信号类型 -
最小工作供电电压 3V
通道类型 -
电路数量 -
通用封装 QFN
包装方式 卷带包装

PI3HDX1204DZHEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3HDX1204DZHEX数据手册

厂牌 PDF简要描述 下载
DIODES 电平转换器 DIODES PI3HDX1204DZHEX PI3HDX1204DZHEX数据手册

PI3HDX1204DZHEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 9.8718
5000+ ¥ 9.3053
8000+ ¥ 9.1435
12000+ ¥ 9.0626
库存: 35000
起订量: 3500 增量: 3500
交货地:
最小起订量为:2500
合计: ¥ 24679.5
