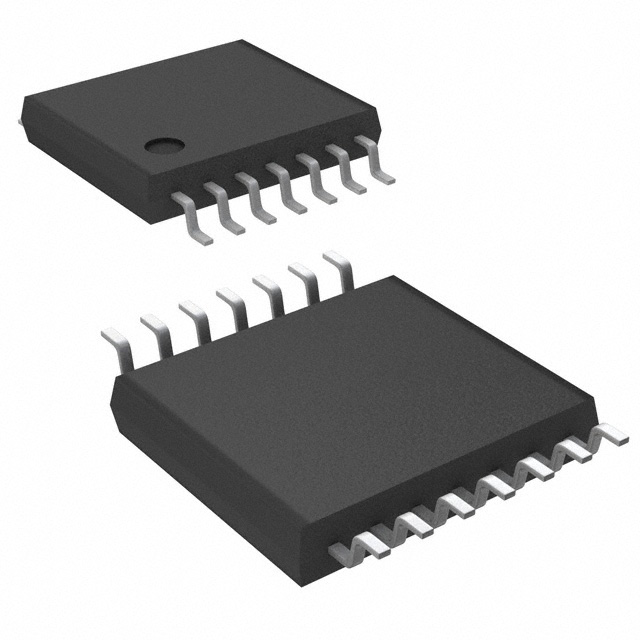

74HCT00T14-13

产品分类: 逻辑门
厂牌: DIODES
产品描述: DiodesZetex 逻辑门, 与非门, HCT逻辑系列, 表面贴装, 4个, 2输入, 14引脚
供应商型号: 30C-74HCT00T14-13 TSSOP-14
供应商: 国内现货
标准整包数: 1
DIODES 逻辑门 74HCT00T14-13

74HCT00T14-13概述

    74HCT00 四通道双输入与非门技术手册

    1. 产品简介


    74HCT00 是一款由 Diodes Incorporated 生产的四通道双输入与非门(Quad 2-input NAND Gates)。它提供了四个独立的与非门电路,这些电路具备标准推挽输出功能。该器件的工作电压范围为 4.5V 至 5.5V。74HCT00 在各种电子产品中被广泛应用于逻辑运算,如个人电脑、网络设备、笔记本电脑、计算机外围设备(例如硬盘、CD/DVD-ROM)以及电视、DVD、DVR 和机顶盒等领域。

    2. 技术参数


    以下是 74HCT00 的主要技术规格和技术特性:
    | 参数 | 规格 |

    | 工作电压范围 | 4.5V ~ 5.5V |
    | 输入电压兼容性 | TTL 电平兼容 |
    | 输出电流 | 沉降或输出 4mA(Vcc=4.5V) |
    | 输入容抗 | VIH:2.0V 至 2.0V |
    | 输出容抗 | VOL:0.1V 至 0.1V(IOL=20μA) |
    | 传播延迟时间 | 最大 29ns |
    | 工作温度范围 | -40°C 至 +150°C |

    3. 产品特点和优势


    74HCT00 具备多项独特的特性和优势:
    - 宽泛的工作电压范围(4.5V ~ 5.5V),确保在不同供电条件下稳定运行。
    - 引脚兼容低功耗肖特基 (LSTTL),方便与其它系统集成。
    - 高 ESD 保护水平,超过 JESD 22 标准(Human Body Model:2KV;Machine Model:200V)。
    - 绿色环保,无铅且完全符合 RoHS 标准,同时不含卤素和锑化合物。

    4. 应用案例和使用建议


    74HCT00 可广泛应用于需要逻辑运算的各种场合。例如:
    - 在个人电脑中,用于复杂的逻辑处理任务。
    - 在工业控制系统中,实现数据的逻辑运算。
    - 在消费类电子产品中,例如在电视和 DVD 播放机中用于处理音频和视频信号。
    使用建议:
    - 在高频率下工作时,注意散热,防止过热。
    - 当与其他 TTL 逻辑电路连接时,确保正确的电压电平匹配。
    - 设计布局时,尽量减少引线长度以减少寄生电容的影响。

    5. 兼容性和支持


    74HCT00 可与多种 TTL 逻辑电路无缝兼容,特别是在使用相同的电源电压时表现尤为出色。Diodes Incorporated 提供了全面的技术支持,包括详细的文档和在线技术支持,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题: 当芯片工作在极端温度下时,数据输出不稳定。
    解决方案: 确保提供稳定的工作电压,使用合适的散热措施,如果条件允许,可选用具有更宽温度范围的型号。

    - 问题: 芯片引脚存在过大的静电放电。
    解决方案: 使用防静电手环并确保所有设备接地良好,可以增加 ESD 保护器件,以防止损坏。

    7. 总结和推荐


    74HCT00 是一款性能优异的四通道双输入与非门芯片,适用于广泛的逻辑运算场景。它的宽泛工作电压范围、出色的 ESD 保护能力和绿色环保属性使其成为许多电子产品的理想选择。对于需要高性能逻辑运算的应用场景,强烈推荐使用 74HCT00。

74HCT00T14-13参数

参数
最大工作供电电压 5.5V
电路数量 4
传播延迟时间 22ns@ 4.5V,50pF
输出类型 -
输出数量 -
施密特触发器输入
栅极数量 -
逻辑系列 HCT
高电平输出电流 4mA
逻辑功能 NAND Gate
最小工作供电电压 4.5V
输入数量 2
低电平输出电流 4mA
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74HCT00T14-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
