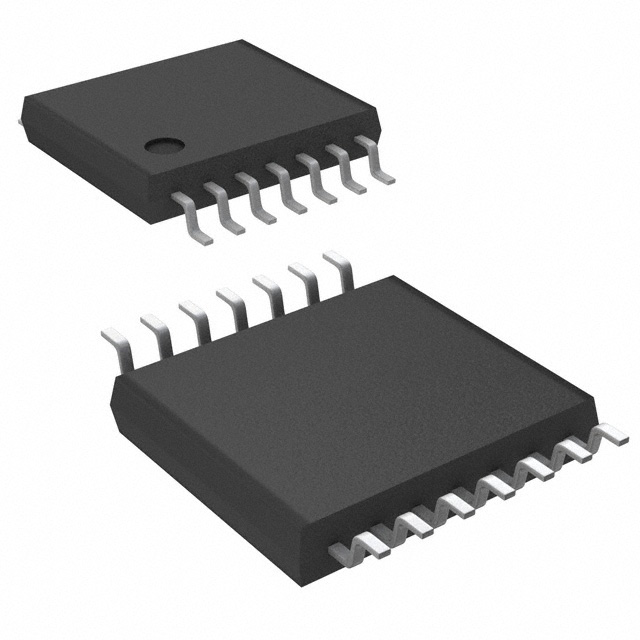

74LVC08AT14-13

产品分类: 逻辑门
厂牌: DIODES
产品描述: DiodesZetex 逻辑门, 与门, LVC逻辑系列, 表面贴装, 4个, 2输入, 14引脚
供应商型号: 30C-74LVC08AT14-13 TSSOP-14
供应商: 国内现货
标准整包数: 1
DIODES 逻辑门 74LVC08AT14-13

74LVC08AT14-13概述

    74LVC08A Quadruple 2-Input AND Gates 技术手册解析

    产品简介


    74LVC08A 是一款由 Diodes Incorporated 生产的四路双输入与门集成电路。该芯片提供四种独立的逻辑门电路,适用于需要高效逻辑处理的应用场景。74LVC08A 主要应用于电压电平转换、通用逻辑设计以及电源断电信号隔离等领域。它广泛用于电脑、网络设备、笔记本电脑、超极本、上网本、计算机外设(如硬盘驱动器和光驱)、电视、DVD 播放器、数字视频录像机(DVR)和顶盒等设备中。

    技术参数


    - 工作电压范围: 1.65V 至 5.5V。
    - 输出能力: 在 VCC = 3.3V 下,能沉降 24mA 电流。
    - 功耗: CMOS 低功耗设计。
    - 输入/输出电压范围: 允许输入或输出高达 5.5V,支持 3.3V 和 5.5V 的信号翻译应用。
    - ESD 保护: 符合 JESD 22 标准,具有高抗静电放电能力。
    - 热特性: 推荐的工作温度范围为 -40°C 至 +125°C。
    - 封装类型: SO-14 和 TSSOP-14 封装。

    产品特点和优势


    - 宽泛的工作电压范围:能够在 1.65V 到 5.5V 的供电范围内正常工作,增加了灵活性。
    - 抗静电设计:具备超过 JESD 22 标准的抗静电放电能力,提高了可靠性。
    - 低功耗设计:适合于需要低功耗应用的场合,例如便携式设备。
    - 兼容多种信号电压:允许输入和输出电压达到 5.5V,简化了不同电压环境下的信号处理。

    应用案例和使用建议


    应用案例:
    - 电压电平转换:用于不同电压域之间的信号电平转换。
    - 通用逻辑设计:应用于需要多路逻辑门电路的设计中。
    - 电源断电信号隔离:确保在设备断电时信号不受影响。
    使用建议:
    - 在连接电源和接地引脚时需特别注意,确保稳定可靠的供电。
    - 对于需要高性能的应用场景,可以考虑通过适当的散热设计提高系统的长期稳定性。
    - 使用前应检查输入信号频率和脉冲宽度是否满足芯片要求,以避免不必要的损耗和失效风险。

    兼容性和支持


    74LVC08A 芯片能够与其他标准逻辑门芯片兼容使用,特别是那些工作电压范围类似的芯片。Diodes Incorporated 提供全面的技术支持和服务,包括但不限于详细的使用手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压超出范围 | 确保 VCC 电压处于 1.65V 至 5.5V 之间 |
    | 输入信号电压过高 | 检查并调整输入信号至 0V 至 5.5V 之内 |
    | 输出信号不稳定 | 检查外部负载是否过大或信号干扰严重 |

    总结和推荐


    74LVC08A 作为一款高性能、多功能的四路双输入与门集成电路,在众多领域具有广泛应用前景。其宽泛的工作电压范围、强大的抗静电能力和低功耗特性使其成为各类电子设计的理想选择。如果您的项目需要稳定可靠的逻辑门电路实现,强烈推荐选用这款芯片。

74LVC08AT14-13参数

参数
输入数量 2
高电平输出电流 24mA
施密特触发器输入
最小工作供电电压 1.65V
输出数量 4
电路数量 4
传播延迟时间 3.9ns@ 3.3V,50pF
输出类型 推挽式
低电平输出电流 24mA
最大工作供电电压 5.5V
逻辑功能 AND Gate
栅极数量 4
逻辑系列 LVC
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
