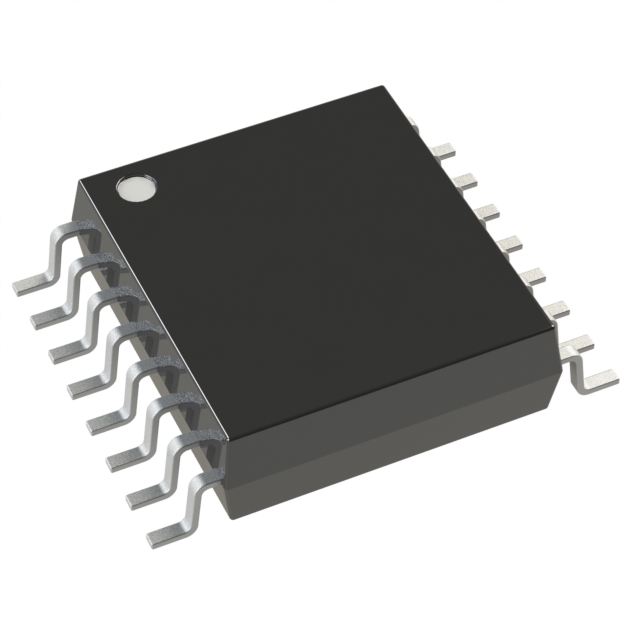

PI3B3257LE-2017

厂牌: DIODES
产品描述: 单相 1 3V 3.6V TSSOP-16 贴片安装
供应商型号: 31-PI3B3257LE-2017-ND
供应商: Digi-Key
标准整包数: 1
DIODES 模拟开关/多路复用器 PI3B3257LE-2017

PI3B3257LE-2017概述


    产品简介


    产品名称:PI3B3257
    产品类型:3.3伏四通道2:1多路复用器/解复用器
    主要功能:PI3B3257是一款低功耗、高性能的3.3伏四通道2:1多路复用器/解复用器,其内部开关具有极低的导通电阻(5欧姆),且不会产生额外的接地噪声或传播延迟。它可用于各种电子设备中,尤其适合笔记本电脑等便携式设备的应用。
    应用领域:该产品广泛应用于计算机、通讯设备、消费电子等领域,特别适用于需要高速切换的场合。

    技术参数


    - 供电电压:-0.5V 至 +4.6V
    - 输入电压:-0.5V 至 +4.6V
    - 输入电流:
    - 输入高电平电流:±1μA
    - 输入低电平电流:±1μA
    - 输出电流:最大120mA
    - 工作温度范围:存储温度 -65°C 至 +150°C;工作温度 -40°C 至 +85°C
    - 最大额定值:
    - 最大供应电压至接地电压:+4.6V
    - 最大钳位二极管电压:-1.2V
    - 典型电气特性:
    - 高阻态输出电流:±1μA
    - 开关导通电阻(典型值):5欧姆
    - 输入电容:3.0pF
    - 输出电容(断开状态):17.0pF
    - 输出电容(接通状态):25pF
    - 电源特性:
    - 待机电流:0.1μA
    - 每个输入的电源电流(TTL高电平):750μA

    产品特点和优势


    - 近零传播延迟:0.25ns(典型值)
    - 超低静态功耗:0.1μA
    - 快速切换速度:4.8ns(最大值)
    - 五欧姆开关电阻:确保信号传输的高保真度
    - 引脚兼容:与74系列257逻辑设备兼容,便于替换
    - 多种封装形式:QSOP、SOIC、TSSOP和UQFN,满足不同应用需求

    应用案例和使用建议


    应用案例
    PI3B3257常用于计算机主板上的信号路由和切换,特别是在笔记本电脑和平板电脑中。例如,在USB Hub设计中,它能够有效地控制多个USB端口的数据传输。
    使用建议
    1. 正确接线:确保所有接地引脚连接良好,以减少接地噪声。
    2. 信号驱动:控制输入信号可以高达+3.6V,但需注意总线终端电阻以避免信号反射。
    3. 热管理:采用UQFN封装时,需要将散热片正确焊接到PCB上,并添加热传导孔以提高热散逸效率。

    兼容性和支持


    PI3B3257具有多种封装选项,方便用户根据具体需求选择。Diodes Incorporated提供全面的技术支持,包括详细的使用手册、样品和技术咨询,以帮助客户顺利完成设计和生产过程。

    常见问题与解决方案


    1. 如何处理高电平信号?
    - 答案:控制输入可以接受高达+3.6V的信号,但请注意不要超过供电电压的最大值。
    2. 如何降低功耗?
    - 答案:通过合理配置输入信号和保持良好的接地路径来实现。
    3. 信号切换时间过长怎么办?
    - 答案:检查电路板布线布局,确保没有过多的寄生电容影响信号传输。

    总结和推荐


    优点:
    - 近零传播延迟,实现高速信号切换;
    - 极低的静态功耗,延长电池寿命;
    - 多种封装选择,适应不同应用场景;
    - 引脚兼容74系列逻辑器件,便于替代现有设备。
    推荐:
    PI3B3257凭借其卓越的性能和灵活性,在许多应用中表现出色,尤其是在需要高速信号切换的场景中。强烈推荐使用PI3B3257作为电子设计的一部分。

PI3B3257LE-2017参数

参数
输入数量 -
高电平输出电流 -
传播延迟时间 -
最小工作供电电压 3V
供电类型 单相
最大工作供电电压 3.6V
输出数量 -
电路数量 1
低电平输出电流 -
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装
