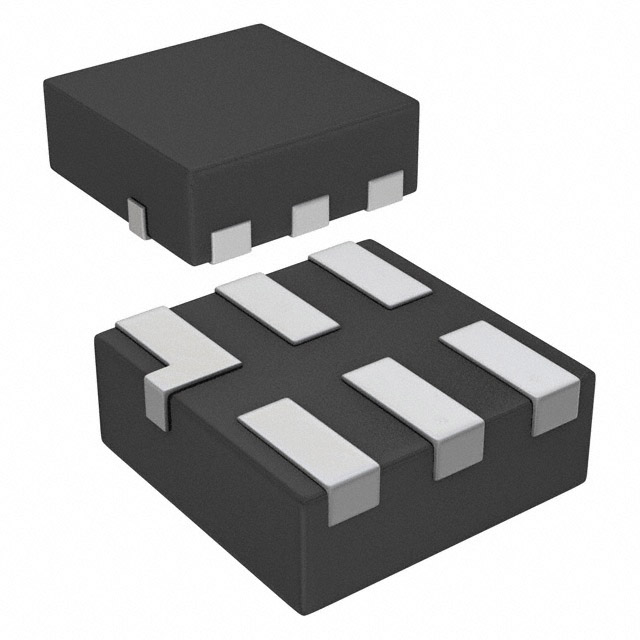

74AUP2G04FW4-7

产品分类: 其他逻辑器件
厂牌: DIODES
产品描述: 800mV 3.6V DFN 贴片安装,黏合安装 1mm*1mm*370μm
供应商型号: 30C-74AUP2G04FW4-7 X2-DFN1010-6
供应商: 云汉优选
标准整包数: 1
DIODES 其他逻辑器件 74AUP2G04FW4-7

74AUP2G04FW4-7概述


    产品简介


    74AUP2G04 双路反相器
    74AUP2G04 是一款由 Diodes Incorporated 生产的高性能双路反相器,专为便携式设备设计。该器件属于高级超低功耗(Advanced Ultra Low Power, AUP)CMOS 逻辑系列,适用于电池供电及低功耗需求的应用场景。它采用标准推挽输出设计,支持从 0.8V 到 3.6V 的电源电压范围,确保了广泛的工作环境适应能力。此外,该器件具备部分断电模式操作支持,从而降低了整体功耗。

    技术参数


    - 输入电压范围:-0.5V 至 +4.6V
    - 电源电压范围:0.8V 至 3.6V
    - 输出驱动电流:±4mA @ 3.0V
    - 静态电流:小于 0.9µA
    - 动态功率消耗:典型值为 4pF @ 3.6V
    - 施密特触发器输入:提供 250mV 的迟滞
    - 抗静电保护:符合 JESD 22 标准,包括 200-V 机器模型、2000-V 人体模型和 1000-V 充电设备模型
    - 存储温度范围:-65°C 至 +150°C
    - 封装形式:SOT363、X2-DFN0910-6、X2-DFN1010-6 和 X2-DFN1410-6

    产品特点和优势


    74AUP2G04 采用先进的超低功耗 AUP CMOS 设计,具有以下优势:
    1. 低功耗:在便携式应用中能够有效延长电池寿命。
    2. 宽电源电压范围:从 0.8V 到 3.6V,适用于多种供电环境。
    3. 高抗干扰能力:施密特触发器输入提供 250mV 的迟滞,使得电路对缓慢的输入上升和下降时间具有更高的容忍度。
    4. 卓越的可靠性:ESD 保护达到高电压标准,提高了长期使用的稳定性。

    应用案例和使用建议


    74AUP2G04 在多种电子设备中得到广泛应用,包括但不限于:
    - 笔记本电脑和智能手机
    - 平板电脑和电子阅读器
    - 计算机外围设备(如硬盘、CD/DVD 驱动器)
    - 家庭娱乐设备(如电视、DVD 播放机、机顶盒)
    在实际应用中,用户需要确保正确连接各引脚,如数据输入(1A、2A)、电源电压(VCC)和地线(GND)。此外,应确保输入信号符合器件的工作电压范围,以避免过压或欠压引起的损坏。

    兼容性和支持


    74AUP2G04 与其不同封装版本(SOT363、X2-DFN0910-6、X2-DFN1010-6 和 X2-DFN1410-6)之间具有良好的兼容性。Diodes Incorporated 提供详尽的技术文档和客户支持,帮助用户顺利完成设计和集成过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件输出电流不足 | 检查电源电压是否在规定范围内 |
    | 器件静态电流过大 | 检查是否有漏电流路径 |
    | 器件抗静电保护失效 | 确保使用时遵循正确的 ESD 保护措施 |

    总结和推荐


    总体而言,74AUP2G04 是一款极具性价比的高性能双路反相器,特别适合于便携式设备及低功耗需求的应用场景。其卓越的低功耗特性、宽泛的电源电压范围以及坚固的抗静电保护机制,使其成为众多设计的理想选择。鉴于其出色的性能表现和广泛的适用性,我们强烈推荐在相关设计中使用这款产品。

74AUP2G04FW4-7参数

参数
最大工作供电电压 3.6V
最小工作供电电压 800mV
长*宽*高 1mm*1mm*370μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AUP2G04FW4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AUP2G04FW4-7数据手册

厂牌 PDF简要描述 下载
DIODES 其他逻辑器件 DIODES 74AUP2G04FW4-7 74AUP2G04FW4-7数据手册

74AUP2G04FW4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
