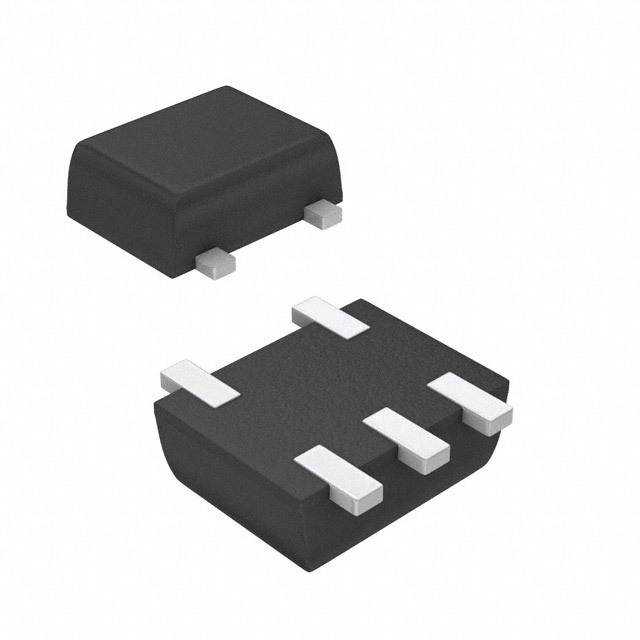

74LVC1G32Z-7

产品分类: 逻辑门
厂牌: DIODES
产品描述: 1.7ns@ 5V,50pF 2 1 1.65V 5.5V 32mA OR Gate LVC 32mA SOT-553 贴片安装,黏合安装 1.6mm*1.2mm*600μm
供应商型号: 3942276
供应商: 海外现货
标准整包数: 5
DIODES 逻辑门 74LVC1G32Z-7

74LVC1G32Z-7概述

    # 74LVC1G32 单输入正逻辑或门技术手册

    产品简介


    产品类型
    74LVC1G32是一款单输入正逻辑或门集成电路,采用标准推挽输出设计。该产品适用于1.65V至5.5V的电源电压范围。
    主要功能
    - 执行正逻辑或运算,即输出高电平(H)当任一输入为高电平时。
    - 输入端可承受最高5.5V的电压,使该器件能够在混合电压环境中使用。
    - 部分电源下电模式支持,通过IOFF电路可以防止电流反向流动。
    应用领域
    74LVC1G32广泛应用于各种电子设备中,包括但不限于个人电脑、网络设备、笔记本电脑、平板电脑、智能手机、数字音频播放器等。

    技术参数


    电气特性
    - 供电电压范围:1.65V至5.5V
    - 输出驱动能力:±24mA(3.3V时)
    - 低功耗CMOS技术
    - 支持部分电源下电模式
    - 输入电压范围:0V至5.5V
    - 高速切换性能,开关时间典型值为1.0至10.5纳秒
    工作环境
    - 存储温度范围:-65°C 至 +150°C
    - 操作温度范围:-40°C 至 +150°C

    产品特点和优势


    特点
    - 广泛的供电电压范围,适应不同应用场景
    - 强大的抗静电保护
    - 优秀的热阻性能,确保在高温环境下稳定运行
    - 铅和其他有害物质的无添加,完全符合环保要求
    优势
    - 具有出色的低功耗特性,适合电池供电的应用
    - 高度可靠的设计,通过多种严格的测试
    - 多种封装选择,方便灵活应用

    应用案例和使用建议


    应用案例
    - 电压电平转换:用于不同电压平台之间的信号传递。
    - 通用逻辑应用:作为基本逻辑门使用在复杂的电路设计中。
    - 断电隔离信号:用于系统断电时的信号隔离。
    使用建议
    - 确保所有未使用的输入端接VCC或GND以避免不必要的功耗和潜在故障。
    - 在高速应用中,应注意电源去耦合和布线规则以保证信号完整性。

    兼容性和支持


    兼容性
    74LVC1G32具有良好的兼容性,可以与TTL电路直接接口,无需额外的电平转换电路。
    厂商支持
    Diodes Incorporated提供了详尽的技术文档和支持服务,包括详细的封装和布局指南,以及产品认证信息。

    常见问题与解决方案


    问题及解决方案
    - Q: 如何正确处理ESD敏感元件?
    - A: 在处理前,请穿戴防静电手腕带,并确保所有工具和工作站都进行了ESD防护。

    - Q: 产品出现过热现象怎么办?
    - A: 确认供电电压正确,且散热条件良好。如果温度仍然过高,考虑增加外部散热措施或重新布局以改善散热。

    总结和推荐


    综合评估
    74LVC1G32是一款高性能、高可靠性的单输入正逻辑或门集成电路,其广泛的工作电压范围、低功耗特性、优良的抗静电能力和广泛的兼容性使其成为众多电子设备中的理想选择。
    推荐
    基于以上评估,我们强烈推荐74LVC1G32用于需要高性能逻辑门应用的各种电子产品中。其出色的设计和多样的封装选择使其在各类应用场景中表现出色。

74LVC1G32Z-7参数

参数
逻辑系列 LVC
栅极数量 -
施密特触发器输入 -
逻辑功能 OR Gate
高电平输出电流 32mA
输出类型 -
电路数量 1
低电平输出电流 32mA
输入数量 2
最小工作供电电压 1.65V
输出数量 -
传播延迟时间 1.7ns@ 5V,50pF
最大工作供电电压 5.5V
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-553
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74LVC1G32Z-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74LVC1G32Z-7数据手册

厂牌 PDF简要描述 下载
DIODES 逻辑门 DIODES 74LVC1G32Z-7 74LVC1G32Z-7数据手册

74LVC1G32Z-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8627
10+ ¥ 0.7738
100+ ¥ 0.6536
500+ ¥ 0.6274
1000+ ¥ 0.5751
5000+ ¥ 0.5751
10000+ ¥ 0.5751
库存: 2920
起订量: 65 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.73
