PI3V713-AZLEX

产品分类: 视频接口芯片
厂牌: DIODES
产品描述: Analog Switch/Analog Multiplexer Seven 2:1 32-Pin TQFN EP T/R
供应商型号: PI3V713-AZLEX
供应商: 国内现货
标准整包数: 1

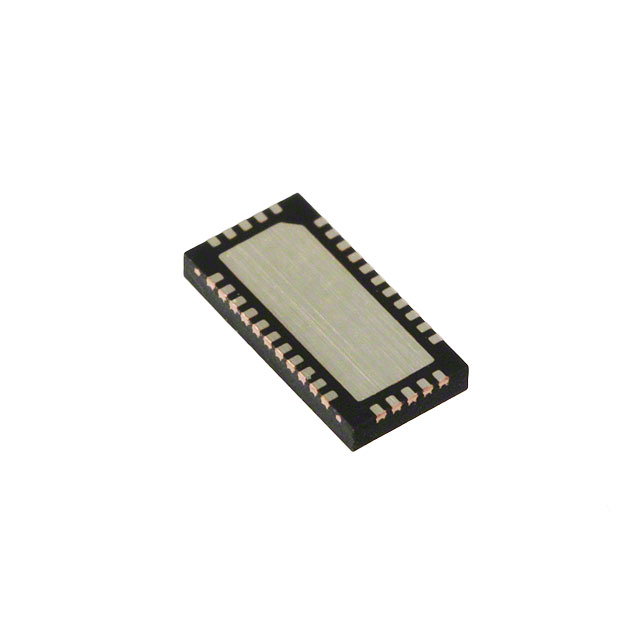

DIODES 视频接口芯片 PI3V713-AZLEX

PI3V713-AZLEX概述


    产品简介


    PI3V713-A 3.3V 7-通道模拟视频开关 是一款由Pericom公司生产的专门用于切换VGA信号的电子元器件。这款产品包含7个信道,主要用于传输红绿蓝(R, G, B)信号、水平同步信号(Hsync)、垂直同步信号(Vsync)、DDC数据和时钟信号。PI3V713-A的主要功能是在多个VGA源之间进行信号切换,适用于笔记本电脑和扩展坞之间的视频信号路由。通过高效的信号转换与保护机制,该产品能够在高带宽下保持优秀的信号完整性。

    技术参数


    - 供电电压:VDD = 3.3V ±10%
    - 直流输出电流:120mA
    - 电源电压范围:–0.5V 到 +4.0V
    - 输入电压范围:–0.5V 到 +5.5V
    - 直流输入电压:–0.5V 到 +5.5V
    - 直流输出电流:120mA
    - 插入损耗(RGB路径):10MHz时为-1.77dB,100MHz时为-1.88dB,300MHz时为-2.09dB
    - 信号完整性:频率为250MHz时,串扰为-38dB,关断隔离度为-46dB
    - 3dB带宽:1.7GHz(典型值)
    - 传播延迟:0.25ns(典型值)

    产品特点和优势


    PI3V713-A具有以下几个显著的优势:
    1. 高带宽:PI3V713-A支持高达1.7GHz的带宽,保证了即使在长FR4走线情况下也能保持良好的信号完整性。
    2. 低插入损耗:插入损耗在10MHz、100MHz和300MHz下的表现分别为-1.77dB、-1.88dB和-2.09dB,这使得它能够适应不同类型的显示器需求。
    3. 强大的抗干扰能力:该产品具有-38dB的串扰指标和-46dB的关断隔离度,有效防止了信号间的相互干扰。
    4. 优良的驱动能力:每个输出缓冲器能提供±24mA的驱动电流,确保信号强度。
    5. 卓越的静电防护:集成的二极管能够支持高达12kV的人体模型ESD保护标准,为信号提供了额外的安全保障。

    应用案例和使用建议


    应用场景:
    1. 笔记本电脑和扩展坞之间的信号路由:在笔记本电脑需要连接到不同显示端口的情况下,PI3V713-A可以实现信号的快速切换。
    2. 高清数字视频信号传输:适用于多种高分辨率显示器,例如VGA、XGA和UXGA。
    使用建议:
    - 布线注意事项:在设计电路板时,尽量减少线路长度以降低信号衰减。
    - 温度管理:考虑到其存储温度范围为-65°C至+150°C,应注意电路板在极端环境下的温度变化。
    - 电源管理:确保供电电压稳定,避免电压波动影响信号质量。

    兼容性和支持


    PI3V713-A采用3.3V供电,也支持5V信号的电平转换。为了确保最佳性能,建议使用与其匹配的电源和负载。此外,Pericom公司还提供技术支持,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:设备在安装后无法正常工作。
    - 解决方案:检查供电电压是否符合要求,并确保所有连接正确无误。

    2. 问题:信号质量下降。
    - 解决方案:检查电路板上的走线长度,避免过长导致信号衰减。

    总结和推荐


    综合评估:
    - 优点:PI3V713-A具有卓越的带宽性能、低插入损耗和强大的抗干扰能力,特别适合于高分辨率视频信号的切换和传输。

    - 适用性:该产品在高带宽数字视频应用中表现出色,广泛适用于笔记本电脑、平板电脑和桌面显示器等多种场景。
    推荐使用:
    综上所述,鉴于PI3V713-A在性能、可靠性及应用范围方面的显著优势,强烈推荐在涉及VGA信号切换的应用中使用该产品。

PI3V713-AZLEX参数

参数
分辨率 -
通用封装 WQFN-306032
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PI3V713-AZLEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3V713-AZLEX数据手册

厂牌 PDF简要描述 下载
DIODES 视频接口芯片 DIODES PI3V713-AZLEX PI3V713-AZLEX数据手册
