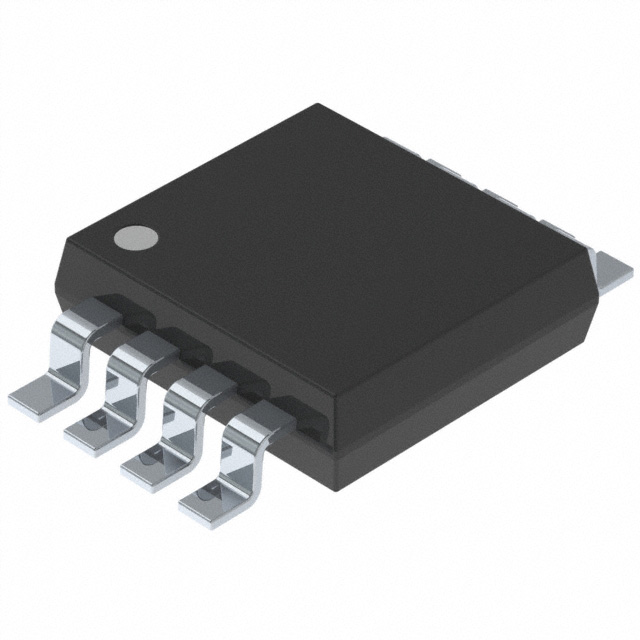

PI4MSD5V9540BUEX

产品分类: 编解码器
厂牌: DIODES
产品描述: 0.3ns 2 2 1.65V 5.5V SOP 贴片安装
供应商型号: PI4MSD5V9540BUEX
供应商: 国内现货
标准整包数: 2500
DIODES 编解码器 PI4MSD5V9540BUEX

PI4MSD5V9540BUEX概述


    产品简介


    PI4MSD5V9540B 是一款双向 I2C 总线多路复用器,旨在简化不同电压等级的 I2C 设备之间的通信。这款器件属于集成电路(IC)类别,主要功能是通过 I2C 协议进行双向电压电平转换,从而实现不同电压域设备间的无缝通信。PI4MSD5V9540B 广泛应用于多种电子设备中,如嵌入式系统、智能家居设备、工业控制系统和物联网(IoT)设备等。

    技术参数


    - 工作电压范围: 1.65V 至 5.5V
    - 供电电压范围: VCC 端口 A 和端口 B 的供电电压均为 -0.5V 至 +6.0V
    - 最大输入电压: -0.5V 至 +6.0V
    - 总功耗: 100mW
    - 控制引脚电压: -0.5V 至 +6.0V
    - 支持的 I2C 频率范围: 0 Hz 至 400 kHz
    - 开关电阻(Ron):
    - 在 4.5V 至 5.5V 时为 4Ω 至 24Ω
    - 在 3V 至 3.6V 时为 5Ω 至 31Ω
    - 在 2.3V 至 2.7V 时为 7Ω 至 55Ω
    - 在 1.65V 至 2V 时为 9Ω 至 70Ω
    - 输出电压(Vpass):
    - 1.8V 时为 0.9V
    - 1.65V 至 2V 时为 0.54V 至 1.3V
    - 容限输入电流: -1μA 至 +1μA
    - 输入/输出电容(Cio): 3pF 至 5pF
    - 封装形式: SOIC-8、MSOP-8、TDFN-8

    产品特点和优势


    1. 双向电压翻译:支持 1.2V、1.8V、2.5V、3.3V 和 5V 多种电压域间的通信,确保不同电压设备间的稳定连接。
    2. 低功耗:低静态电流和低导通电阻,有效减少功耗。
    3. 快速切换:低传播延迟,实现高效的数据传输。
    4. 高可靠性:过压保护和静电放电(ESD)防护设计,确保系统稳定性。
    5. 热插拔支持:在设备不关闭的情况下安全插入和拔出,增加系统的灵活性和可靠性。
    6. 多功能控制:通过 I2C 总线进行通道选择,简单方便。

    应用案例和使用建议


    应用案例:
    1. 嵌入式系统:将多个运行于不同电压等级的微控制器连接在一起,实现高效的数据交换。
    2. 智能家居设备:例如智能插座、智能灯泡等,允许不同品牌、不同电压的设备互联。
    3. 工业控制系统:提高设备间数据通信的可靠性和效率。
    使用建议:
    1. 合理配置电源:确保各端口的电源电压匹配,以避免不必要的电压转换和功耗。
    2. 正确的 I2C 节点配置:根据具体应用需求,合理设置 I2C 控制寄存器,以优化数据传输性能。
    3. 散热管理:使用合适的散热设计,尤其是在高负载或高频率应用环境中,防止过热影响设备寿命。

    兼容性和支持


    兼容性:
    - PI4MSD5V9540B 与多种不同电压等级的 I2C 设备兼容,支持不同电压域的无缝通信。
    - 可与其他符合 I2C 协议标准的设备无缝集成,如传感器、存储器等。
    支持和服务:
    - Diodes Incorporated 提供详细的技术文档和支持服务,帮助用户正确理解和使用该器件。
    - 厂商提供专业的技术支持和售后保障,解决用户在使用过程中可能遇到的问题。

    常见问题与解决方案


    问题 1:设备在通电后没有正常工作。
    解决方案:确认电源电压是否符合要求,检查是否正确连接所有线路。尝试重新上电,确保 POR 功能正确启动。
    问题 2:数据传输速率较低。
    解决方案:确认 I2C 总线上的电容负载不超过规定值。检查是否有过多的线路或外部器件增加总线负载,从而影响数据传输速率。
    问题 3:器件在高频率操作时出现异常。
    解决方案:检查电源纹波和噪声是否超出器件的最大承受范围。考虑使用滤波电容或稳压电源以改善电源质量。

    总结和推荐


    综合评估:
    - PI4MSD5V9540B 在多个应用领域表现出色,特别是在需要高效、可靠的 I2C 数据传输的应用中。
    - 其独特的双向电压翻译功能使其成为连接不同电压设备的理想选择。
    - 高可靠性、低功耗和高灵活性使其在市场上具有较强的竞争力。
    推荐:
    强烈推荐此器件用于需要多种电压域设备之间通信的应用场景。无论是家用电器还是工业控制领域,PI4MSD5V9540B 都能提供可靠、高效的解决方案。

PI4MSD5V9540BUEX参数

参数
高电平输出电流 -
最大工作供电电压 5.5V
最小工作供电电压 1.65V
输入数量 2
输出数量 2
传播延迟时间 0.3ns
低电平输出电流 -
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PI4MSD5V9540BUEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI4MSD5V9540BUEX数据手册

厂牌 PDF简要描述 下载
DIODES 编解码器 DIODES PI4MSD5V9540BUEX PI4MSD5V9540BUEX数据手册

PI4MSD5V9540BUEX封装设计

查看详情并下载
