首页  >  产品百科  >  74AHCT1G02SE-7

74AHCT1G02SE-7

产品分类: 逻辑门
厂牌: DIODES
产品描述: 否 7.5ns@ 5V,50pF 2 1 4.5V 5.5V 8mA NOR Gate AHCT 8mA SOT-353 贴片安装,黏合安装 2.15mm*1.3mm*950μm
供应商型号: AV-S-74AHCT1G02SE-7
供应商: Avnet
标准整包数: 3000

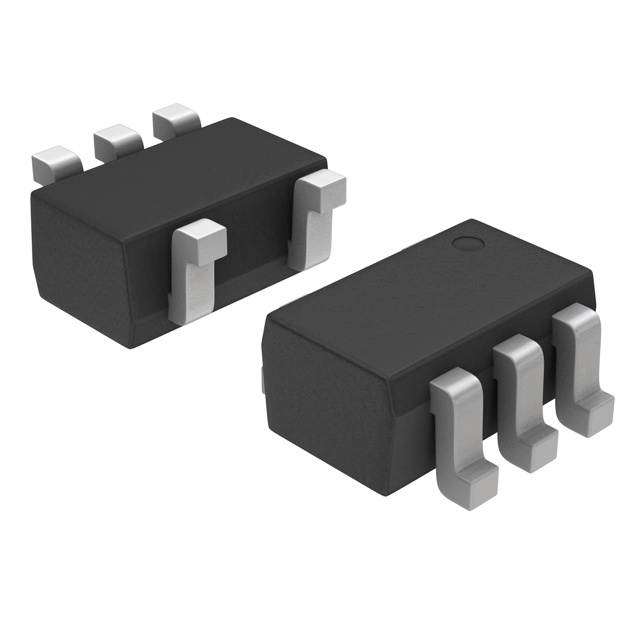

DIODES 逻辑门 74AHCT1G02SE-7

74AHCT1G02SE-7概述

    74AHCT1G02:单个两输入正向NOR门的技术概述

    1. 产品简介


    74AHCT1G02是一款单通道双输入正向NOR门集成电路,属于先进的工业级产品。此器件具备标准托塔极输出,适用于需要高速、低功耗逻辑运算的应用场合。其广泛应用于电脑周边设备、电视、通讯设备及消费电子产品中。

    2. 技术参数


    74AHCT1G02的技术规格包括:
    - 工作电压范围:4.5V至5.5V
    - 输出驱动能力:在5.0V时可达到±8mA
    - 电源电流:最高为50mA(@5.5V)
    - 输入引脚钳位电流:≤±20mA
    - 热阻抗:从结点到环境(SOT25)约为204°C/W;从结点到外壳(SOT25)约为52°C/W
    - 电容性负载驱动能力:对于15pF电容负载,传播延迟时间为3.5ns;对于50pF电容负载,传播延迟时间则为4.9ns

    3. 产品特点和优势


    这款器件具有如下优势:
    - 宽工作电压范围:支持4.5V至5.5V电压操作
    - 出色的ESD保护:通过HBM、CDM和MM模型测试,保护等级高
    - Schmitt触发输入:提高了输入信号的抗干扰能力,使得电路更稳定
    - 环保材料:采用无溴、无锑的“绿色”封装材料

    4. 应用案例和使用建议


    74AHCT1G02常用于:
    - 一般逻辑门应用:如个人电脑、网络设备、笔记本电脑等
    - 消费电子设备:例如DVD播放器、电视、导航系统等
    - 计算机外设:包括硬盘、光驱等
    建议在设计时注意合理分配电源,确保所有输入端处于高电平(VCC)或低电平(GND),避免悬空。

    5. 兼容性和支持


    此器件采用SOT25和SOT353两种封装,易于集成于各种电子设备中。厂商提供了详尽的产品文档和技术支持,确保用户能够高效地利用此芯片进行开发。

    6. 常见问题与解决方案


    - Q:如果出现输入信号不稳定怎么办?
    - A: 确保所有输入端均接地或连接至电源,使用Schmitt触发输入来增强抗干扰能力。
    - Q:如何改善信号传输质量?
    - A: 在电路设计时适当增加电容值,以减少高频噪声的影响。同时,优化走线布局以减少寄生效应。

    7. 总结和推荐


    74AHCT1G02凭借其卓越的性能、可靠的保护机制以及环保材料的选择,在众多逻辑门芯片中脱颖而出。对于追求高性能与低功耗并存的设计需求而言,这款器件无疑是一个理想的选择。我们强烈推荐将其纳入考虑范围,尤其是在复杂电路设计中发挥其独特优势。

74AHCT1G02SE-7参数

参数
低电平输出电流 8mA
逻辑系列 AHCT
电路数量 1
最小工作供电电压 4.5V
栅极数量 -
输出数量 -
输入数量 2
高电平输出电流 8mA
输出类型 -
传播延迟时间 7.5ns@ 5V,50pF
最大工作供电电压 5.5V
逻辑功能 NOR Gate
施密特触发器输入
长*宽*高 2.15mm*1.3mm*950μm
通用封装 SOT-353
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74AHCT1G02SE-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

74AHCT1G02SE-7数据手册

厂牌 PDF简要描述 下载
DIODES 逻辑门 DIODES 74AHCT1G02SE-7 74AHCT1G02SE-7数据手册

74AHCT1G02SE-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0396 ¥ 0.3501
15000+ $ 0.0263 ¥ 0.2328
51000+ $ 0.0233 ¥ 0.2063
105000+ $ 0.0222 ¥ 0.1965
321000+ $ 0.0211 ¥ 0.1866
483000+ $ 0.0205 ¥ 0.1817
库存: 6000
起订量: 6000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1050.3
