首页  >  产品百科  >  ZLDO1117K33TC

ZLDO1117K33TC

产品分类: LDO稳压器
厂牌: DIODES
产品描述: DiodesZetex 线性稳压芯片, 3.3 V输出, 1A最大输出, 单路输出, TO-252, 表面贴装, 3针
供应商型号: ZLDO1117K33TC
供应商: 国内现货
标准整包数: 2500

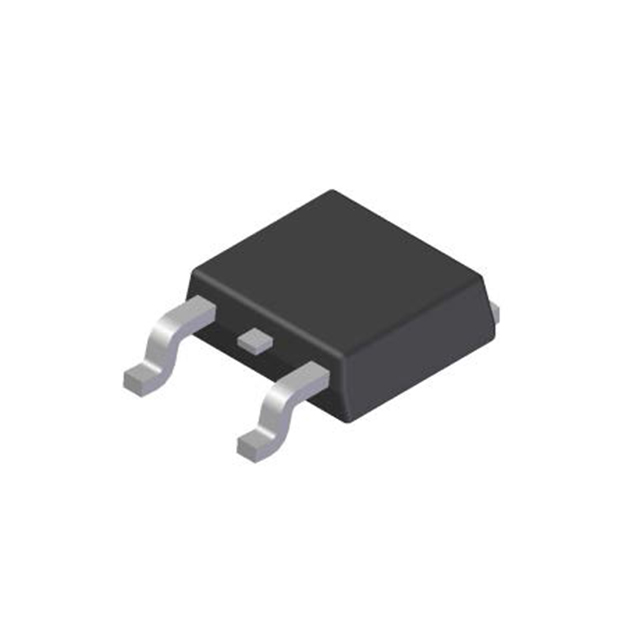

DIODES LDO稳压器 ZLDO1117K33TC

ZLDO1117K33TC概述

    ZLDO1117低滴电压正向稳压器技术手册

    1. 产品简介


    ZLDO1117是一款由Diodes Incorporated制造的低滴电压(Low Dropout, LDO)正向稳压器,具备1A输出电流的能力。它具有可调输出电压和固定输出电压两种模式,适用于输出电压范围为1.2V到5.0V的场合,输入电压范围可达18V。这款稳压器因其高可靠性、低功耗和优秀的瞬态响应性能,特别适合于工业温度范围内各种低电压IC应用,如高速总线终端和低压逻辑供应。

    2. 技术参数


    - 输入电压范围:2.7V 至 18V
    - 输出电流:0.01A 至 1A
    - 输出电压精度:±2%
    - 最大输入电压:18V
    - 输出电压范围:1.2V 至 5.0V(固定),可调
    - 负载调节率:±0.4%
    - 线性调节率:±0.2%
    - 瞬态响应:快
    - 热关机:内置
    - 散热封装:TO252 和 SOT223
    - 工作温度范围:-40°C 至 +125°C
    - 绝对最大额定值:输入电压-0.03V 至 +18V,结温 +150°C

    3. 产品特点和优势


    - 低滴电压:满载时的最大滴电压为1.2V,确保在全输入电压范围内稳定输出。
    - 高精度:±2%的输出电压精度,确保长期运行的稳定性。
    - 快速瞬态响应:能迅速适应负载变化。
    - 保护功能:内置过热保护和限流功能,增强设备的安全性。
    - 环保材料:无铅,符合RoHS标准,不含卤素和锑。

    4. 应用案例和使用建议


    ZLDO1117在多个场合下都有广泛的应用,例如:
    - 高速总线终端:提供稳定的电压输出,提高系统整体性能。
    - 低电流3.3V逻辑供应:适用于各种数字电路设计,保证逻辑信号的准确性。
    使用建议:
    - 使用时需要最小4.7μF的陶瓷电容来保证稳定性,同时推荐更大的输出电容以改善负载瞬态响应。
    - 输入端需添加一个大容量存储电容(通常为4.7μF),以避免负载瞬变时输入电压跌落至最低运行电压以下。

    5. 兼容性和支持


    ZLDO1117与多种MLCC(多层陶瓷电容器)兼容,建议使用E.S.R小于0.5Ω的电容器。该产品经过严格的生产测试,具备良好的质量和耐用性。制造商还提供了丰富的技术支持文档,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问:如何选择合适的输出电容?
    - 答:推荐使用4.7μF或更大容量的陶瓷电容,确保稳定性。根据实际应用需求,可以适当增大电容容量以改善瞬态响应。
    - 问:负载电流对稳压器输出有何影响?
    - 答:负载电流会影响输出电压的稳定性,但ZLDO1117具有±0.4%的负载调节率,能够有效应对负载变化带来的影响。

    7. 总结和推荐


    ZLDO1117低滴电压正向稳压器以其卓越的性能和广泛的适用性,成为电子系统中不可或缺的重要组件。无论是高速总线终端还是逻辑电源供应,ZLDO1117都能提供可靠且高效的电源管理。因此,我强烈推荐这一产品用于各种工业应用场合。

ZLDO1117K33TC参数

参数
最小输出电压 3.3V
最大输出电压 3.3V
最大输入电压 18V
输出电流 1A
输出类型 Fixed
纹波抑制-PSRR 80dB(120Hz)
最小输入电压 2.7V
负载调节 6.6mV
线路调节 0.1%
极性 正极
Iq-静态电流 10mA
最大压差@电流 1.35V@ 1A
稳压器数量 1
长*宽*高 6.58mm*5.57mm*2.37mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ZLDO1117K33TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZLDO1117K33TC数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZLDO1117K33TC ZLDO1117K33TC数据手册

ZLDO1117K33TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.294
库存: 20000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 8235
