首页  >  产品百科  >  ZXRE160AFT4-7

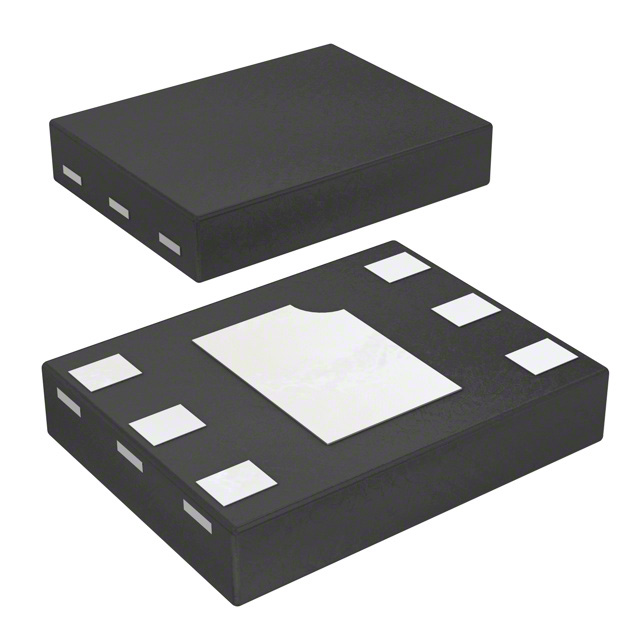

ZXRE160AFT4-7

产品分类: 电压基准芯片
厂牌: DIODES
产品描述: Adjustable 15mA 600mV 18V 18V 300μA ±0.5% DFN 贴片安装,黏合安装
供应商型号: ZXRE160AFT4-7
供应商: 国内现货
标准整包数: 3000
DIODES 电压基准芯片 ZXRE160AFT4-7

ZXRE160AFT4-7概述

    ZXRE160 0.6V ENHANCED ADJUSTABLE PRECISION SHUNT REGULATOR

    产品简介


    ZXRE160 是一款由 Diodes Incorporated 生产的 5 针脚可调精密分流调节器。该器件具有出色的温度稳定性和输出处理能力,特别适用于比较器模式的应用。ZXRE160 主要用于设计隔离低电压直流-直流转换器,通过其低反馈引脚(FB)实现最低0.6V的电压控制。这些特性使其成为先进的微处理器、DSP 和 PLD 核心电压 POL 转换器的理想选择。ZXRE160 可以在广泛的输入电压范围(2V 至 18V)内工作,并且支持的输出电压范围为0.2V至18V。

    技术参数


    - 输入电压范围:2V 至 18V
    - 输出电压范围:0.2V 至 18V
    - FB 引脚电压:0.6V (典型值)
    - 参考电压容差:
    - ZXRE160A (0.5% 初级容差):0.597V 至 0.603V
    - ZXRE160 (1% 初级容差):0.594V 至 0.606V
    - 温度漂移:
    - 0°C 至 +70°C:<4 mV
    - -40°C 至 +85°C:<6 mV
    - -40°C 至 +125°C:<12mV
    - 开漏输出:0.2V 至 18V
    - 电源抑制比:>45dB (300kHz)
    - 热阻:
    - SC70/SOT353 封装:400°C/W
    - TSOT25 封装:250°C/W
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C

    产品特点和优势


    ZXRE160 的主要优势包括:
    - 低反馈引脚电压 (0.6V),确保精确的电压控制。
    - 广泛的工作温度范围(-40°C 至 +125°C),适用于各种极端环境。
    - 高精度和稳定性,保证在广泛温度范围内的性能一致。
    - 具备良好的电源抑制比,可以减少外部干扰的影响。
    - 提供多种封装选项(SC70/SOT353、TSOT25、X2-DFN1520-6),方便灵活集成。

    应用案例和使用建议


    ZXRE160 在多个领域都有广泛应用:
    - 隔离直流-直流转换器:用于需要隔离电源的应用场合。
    - 核心电压 POL:为微处理器、DSP 和 PLD 等提供稳定的核心电压。
    - 低电压低 Dropout 线性调节器:适用于需要低功耗的场合。
    - 分流调节器:作为电压基准使用。
    - 调整电压基准:提供稳定的参考电压输出。
    使用建议:
    - 确保补偿电容 (C2) 的值在 0.1µF 至 10µF 之间,具体取决于应用需求。
    - 保持 FB 引脚上的电阻尽可能小,以最小化误差。
    - 对于带有光电耦合器的隔离应用,确保所有连接点尽可能靠近 ZXRE160,以提高稳定性。

    兼容性和支持


    ZXRE160 可与多种电路和设备兼容,例如:
    - 光电耦合器:适合隔离应用。
    - 其他低压电子元件:易于集成到现有的低压系统中。
    Diodes Incorporated 提供详尽的技术文档和支持服务,用户可通过官方网站获得更多资源和信息。

    常见问题与解决方案


    以下是常见的问题及其解决方法:
    - 问题 1:无法实现准确的电压控制。
    - 解决方法:检查反馈引脚 (FB) 上的外部分压电阻设置是否正确,确保补偿电容 (C2) 的值适当。
    - 问题 2:输出电流不稳定。
    - 解决方法:确认外部负载电阻的选择是否合理,确保外部电路设计符合规范。
    - 问题 3:工作温度范围内性能不稳定。
    - 解决方法:检查封装选择是否合适,并确保温度补偿电路设计合理。

    总结和推荐


    ZXRE160 是一款高性能、高稳定性的精密分流调节器,适合各种复杂应用。其宽泛的工作温度范围和出色的温度稳定性使其在严苛环境下依然能够表现出色。综合以上因素,强烈推荐 ZXRE160 作为高精度、高性能电源管理解决方案的选择。

ZXRE160AFT4-7参数

参数
工作电源电流 -
输出类型 Adjustable
电流 - 阴极 300μA
最小输出电压 600mV
噪声 - 0.1Hz 至 10Hz -
温度系数 -
最大输出电压 18V
精度 ±0.5%
输出电流 15mA
最大串联VREF—输入电压 18V
噪声 - 10Hz 至 10KHz -
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXRE160AFT4-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXRE160AFT4-7数据手册

厂牌 PDF简要描述 下载
DIODES 电压基准芯片 DIODES ZXRE160AFT4-7 ZXRE160AFT4-7数据手册

ZXRE160AFT4-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 6.7089
5000+ ¥ 6.324
8000+ ¥ 6.214
12000+ ¥ 6.159
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 16772.25
