首页  >  产品百科  >  AP2125KS-1.8TRG1

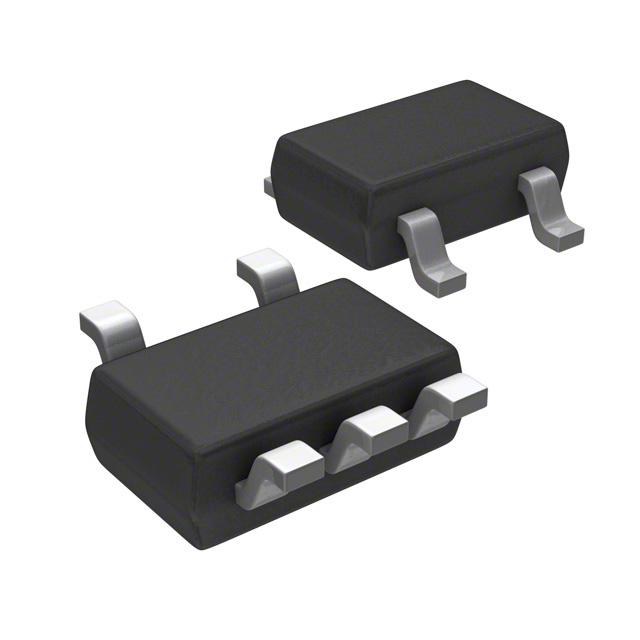

AP2125KS-1.8TRG1

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 70dB(100Hz~1kHz) 90μA 正极 Fixed 300mA 1 1.8V 2.3V 1.8V 6V 360mV@ 300mA 15mV 15mV SC-70-5 贴片安装,黏合安装
供应商型号: 30C-AP2125KS-1.8TRG1 SOT353
供应商: 国内现货
标准整包数: 1
DIODES LDO稳压器 AP2125KS-1.8TRG1

AP2125KS-1.8TRG1概述

    AP2125 300mA, 高速,超低噪声CMOS LDO稳压器

    产品简介


    AP2125 是一款由Diodes公司生产的300mA低压差线性稳压器(LDO)。该系列稳压器采用先进的CMOS工艺制造,具有出色的电压参考、误差放大器、输出电压设置电阻网络、使能电路、电流限制电路及过热关断保护功能。这些特性使得AP2125系列特别适合用于各类电池供电设备,如手机、笔记本电脑、掌上设备、便携式信息终端和PCMCIA卡等。

    技术参数


    - 输出电压:固定输出电压为1.8V、2.5V、2.8V、3.0V、3.3V、4.15V 和 4.2V。
    - 最大输出电流:300mA(最小值)。
    - 低静态电流:典型值为60µA。
    - 低睡眠电流:典型值为0.01µA。
    - 高纹波抑制比:典型值为70dB。
    - 低输出噪声:典型值为50µVrms。
    - 极低导通压降:典型值为65mV(在100mA输出电流时)。
    - 宽输入电压范围:最大为6V。
    - 高输出精度:±2%。
    - 工作温度范围:-40°C 至 +85°C。
    - 封装形式:SC-70-5、SOT-23-3 和 SOT-23-5。

    产品特点和优势


    AP2125系列LDO稳压器的独特之处在于其极低的输出噪声和超低的静态电流,使其非常适合应用于对电源噪声敏感的设备中。此外,其高纹波抑制比和优秀的线性/负载调节能力也保证了稳定可靠的输出电压。这些特性使其在众多应用场合下具备较高的市场竞争力。

    应用案例和使用建议


    AP2125广泛应用于移动设备、便携式设备、笔记本电脑和平板电脑等领域。在这些应用中,低功耗、小体积和高可靠性是关键需求。建议在设计时优先考虑以下几个方面:
    - 确保输入电容符合规范,以保证良好的瞬态响应。
    - 使用低ESR陶瓷电容作为输出电容,以提高稳定性。
    - 考虑合适的散热措施,特别是在高温环境下使用时。

    兼容性和支持


    AP2125可以兼容大多数低ESR陶瓷电容,这使得它在多种电路配置中都非常灵活。Diodes公司提供了全面的技术支持和服务,包括详细的应用手册和技术文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备在负载突变时输出电压波动较大。
    解决方案:确保输入端和输出端都正确安装适当的电容,以提供足够的旁路电容,从而改善瞬态响应。
    2. 问题:设备在高温环境下运行不稳定。
    解决方案:检查散热设计,确保器件在额定工作温度范围内正常工作。如有必要,可以增加外部散热片或改进PCB布局以改善散热。
    3. 问题:设备在开启和关闭过程中出现异常。
    解决方案:确保输入电压逐渐上升或下降,避免瞬间电压变化过大。同时,正确配置使能引脚以确保稳定开启和关闭。

    总结和推荐


    综上所述,AP2125是一款性能优异、高度可靠的300mA低压差线性稳压器,适用于各种需要高精度、低噪声和低静态电流的应用场景。该产品的出色表现和广泛应用前景使其成为业界的一款优秀选择。我们强烈推荐AP2125用于各种电池供电设备和其他需要高效率和稳定性的应用中。

AP2125KS-1.8TRG1参数

参数
输出电流 300mA
最大输出电压 1.8V
输出类型 Fixed
Iq-静态电流 90μA
最小输入电压 2.3V
最大输入电压 6V
最小输出电压 1.8V
稳压器数量 1
极性 正极
最大压差@电流 360mV@ 300mA
纹波抑制-PSRR 70dB(100Hz~1kHz)
线路调节 15mV
负载调节 15mV
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP2125KS-1.8TRG1厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP2125KS-1.8TRG1数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES AP2125KS-1.8TRG1 AP2125KS-1.8TRG1数据手册

AP2125KS-1.8TRG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7876
200+ ¥ 0.5434
1500+ ¥ 0.495
3000+ ¥ 0.462
库存: 910
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.78
