AP7363-18D-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 65dB~61dB(120Hz~1kHz) 1.2mA 正极 Fixed 1.5A 1 1.8V 2.2V 1.8V 5.5V 240mV@ 1.5A 0.18%/A(Typ) 0.04(Typ) TO-252-3 贴片安装,黏合安装 6.58mm*6.1mm*2.29mm
供应商型号: AV-S-DIIAP736318D13
供应商: Avnet
标准整包数: 2500

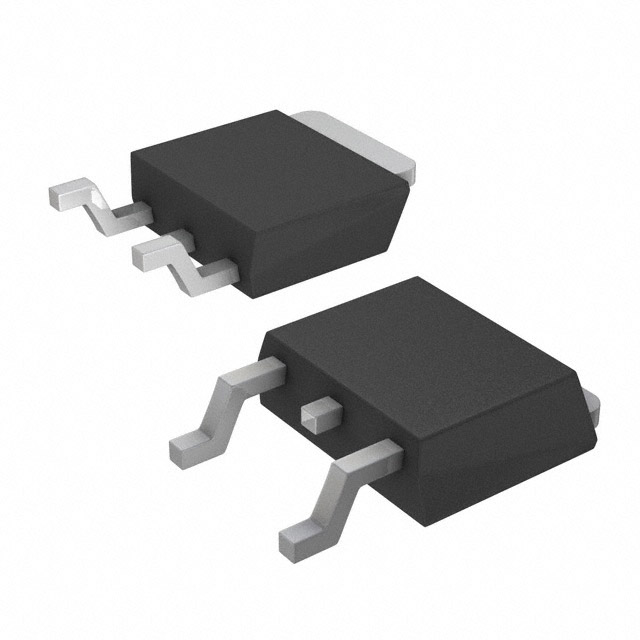

DIODES LDO稳压器 AP7363-18D-13

AP7363-18D-13概述

    AP7363 1.5A低静态电流、快速瞬态超低压差线性稳压器

    产品简介


    AP7363 是一款由 Diodes Incorporated 生产的1.5A可调输出电压的线性稳压器,具有超低压差特性。它适用于各种低电压微处理器应用,并提供稳定的电源供应。AP7363的主要特点包括超低压差、快速瞬态响应、宽输入电压范围、低静态电流等,使得它在多个应用领域表现出色,包括打印机、图形卡、DVD播放器、机顶盒、路由器等ASIC电源供应系统,以及FPGA和DSP核心或I/O电源供应。

    技术参数


    - 输出电流: 1.5A
    - 输入电压范围: 2.2V 至 5.5V
    - 输出电压: 0.6V 至 5.0V(可调)
    - 固定输出选项: 1.0V, 1.2V, 1.5V, 1.8V, 2.5V, 3.3V
    - 过载保护: 内置电流限制和热关断功能
    - 典型静态电流: 约为0.5mA
    - 温度范围: -40°C 至 +85°C
    - 封装形式: U-DFN2030-8, SO-8EP, SOT223, TO252

    产品特点和优势


    1. 超低压差: 在1.5A负载时,压降仅为190mV。
    2. 宽输入电压范围: 支持2.2V至5.5V的输入电压。
    3. 良好的瞬态响应: 对于输入电压和负载电流的变化具有出色的瞬态响应能力。
    4. 极低静态电流: 静态电流在关闭模式下仅25nA,大大减少了功耗。
    5. 集成保护功能: 包括电流限制和热关断保护功能,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 打印机、图形卡、DVD播放器、机顶盒、路由器等ASIC电源供应
    - FPGA和DSP核心或I/O电源供应
    使用建议
    1. 输入电容选择: 推荐使用至少2.2µF的陶瓷电容器连接到IN和GND引脚,以滤除输入电源的瞬变噪声。
    2. 输出电容配置: 输出电容必须靠近OUT和GND引脚放置,以提高稳定性并减少瞬态负载下的波动。
    3. 调整输出电压: 通过外部电阻分压器设置输出电压,使用公式计算输出电压值。

    兼容性和支持


    AP7363与多种封装形式兼容,包括U-DFN2030-8, SO-8EP, SOT223, 和 TO252。Diodes Incorporated 提供详尽的技术支持和文档,帮助用户理解和正确使用该产品。

    常见问题与解决方案


    1. 问题: 设备在高负载情况下工作不稳定。
    - 解决方案: 确保正确的输入和输出电容配置,并检查负载电流是否超过最大额定值。

    2. 问题: 设备出现过热现象。
    - 解决方案: 检查散热设计是否合理,增加外部散热片以增强散热效果。同时,确保设备的环境温度不超过额定的最大工作温度。

    总结和推荐


    AP7363是一款高性能、高可靠性的低压差线性稳压器。它凭借其超低压差、快速瞬态响应和宽输入电压范围等特点,在众多应用场合中展现出显著的优势。特别是在需要低功耗和高效率的应用环境中,如便携式设备和工业控制系统中,AP7363能够提供卓越的性能。因此,我们强烈推荐使用AP7363作为电源管理解决方案的一部分。

AP7363-18D-13参数

参数
极性 正极
输出类型 Fixed
最大输出电压 1.8V
负载调节 0.18%/A(Typ)
稳压器数量 1
最大压差@电流 240mV@ 1.5A
纹波抑制-PSRR 65dB~61dB(120Hz~1kHz)
输出电流 1.5A
Iq-静态电流 1.2mA
最小输入电压 2.2V
最大输入电压 5.5V
线路调节 0.04(Typ)
最小输出电压 1.8V
长*宽*高 6.58mm*6.1mm*2.29mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP7363-18D-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP7363-18D-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES AP7363-18D-13 AP7363-18D-13数据手册

AP7363-18D-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
