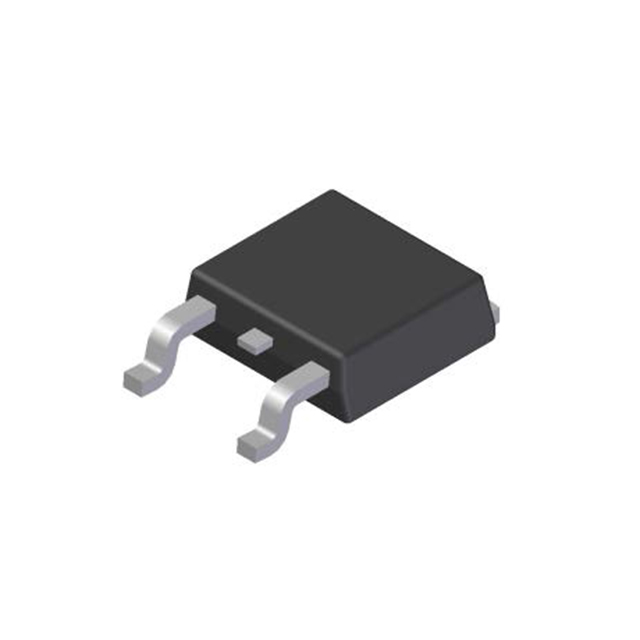

ZXTR2005K-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 45dB(100Hz) 500μA 正极 Fixed 50mA 1 5V 10V 5V 100V 350mV 300mV TO-252-3 贴片安装,黏合安装 6.58mm*6.1mm*2.37mm
供应商型号: 11MZ-ZXTR2005K-13
供应商: 云汉优选
标准整包数: 1
DIODES LDO稳压器 ZXTR2005K-13

ZXTR2005K-13概述

    ZXTR2005K: 100V 输入 5V 50mA 调压晶体管

    1. 产品简介


    ZXTR2005K 是一种集成晶体管、齐纳二极管和电阻的单片集成电路,可作为高压线性调节器使用。该器件在15mA输出电流时提供5V的标称输出电压。其主要功能是为高压应用设计,适用于标准线性调节器无法使用的情况。ZXTR2005K采用TO252封装形式,可有效减小PCB面积,并减少组件数量。

    2. 技术参数


    - 输入电压:10V至100V(用于受调节输出电压)
    - 输出电压:5V ±10%
    - 连续输入和输出电流:450mA
    - 峰值脉冲输入和输出电流:2A
    - 最大输出电压:VIN + 5V 或 11V 中的较小值
    - 连续输出电流(VIN=48V):50mA
    - 脉冲输出电流(VIN=48V,脉宽=100μs):830mA
    - 脉冲输出电流(VIN=48V,脉宽=10ms):170mA
    - 热阻,结到环境:44°C/W(带散热铜箔时为90°C/W)
    - 热阻,结到引脚:8.4°C/W
    - 热阻,结到外壳:14.6°C/W
    - 推荐工作结温范围:-40°C 至 +125°C
    - 最大存储和操作温度范围:-65°C 至 +150°C
    - 静电放电(ESD)等级:人体模型(ESD HBM):4,000V;机器模型(ESD MM):400V

    3. 产品特点和优势


    - 高电压输入:ZXTR2005K 可承受高达100V的输入电压,使其在高电压应用中表现优异。
    - 完全集成:采用TO252封装,将所有关键组件集成在一起,减少了设计复杂度和成本。
    - 环保材料:无铅且符合RoHS标准,不含有卤素和锑,是“绿色”设备。
    - 高可靠性:通过了AEC-Q101认证,适合高可靠性应用。
    - 低功耗:低至260µA的静态电流,保证系统的低功耗运行。

    4. 应用案例和使用建议


    ZXTR2005K 广泛应用于多种场合,如启动开关、网络设备、电信设备及PoE(以太网供电)。例如,在启动开关中的应用中,ZXTR2005K可以稳定5V的输出电压,适用于各种需要高压稳定电源的场合。在实际应用中,建议连接适当的旁路电容以提高稳定性,例如1µF的电容接地,10µF的电容连接到输出端。

    5. 兼容性和支持


    ZXTR2005K 可与多种电路板和其他电子元器件兼容。制造商提供了详细的安装指南和热管理建议,确保在各种应用中获得最佳性能。厂商还提供了丰富的技术支持资源,帮助客户解决问题和提升系统性能。

    6. 常见问题与解决方案


    - 问题: 静态电流过高。
    - 解决办法: 确保外围电路正确连接,并检查负载电流是否超出规定范围。
    - 问题: 输出电压不稳定。
    - 解决办法: 检查输入电压是否稳定,并确认外围电容是否正确连接。
    - 问题: 温度过高导致保护动作。
    - 解决办法: 检查散热措施是否到位,增加散热铜箔或改进散热设计。

    7. 总结和推荐


    ZXTR2005K 是一款专为高电压应用设计的高性能线性调节器。它具有高可靠性、低功耗和环保特性,非常适合网络、电信和PoE等领域的应用。建议在需要高压稳定电源的应用中使用此产品,尤其是在空间受限的设计中,其紧凑的封装能够带来显著的优势。总体而言,ZXTR2005K 是一个值得信赖的选择。

ZXTR2005K-13参数

参数
输出电流 50mA
最小输出电压 5V
极性 正极
最大输入电压 100V
最大压差@电流 -
线路调节 300mV
负载调节 350mV
稳压器数量 1
Iq-静态电流 500μA
最小输入电压 10V
纹波抑制-PSRR 45dB(100Hz)
输出类型 Fixed
最大输出电压 5V
长*宽*高 6.58mm*6.1mm*2.37mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXTR2005K-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR2005K-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR2005K-13 ZXTR2005K-13数据手册

ZXTR2005K-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.37 ¥ 3.0898
10+ $ 0.3157 ¥ 2.6365
30+ $ 0.245 ¥ 2.046
100+ $ 0.22 ¥ 1.8372
500+ $ 0.208 ¥ 1.737
库存: 195
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 3.08
