首页  >  产品百科  >  ZXTR2012P5-13

ZXTR2012P5-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: DiodesZetex 线性稳压芯片, 13.2 V输出, 50mA最大输出, 单路输出, PowerDI 5, 表面贴装, 3针
供应商型号: AV-S-DIIZXTR2012P513
供应商: Avnet
标准整包数: 5000

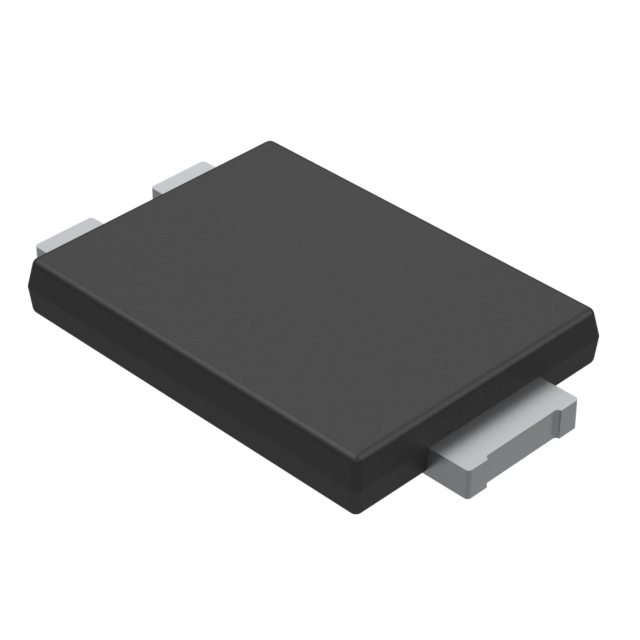

DIODES LDO稳压器 ZXTR2012P5-13

ZXTR2012P5-13概述

    ZXTR2012P5 技术手册概览

    产品简介


    ZXTR2012P5 是一款由 Diodes Incorporated 生产的高电压线性调节器晶体管,集成一个晶体管、齐纳二极管和电阻。它的主要功能是在 15V 到 100V 的输入电压范围内,提供 12V ± 10% 的稳定输出电压。ZXTR2012P5 主要用于高压应用场合,适用于启动开关、网络、电信及电力以太网(PoE)等领域。

    技术参数


    - 输入电压范围:15V 至 100V(为保持受控输出电压)
    - 输出电压:12V ± 10%
    - 最大输出电流:50mA(连续),880mA(脉冲)
    - 最大热功率耗散:1.82W(单次脉冲)
    - 热阻:55°C/W(稳态热阻)
    - 工作温度范围:-40°C 至 +125°C
    - 最大存储温度范围:-65°C 至 +150°C

    产品特点和优势


    ZXTR2012P5 的主要特点是:
    - 高度集成:包含晶体管、齐纳二极管和电阻于一体,减少 PCB 面积和组件数量。
    - 全铅环保:符合 RoHS 标准,无卤素和锑化物。
    - 高可靠性:通过 AEC-Q101 认证,适用于高可靠性需求的应用场合。
    - 安全认证:通过 ESD 测试,具备抗静电放电能力。

    应用案例和使用建议


    ZXTR2012P5 适用于多种应用场合,例如:
    - 启动开关
    - 网络设备
    - 电信设备
    - 电力以太网(PoE)
    使用建议:
    - 为保证输出稳定性,建议在输入端连接 1µF 电容,在输出端连接 10µF 电容。
    - 维持输出电流在推荐范围内,以避免过载情况发生。
    - 在高温环境下使用时,确保有足够的散热措施。

    兼容性和支持


    ZXTR2012P5 与标准的 PowerDI5 封装兼容,方便与其他同类封装的产品配合使用。制造商提供了全面的技术支持,包括应用指南和详细的安装说明。

    常见问题与解决方案


    1. 问题:如何防止过载?
    - 解决方案:确保输出电流不超过 50mA(连续),880mA(脉冲)。
    2. 问题:在极端温度下工作会有什么影响?
    - 解决方案:遵循推荐的工作温度范围(-40°C 至 +125°C),并考虑使用散热措施以保证最佳性能。

    总结和推荐


    ZXTR2012P5 是一款高性能的高压线性调节器晶体管,具备优秀的电气特性和广泛的应用前景。其高度集成和环保特性使其在各种工业应用中具有很强的竞争力。对于需要高压、高可靠性及良好散热性能的应用场合,推荐使用 ZXTR2012P5。此外,制造商提供了详细的技术支持和应用指南,使得产品的安装和调试更加便捷。

ZXTR2012P5-13参数

参数
负载调节 750mV
最小输入电压 15V
极性 正极
最小输出电压 12V
稳压器数量 1
输出电流 50mA
输出类型 Fixed
Iq-静态电流 400μA
最大输出电压 12V
纹波抑制-PSRR 45dB(100Hz)
最大压差@电流 -
线路调节 750mV
最大输入电压 100V
长*宽*高 3.97mm(长度)*5.37mm(宽度)
通用封装 PDI-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXTR2012P5-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR2012P5-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR2012P5-13 ZXTR2012P5-13数据手册

ZXTR2012P5-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1794 ¥ 1.5879
15000+ $ 0.1778 ¥ 1.5738
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 7939.5
