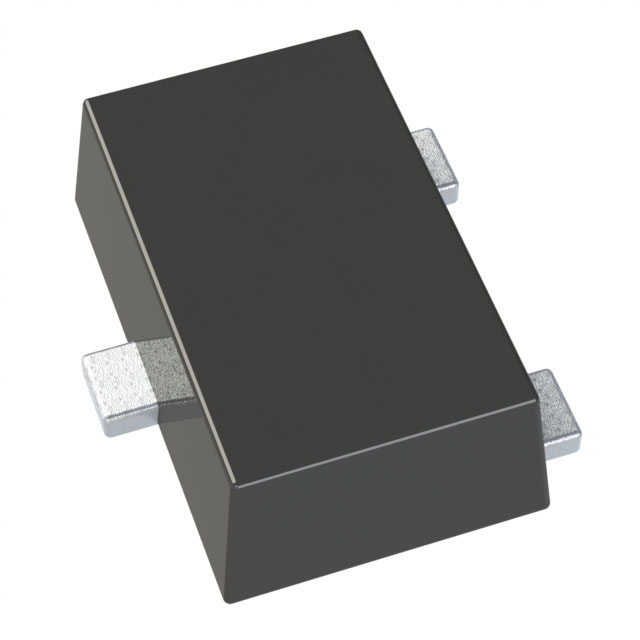

ZXMS6004FFQTA

产品分类: 其他驱动器
厂牌: DIODES
产品描述: 低端 SOT-23F 贴片安装,黏合安装 2.9mm*1.65mm*900μm
供应商型号: 26M-ZXMS6004FFQTA
供应商: 云汉优选
标准整包数: 1
DIODES 其他驱动器 ZXMS6004FFQTA

ZXMS6004FFQTA概述

    ZXMS6004FFQ:60V N-Channel Self Protected Enhancement Mode MOSFET

    产品简介


    ZXMS6004FFQ是一款由Diodes Incorporated推出的智能型增强模式N沟道自保护MOSFET,特别适合在恶劣环境中使用的场合。该器件集成了过温、过流、过压(主动钳位)和ESD保护功能,使其适用于多种需要高可靠性的电路设计。该产品主要用于低压侧开关,在3.3V或5V微控制器的驱动下工作,典型应用包括照明设备、电机控制和其他电阻、电感、电容负载的开关应用。

    技术参数


    - 连续漏源电压 (VDS):60V
    - 导通电阻 (RDS(ON)):500mΩ
    - 额定负载电流 (VIN = 5V):1.3A
    - 钳位能量 (EAS):90mJ
    - 最大输入电压 (VIN):-0.5 ... +6V
    - 持续输入电流 (VIN = 3.3V):2A
    - 持续输入电流 (VIN = 5V):2.5A
    - 单脉冲无钳位感应能量 (TJ = +25°C, ID = 0.5A, VDD = 24V):90mJ
    - 热阻 (RθJA):150°C/W(常规条件下),83°C/W(高热容量条件下)
    - 最大结温 (TJ):-40到+150°C
    - 存储温度范围 (TSTG):-55到+150°C

    产品特点和优势


    - 紧凑型高功率耗散封装
    - 低输入电流
    - 逻辑级输入(3.3V和5V)
    - 短路保护带自动重启
    - 过压保护(主动钳位)
    - 过温关断带自动重启
    - 完全无铅,符合RoHS标准
    - 符合AEC-Q101标准,汽车级认证

    应用案例和使用建议


    ZXMS6004FFQ广泛应用于需要承受大启动电流的负载中,如灯泡和电机等。它也适合用于电阻性、电感性和电容性负载的开关应用。为了更好地利用该器件,建议在使用前进行详细的电路仿真和热仿真以确保电路稳定性和可靠性。此外,应考虑使用散热片或加装冷却风扇来提高其散热能力。

    兼容性和支持


    ZXMS6004FFQ采用SOT23F封装,与其他标准SOT23封装的组件具有良好的兼容性。Diodes Incorporated为用户提供详尽的技术文档和在线支持,包括PPAP认证和质量保证服务,确保产品在不同应用中的适用性和可靠性。

    常见问题与解决方案


    - 问题:长时间处于高温环境下是否会降低产品寿命?
    - 解决方案:建议定期监测器件温度,使用散热装置以防止过温。根据温度等级选择合适的散热策略,以延长使用寿命。
    - 问题:如何判断设备已进入过载状态?
    - 解决方案:通过监控输出电流和电压,如果发现异常波动,可能是过载导致的。设备内置的过载保护机制会自动启动保护,避免损坏。

    总结和推荐


    ZXMS6004FFQ凭借其紧凑的封装、优异的电气性能和强大的自我保护功能,在各种严苛的应用环境中表现出色。其独特的设计和高可靠性使得它成为多种应用场景的理想选择。推荐在需要高效、可靠的开关应用中使用该器件,特别是对于需要长期运行且不希望频繁更换的电路。

ZXMS6004FFQTA参数

参数
驱动数量 -
拓扑 低端
长*宽*高 2.9mm*1.65mm*900μm
通用封装 SOT-23F
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXMS6004FFQTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMS6004FFQTA数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES ZXMS6004FFQTA ZXMS6004FFQTA数据手册

ZXMS6004FFQTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3312
10+ ¥ 2.7106
100+ ¥ 2.1521
500+ ¥ 1.8733
1000+ ¥ 1.7288
库存: 1254
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.33
