AP1084T25G-U

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 10mA 正极 Fixed 5A 1 2.5V 12V 1.4V@ 5A TO-220-3 通孔安装
供应商型号: AP1084T25G-UDI-ND
供应商: Digi-Key
标准整包数: 50
DIODES LDO稳压器 AP1084T25G-U

AP1084T25G-U概述

    AP1084:5A 低导通压降正向可调或固定模式稳压器

    产品简介


    AP1084 是一款由 Diodes Incorporated 设计的低压差(Low Dropout, LDO)正向调节器,提供 5.0A 的输出电流能力。该稳压器特别适用于低电压集成电路的应用,如高速总线终端和低电流 3.3V 逻辑电源供应。此外,它还适用于诸如显卡(VGA cards)等其他应用场景。

    技术参数


    - 最大导通压降:1.4V(满载电流)
    - 内置热关断保护
    - 输出电流限制
    - 可调输出电压:1.5V、1.8V、2.5V、3.3V、5.0V
    - 快速瞬态响应
    - 良好的噪声抑制
    - 封装类型:TO252-3L、TO263-3L 和 TO220-3L
    - 绿色模具化合物(无溴、无锑)

    产品特点和优势


    AP1084 具有低至 1.4V 的导通压降,能够在 4.7 至 12V 输入范围内提供 1.25 到 3.3V 的稳定输出。其内置的热关断和输出电流限制机制确保了产品的稳定性和可靠性。此外,AP1084 提供快速瞬态响应和良好的噪声抑制能力,使得其成为各种高性能应用的理想选择。

    应用案例和使用建议


    AP1084 在多个应用场景中表现出色,例如:
    - 高速总线终端:提供稳定的 3.3V 电源供应,适用于高速通信接口。
    - 显卡(VGA cards):提供精准的 3.3V 电源,满足高负载电流需求。
    使用建议:
    - 布局优化:确保输出电容尽可能靠近 VOUT 引脚,以减少高频振荡。
    - 温度管理:保持工作温度在推荐范围内,以避免热关断。
    - 选型注意事项:在高负载应用中,应确保负载路径尽量短,以减小负载调节误差。

    兼容性和支持


    AP1084 适用于多种封装类型(TO252-3L、TO263-3L 和 TO220-3L),并且符合 RoHS 标准。厂商提供了详细的使用指南和建议布局图,方便用户进行集成设计。此外,Diodes Incorporated 提供了详尽的技术支持和维护服务,帮助用户解决集成过程中的任何问题。

    常见问题与解决方案


    1. Q: 导通压降过高
    - A: 检查输入电压是否低于 VOUT + 1.4V,并确认输出电容的容值和 ESR 值。
    2. Q: 稳压效果不稳定
    - A: 确保电路中正确安装了外部电阻(R1 和 R2),并检查负载路径是否尽可能短。
    3. Q: 温度过高
    - A: 使用适当的散热措施,保持工作温度在推荐范围内。

    总结和推荐


    AP1084 是一款高性能的低压差正向调节器,具有出色的稳定性和可靠性。其低导通压降和内置保护机制使其非常适合于多种高要求的应用场合。通过遵循厂商的建议布局和使用指南,用户可以充分发挥 AP1084 的性能。因此,强烈推荐将 AP1084 用于需要高性能和稳定电源供应的应用场景。

AP1084T25G-U参数

参数
线路调节 -
稳压器数量 1
最大输入电压 12V
最小输出电压 2.5V
负载调节 -
最大输出电压 -
纹波抑制-PSRR -
输出电流 5A
最小输入电压 -
极性 正极
最大压差@电流 1.4V@ 5A
输出类型 Fixed
Iq-静态电流 10mA

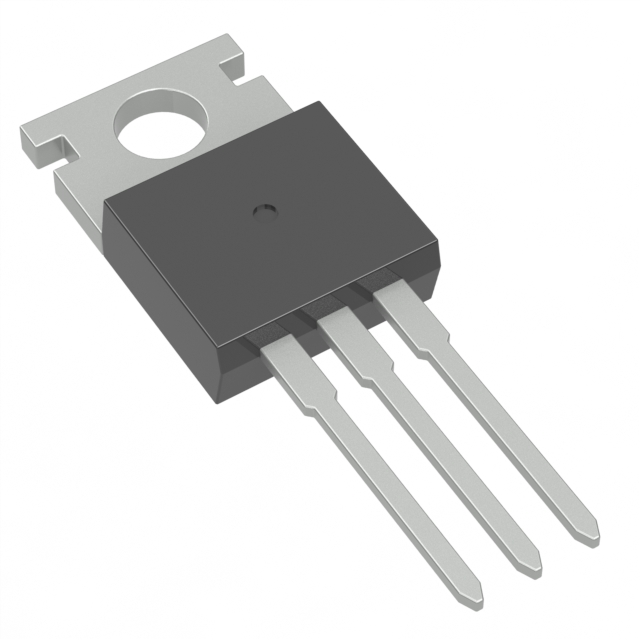

通用封装 TO-220-3
安装方式 通孔安装
包装方式 管装

AP1084T25G-U厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP1084T25G-U数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES AP1084T25G-U AP1084T25G-U数据手册

AP1084T25G-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
