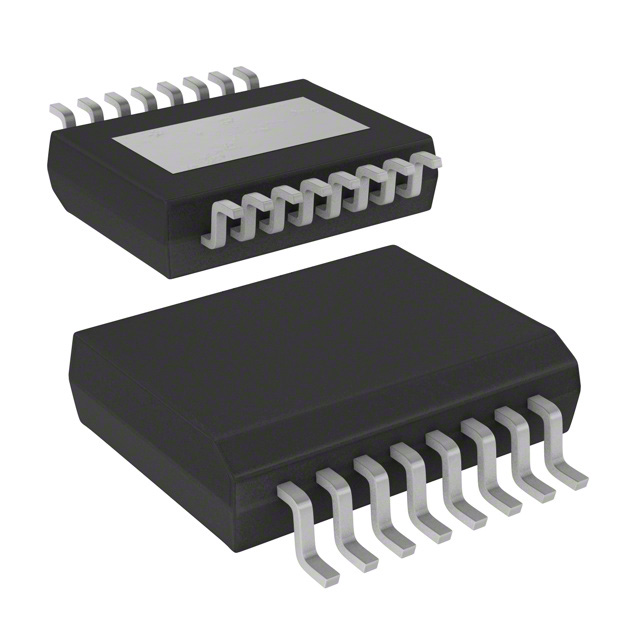

PAM8320RDR

产品分类: 多媒体放大器
厂牌: DIODES
产品描述: DiodesZetex 音频放大器, SOIC封装, 类型:音频, 16引脚, 10W最大功率
供应商型号: PAM8320RDR
供应商: 国内现货
标准整包数: 2500
DIODES 多媒体放大器 PAM8320RDR

PAM8320RDR概述

    PAM8320 20W Mono Class-D Audio Amplifier 技术概述

    产品简介


    PAM8320 是一款由 Diodes Incorporated 生产的高效率单声道 Class-D 音频功率放大器。它专为驱动低至 4Ω 的扬声器而设计,支持桥接负载(BTL)配置。由于其高效率(最高可达 95%)和低功耗,PAM8320 可以在播放音乐时无需额外的散热片。此外,这款放大器具有多种保护功能,如短路保护、热关机、过电压保护和欠压锁定,确保了稳定性和可靠性。

    技术参数


    - 供电范围: 4.5V 至 15V
    - 输出功率: 在 4Ω 负载下,输出功率高达 20W(从 12V 电源)
    - 输入: 单端模拟输入
    - 保护功能: 热保护、短路保护、过电压保护和欠压锁定
    - 封装: SO-16EP 封装
    - 尺寸: 适用于多种音频设备,如 PC 扬声器、蓝牙扬声器、家庭音响系统和有源音箱等

    产品特点和优势


    - 高效能: 最高效率达 95%,大幅降低功耗和热量产生。
    - 内置保护机制: 包括短路保护、热关机、过电压保护和欠压锁定,提升了可靠性。
    - 无噪声启动: 启动和关闭过程中不会产生任何杂音。
    - 紧凑封装: SO-16EP 封装,适用于空间受限的应用场景。
    - 无铅设计: 符合环保标准。

    应用案例和使用建议


    - PC 扬声器: PAM8320 可以驱动多个扬声器,实现更高质量的声音输出。
    - 蓝牙扬声器: 高效的功放使得蓝牙扬声器能够在有限的空间内提供卓越的音质。
    - 家庭音响系统: 通过 BTL 模式,可以驱动双通道扬声器,增强音场效果。
    - 使用建议: 建议选择适当的电容值以保证良好的低频响应。例如,对于输入电阻为 40kΩ 的电路,选择 220nF 的电容可以确保在 20Hz 下获得平坦的低频响应。

    兼容性和支持


    - 兼容性: 与常见的音频信号源和扬声器高度兼容。
    - 技术支持: Diodes Incorporated 提供详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - Q: PAM8320 启动时会产生噪声吗?
    - A: 不会。PAM8320 内置了抗 POP 和抗 Click 的电路,可以确保在启动和关闭过程中不产生任何杂音。
    - Q: 过电压保护如何工作?
    - A: 当供电电压超过 18V 时,PAM8320 会自动禁用输出阶段。当电压降至阈值以下时,自动恢复工作状态。

    总结和推荐


    PAM8320 是一款高性能、高效率的 Class-D 音频放大器,非常适合用于需要高效且可靠的音频系统的各种应用场景。其独特的内置保护机制和高效的功放能力使其在市场上具备很强的竞争力。对于追求高品质音频输出的应用,PAM8320 是一个非常值得推荐的产品。
    总体而言,PAM8320 在其同类产品中表现卓越,无论是从性能还是稳定性方面都表现出色。对于那些寻求高性价比且具备可靠性的音频解决方案的用户来说,PAM8320 是一个理想的选择。

PAM8320RDR参数

参数
最大工作供电电压 15V
最小工作供电电压 4.5V
THD + 噪声 0.05%@ 7W
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 20*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
长*宽*高 9.9mm(长度)*3.9mm(宽度)
通用封装 SO-16(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PAM8320RDR厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PAM8320RDR数据手册

厂牌 PDF简要描述 下载
DIODES 多媒体放大器 DIODES PAM8320RDR PAM8320RDR数据手册

PAM8320RDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.184
5000+ ¥ 2.016
10000+ ¥ 1.9824
20000+ ¥ 1.932
库存: 50000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 5460
直接购买
加入购物车
