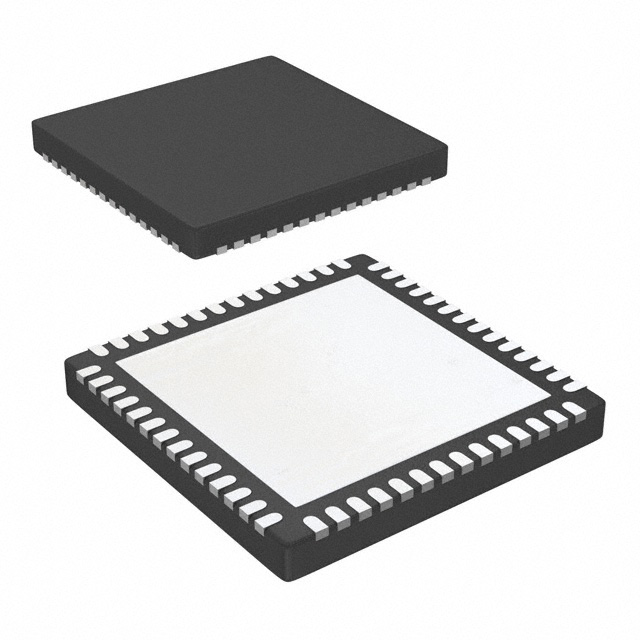

PI3HDX412BDZBEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: Analog Multiplexer Single 1:2 56-Pin TQFN EP T/R
供应商型号: 14M-PI3HDX412BDZBEX
供应商: 云汉优选
标准整包数: 1
DIODES 其他接口芯片 PI3HDX412BDZBEX

PI3HDX412BDZBEX概述

    PI3HDX412BD HDMI 1.4B 1:2 Active Splitter/Demux 技术手册解析

    1. 产品简介


    产品类型: PI3HDX412BD 是一种高速视频传输芯片,专门设计用于高分辨率视频网络,如符合HDMI/DVI标准的系统,能够处理TMDS信号。
    主要功能:
    - 支持高达3.4Gbps的数据率,满足1920x1080 @60Hz或4K @30Hz的显示需求。
    - 提供可控制的输出摆幅水平,可通过引脚控制或I2C控制来调节。
    - 内置预加重技术,以增加上升和下降时间。
    - 支持HDMI 1:2分路模式或1:2解复用模式,带等化和预加重功能。
    应用领域:
    - 显示周边设备盒
    - 数字标牌显示屏
    - 视频处理设备

    2. 技术参数


    主要规格:
    - 数据率:最高3.4Gbps
    - 分辨率:支持4096 x 2160像素分辨率
    - 钟频率:高达340MHz
    - 输入/输出接口:HDMI或DP++
    - 工作电压:3.3V
    - 温度范围:工业温度范围-40°C至85°C
    - 封装形式:56针无铅且环保的TQFN封装
    电气特性:
    - 最大HDMI信号差分输出摆幅:400mV 至 600mV
    - 延迟时间(tpd):2000ps
    - 上升时间(tr)和下降时间(tf):117ps
    - 噪声:峰值到峰值输出抖动(tjitclk(pp)):10ps(时钟),28ps(数据)
    工作环境:
    - 存储温度范围:-65°C至+150°C
    - 操作温度范围:-40°C至+85°C
    - 热阻抗:RθJC 5°C/W, RθJA 24°C/W

    3. 产品特点和优势


    - 高性能: 支持高达3.4Gbps的数据速率,满足高端显示需求。
    - 多功能控制: 可通过引脚或I2C控制进行配置,实现不同的功能设置。
    - 可靠性: 具备出色的ESD/EOS保护功能,确保设备在恶劣环境下仍能稳定运行。
    - 灵活性: 支持多种信号格式和频率,适用于各种应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 用于多屏显示系统的PC图形卡转换设备,支持从PC LCD显示器到投影仪再到电视等多种显示设备之间的切换。
    - 在数字标牌系统中,实现多屏幕的内容传输。
    使用建议:
    - 设计时需注意电源滤波,推荐使用0.1µF和10µF电容,并放置在靠近芯片的位置,以确保稳定的电源供应。
    - 需要避免在接近该芯片的地方布置大电流电路,以减少干扰。

    5. 兼容性和支持


    - 与其他HDMI 1.4B标准兼容,可以直接与其他HDMI设备连接。
    - 厂商提供详细的技术文档和支持服务,有助于快速解决问题和优化设计。

    6. 常见问题与解决方案


    问题1:设备开启后没有响应
    - 解决方法:检查供电电压是否正常,确认OE控制引脚是否正确设置为“高”。
    问题2:信号抖动明显
    - 解决方法:检查接地是否良好,重新调整预加重设置。
    问题3:显示不稳定
    - 解决方法:检查输出端是否正确配置,确保输入和输出信号正确匹配。

    7. 总结和推荐


    总结:
    - PI3HDX412BD是一款高性能的HDMI分路/解复用器,具备优异的数据处理能力和多种配置选项,非常适合高要求的视频传输应用。
    推荐:
    - 鉴于其优秀的性能和广泛的应用范围,强烈推荐在需要高性能HDMI信号处理的项目中使用此芯片。同时,在设计过程中需注意合理的电源管理和布局优化。

PI3HDX412BDZBEX参数

参数
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 QFN-56,QFN-72
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
