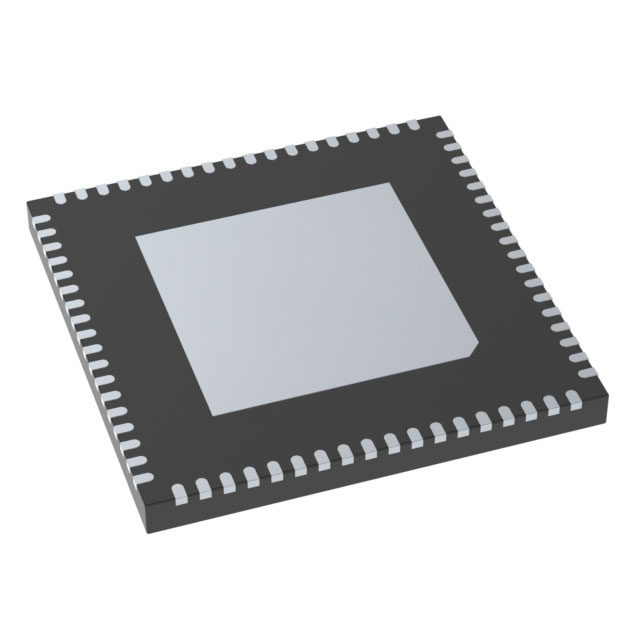

PI6CB332000ZDIEX

产品分类: 时钟缓存器
厂牌: DIODES
产品描述: 3.135V 3.465V 200MHz VQFN-10010072 贴片安装,黏合安装
供应商型号: PI6CB332000ZDIEX
供应商: 国内现货
标准整包数: 2500
DIODES 时钟缓存器 PI6CB332000ZDIEX

PI6CB332000ZDIEX概述


    产品简介


    产品名称:PI6CB332000
    产品类型:PCIe 4.0/5.0时钟缓冲器
    主要功能:
    - 分配参考时钟用于UPI、SAS、SATA和其他应用。
    - 提供20个差分低功耗HCSL输出,具有片上终端。
    - 支持Intel的DB2000Q引脚布局。
    - 非常低的抖动输出,满足PCIe Gen 1至Gen 5的要求。
    应用领域:
    - 服务器
    - 存储设备
    - 通信设备
    - 工业自动化系统
    - 汽车电子

    技术参数


    - 电源电压: 3.3V(VDD,VDDA)
    - 输入频率: 100MHz 至 200MHz
    - 差分输出对输出偏移: <50ps
    - 加性相位抖动:
    - PCIe Gen 1/2/3/4 <30fs RMS
    - PCIe Gen 5 <20fs RMS
    - 工作温度范围: -40°C至85°C(工业级)
    - 存储温度范围: -65°C至150°C
    - 供电电流:
    - 正常工作电流:210mA至250mA
    - 电源关闭电流:1.8mA至3.0mA
    - ESD保护(HBM): 2000V

    产品特点和优势


    - 非常低的抖动: 通过Diodes的专有设计实现,确保符合PCIe Gen 1至Gen 5的标准。
    - 片上终端: 节省80个外部电阻并简化布局。
    - 配置灵活: 可以通过硬连线引脚或SMBus进行配置。
    - 完全无铅且符合RoHS标准: 环保设计,适合绿色应用。
    - 适用于汽车应用: 提供特定变更控制(AEC-Q100/101/104/200标准,PPAP能力,IATF 16949认证设施制造)。

    应用案例和使用建议


    应用案例:
    - 在一台高带宽服务器中,PI6CB332000可以高效地分配参考时钟,支持多通道PCIe Gen 4和Gen 5应用。
    - 在存储设备中,该缓冲器可以减少信号失真,提高数据传输的稳定性和可靠性。
    使用建议:
    - 在安装前检查所有连接和接地是否正确,特别是GND和GNDA引脚。
    - 由于片上终端设计,可以节省外部电阻,但仍需根据具体电路需求检查是否需要额外的外部元件。
    - 利用SMBus进行配置时,应遵循相关的配置协议和电平要求,避免电平不匹配导致的信号问题。

    兼容性和支持


    - 兼容性: 与PCIe Gen 1至Gen 5标准兼容,支持Intel的DB2000Q引脚布局。
    - 技术支持: Diodes Incorporated提供全面的技术支持和维护服务,对于汽车应用可联系当地代表进行进一步咨询。

    常见问题与解决方案


    1. 问:如何确认PI6CB332000的电源是否正常?
    - 答: 检查PWRGD/PWRDN#引脚,若信号为低电平则表示电源故障。

    2. 问:如何调节输出使能?
    - 答: 通过设置OE#引脚,将引脚置为低电平(OE#=0)以启用输出;高电平(OE#=1)则禁用输出。

    3. 问:如何测量抖动?
    - 答: 使用示波器测量差分信号波形,利用公式计算出抖动值。

    总结和推荐


    综合评估:
    - PI6CB332000具备非常低的抖动,支持多种PCIe标准,提供了出色的时钟分配功能。
    - 具备灵活性和配置选项,特别适合高性能计算和通信领域。
    - 绿色环保设计和长期可靠的性能使其成为工业和汽车应用的理想选择。
    推荐:
    - 强烈推荐用于需要高可靠性和低抖动的应用场景,特别是在PCIe Gen 4和Gen 5环境中。

PI6CB332000ZDIEX参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
输出信号类型 -
最大传播延迟时间 -
最大输入频率 200MHz
差分 - 输入:输出
电路数 1
输入信号类型 -
输出数量 -
72-VFQFN Exposed Pad
通用封装 VQFN-10010072
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
