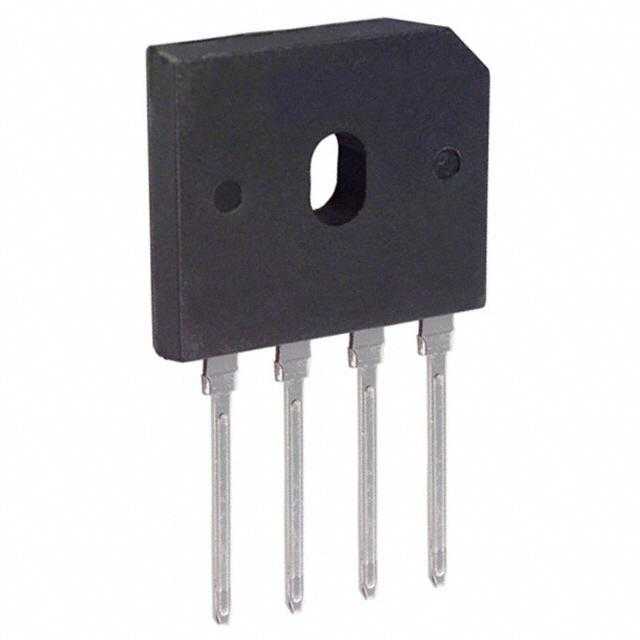

GBU402

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 200V 150A 5μA 4A GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: GBU402
供应商: Avnet
标准整包数: 1
DIODES 整流二极管/整流桥 GBU402

GBU402概述

    GBU4005 - GBU410 4.0A Glass Passivated Bridge Rectifier

    产品简介


    GBU4005至GBU410系列是玻璃封装的桥式整流器,适用于单相60Hz电阻性或电感性负载。该系列产品具备高可靠性,广泛应用于各种电源管理应用中,如家电、工业设备和通信系统等。

    技术参数


    | 特性 | 符号 | 型号 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50-1000 | V |
    | 工作峰值反向电压 | VRWM | 50-1000 | V |
    | 直流阻断电压 | VR | 50-1000 | V |
    | RMS反向电压 | VR(RMS) | 35-700 | V |
    | 平均正向整流电流(注1) | I(AV) | 4.0 | A |
    | 非重复峰值正向浪涌电流 | IFSM | 150 | A |
    | 正向电压(每元件)(注2) | VFM | 1.0 | V |
    | 峰值反向电流 | IR | 5.0 | μA |
    | 熔断I²t等级(注3) | I²t | 93 | A²s |
    | 每元件典型总电容(注4) | CT | 80 | pF |
    | 典型热阻(结到外壳)(注5) | RΘJC | 2.2 | °C/W |
    | 操作和存储温度范围 | Tj, TSTG | -55 to +150 | °C |

    产品特点和优势


    - 玻璃封装二极管结构:提供高可靠性和长期稳定性。
    - 高外壳击穿电压:达到1500VRMS。
    - 低反向漏电流:提高设备的效率和可靠性。
    - 高过载浪涌电流:可承受高达150A的峰值浪涌电流。
    - 适用于PCB应用:适合紧凑型设计。
    - UL认证:符合安全标准。

    应用案例和使用建议


    - 应用案例:GBU4005至GBU410系列广泛用于家庭电器、工业设备和通信设备的电源管理系统。
    - 使用建议:在设计中需要考虑散热措施,以确保器件在高温环境下正常工作。例如,在安装过程中建议使用铜板散热片,并注意焊接扭矩不应超过5.0英寸磅。

    兼容性和支持


    - 兼容性:该产品设计适用于广泛的PCB布局,可与其他常见的电子元器件和设备无缝集成。
    - 支持和维护:厂商提供了详细的使用指南和技术支持,确保用户能够充分利用其优势。

    常见问题与解决方案


    1. 问题:设备在高温下性能下降
    - 解决方案:增加散热措施,如使用更大的散热片或增强空气流通。
    2. 问题:安装后发现焊接不良
    - 解决方案:检查焊接工艺和温度控制,必要时重新焊接,确保焊接质量。
    3. 问题:设备启动时出现异常电流
    - 解决方案:确认负载是否匹配,检查电路连接和负载的稳定性。

    总结和推荐


    GBU4005至GBU410系列桥式整流器凭借其高可靠性、良好的散热性能和适用于多种应用场景的特点,成为电源管理领域的理想选择。特别是在家电和工业应用中,该系列产品表现出色,具有明显的市场竞争力。强烈推荐此系列产品给需要高性能电源管理解决方案的设计工程师和制造商。

GBU402参数

参数
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 150A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU402厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

GBU402数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES GBU402 GBU402数据手册

GBU402封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2896 ¥ 2.511
库存: 320
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.51
