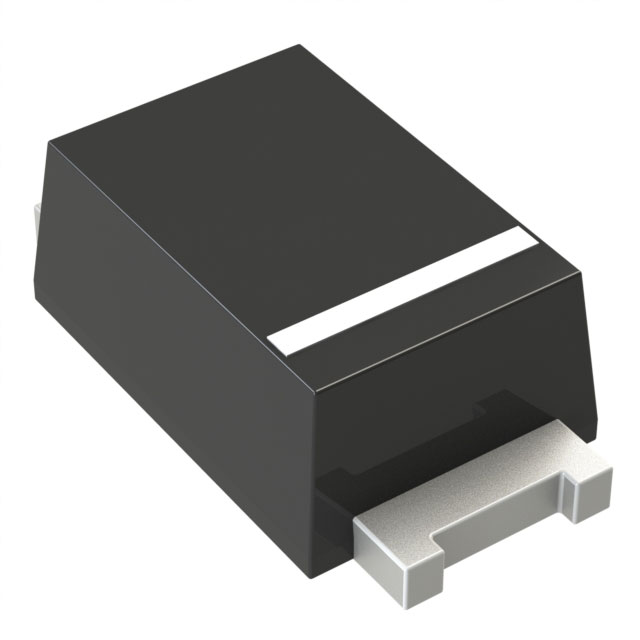

BZT52HC18WF-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±6.39% 50nA 18V 20Ω 830mW 独立式 SOD-123F 贴片安装 1.7mm*3.5mm*810μm
供应商型号: 30C-BZT52HC18WF-7 SOD123F
供应商: 云汉优选
标准整包数: 1
DIODES 齐纳(稳压)二极管 BZT52HC18WF-7

BZT52HC18WF-7概述

    BZT52HC2V4WF - BZT52HC47WF Surface Mount Zener Diode

    1. 产品简介


    BZT52HC2V4WF 至 BZT52HC47WF 是由 Diodes Incorporated 生产的表面贴装型齐纳二极管,适用于多种电路保护和稳压应用。这类二极管广泛应用于消费电子产品、通信设备、工业控制系统等领域,能够有效地保护敏感电路免受过电压的影响。

    2. 技术参数


    这些齐纳二极管的关键技术规格如下:
    - 最大额定值
    - 前向电压:0.9V(IF = 10mA)
    - 前向电流:250mA
    - 功率耗散(注6):375mW
    - 功率耗散(注7):830mW
    - 热阻(结到环境空气):330°C/W(注6),150°C/W(注7)
    - 工作温度范围:-65°C 到 +150°C
    - 电气特性
    - 齐纳电压范围:2.2V 至 50V
    - 最大齐纳阻抗:450Ω
    - 温度系数:±3.5mV/°C
    - 总电容:最大 32.9pF
    - 反向电流:最大 50µA(2V4),最大 32.9µA(47V)

    3. 产品特点和优势


    这些齐纳二极管具有以下特点和优势:
    - 扁平引脚封装设计,提供低剖面和高功率耗散能力。
    - 无铅且完全符合RoHS标准,环保且可靠。
    - 无卤素和锑,满足绿色生产要求。
    - 通过AEC-Q101标准认证,确保高可靠性。
    - SOD123F(Type B)封装,体积小,易于集成。

    4. 应用案例和使用建议


    这些齐纳二极管广泛应用于需要过电压保护和稳压的场合,例如电源电路、通信接口电路等。实际应用时,应根据具体的工作电压选择合适的齐纳电压等级,并考虑散热措施以保证安全工作。对于大功率应用,建议增加散热片以降低热阻。

    5. 兼容性和支持


    这些齐纳二极管具有广泛的兼容性,可与其他标准表面贴装设备无缝集成。Diodes Incorporated 提供详尽的技术支持和售后保障,用户可通过官网获取更多相关信息和资料。

    6. 常见问题与解决方案


    - 问题:如何选择合适的齐纳电压?
    - 解答: 根据应用需求选择齐纳电压,通常要高于工作电压并留有足够的余量。如需精确选择,请参考电气特性表。
    - 问题:如何确定最佳散热设计?
    - 解答: 参考制造商提供的热阻参数(RθJA),结合实际工作条件计算散热需求,并考虑加装散热片或其他散热措施。

    7. 总结和推荐


    这些齐纳二极管以其独特的设计、出色的性能和高可靠性,在多种应用中表现出色。其环保特性和高性价比使其成为电子工程师的理想选择。强烈推荐使用这些齐纳二极管,以提高系统的稳定性和可靠性。

BZT52HC18WF-7参数

参数
配置 独立式
最大功率 375mW
Ir - 反向电流 50nA
最大齐纳阻抗 20Ω
电压容差 ±6.39%
最大功率耗散 830mW
标称齐纳电压 18V
长*宽*高 1.7mm*3.5mm*810μm
通用封装 SOD-123F
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BZT52HC18WF-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BZT52HC18WF-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES BZT52HC18WF-7 BZT52HC18WF-7数据手册

BZT52HC18WF-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
