BAS116LPH4-7B

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 85V 4A 3μs 5nA 215mA 10000,SOT-523 贴片安装 1mm*600μm*370μm
供应商型号: BAS116LPH4-7B
供应商: 国内现货
标准整包数: 1

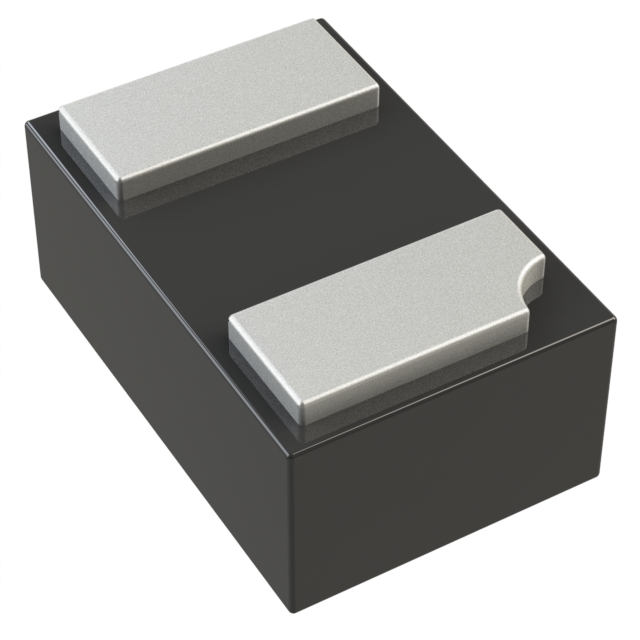

DIODES 整流二极管/整流桥 BAS116LPH4-7B

BAS116LPH4-7B概述

    BAS116LPH4:超小型表面贴装开关二极管

    产品简介


    BAS116LPH4 是一款由 Diodes Incorporated 生产的超小型表面贴装开关二极管。它主要用于各种快速切换和高频信号处理场合。由于其独特的设计和高性能,该二极管在通信设备、消费电子产品及医疗仪器等领域具有广泛的应用前景。

    技术参数


    - 峰值重复反向电压:VRRM = 85V
    - 工作峰值反向电压:VRWM = 85V
    - 直流阻断电压:VR = 85V
    - 最大正向连续电流:IFM = 215mA
    - 最大重复峰值正向电流:IFRM = 500mA
    - 非重复峰值正向浪涌电流:1.0μs = 4.0A, 1.0ms = 1.0A, 1.0s = 0.5A
    - 功率耗散:PD = 300mW
    - 热阻(结到环境空气):RθJA = 417°C/W
    - 工作温度范围:-55°C 至 +150°C
    - 正向电压:在不同正向电流下,正向电压(VF)为 0.9V 至 1.25V
    - 泄漏电流:在 75V 反向电压下,泄漏电流(IR)为 5.0nA 至 80nA
    - 总电容:CT = 1.5pF
    - 反向恢复时间:trr = 3.0μs

    产品特点和优势


    1. 快速开关速度:适用于需要快速响应的应用场合。
    2. 超小型表面贴装封装:尺寸仅为 1.0×0.6mm,适合空间受限的设计。
    3. 低功耗:热阻低,能够在紧凑的空间内高效散热。
    4. 低正向电压和低泄漏电流:降低能量损耗,提高效率。
    5. 环保材料:无铅设计,符合 RoHS 标准。
    6. 可靠性和耐久性:通过严格的测试,适用于严苛的工作环境。

    应用案例和使用建议


    应用案例:BAS116LPH4 在现代通信设备中用于实现快速开关和信号隔离。例如,在移动电话或无线路由器的射频前端,该二极管可用于高效传输信号而不影响数据速率。
    使用建议:为了确保最佳性能,应根据电路需求选择合适的封装和安装方法。建议使用制造商推荐的焊盘布局进行焊接,并确保良好的散热条件以延长产品寿命。

    兼容性和支持


    - 封装信息:采用 X2-DFN1006-2 封装,可通过 Diodes Incorporated 官网获得详细资料。
    - 支持和维护:Diodes Incorporated 提供全面的技术文档和客户支持服务,包括详细的使用说明和技术咨询。

    常见问题与解决方案


    - 问题1:安装过程中出现不良焊接。
    - 解决方案:检查焊接工艺,确保使用推荐的焊盘布局。
    - 问题2:工作时发热严重。
    - 解决方案:改善散热设计,使用更大的散热片或增加风扇辅助散热。
    - 问题3:出现反向击穿现象。
    - 解决方案:确认工作电压不超过额定值,并检查电路设计以避免过压情况。

    总结和推荐


    综上所述,BAS116LPH4 是一款高性能的表面贴装开关二极管,具有多种显著优势和广泛的应用领域。无论是从性能、可靠性和环保性方面来看,都是一款值得推荐的产品。适用于各类需要高频率、快速响应和紧凑封装的场合。强烈推荐在相关项目中使用此产品,以确保系统的高效运行和长期稳定性。

BAS116LPH4-7B参数

参数
Ir - 反向电流 5nA
Vr-反向电压 85V
反向恢复时间 3μs
正向浪涌电流 4A
配置 -
If - 正向电流 215mA
长*宽*高 1mm*600μm*370μm
通用封装 10000,SOT-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAS116LPH4-7B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BAS116LPH4-7B数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES BAS116LPH4-7B BAS116LPH4-7B数据手册

BAS116LPH4-7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
