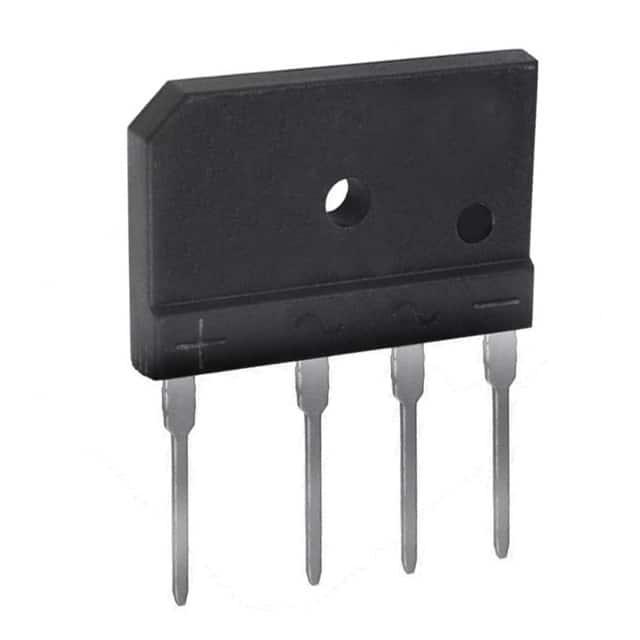

GBJ1010-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 单相整流桥, 10A峰值平均正向电流, 1000V峰值反向重复电压, 4引脚, GBJ封装, 通孔安装
供应商型号: 8234068
供应商: 海外现货
标准整包数: 5
DIODES 整流二极管/整流桥 GBJ1010-F

GBJ1010-F概述

    GBJ10005-GBJ1010 10A玻璃封装桥式整流器技术手册

    产品简介


    GBJ10005-GBJ1010系列是一款适用于印刷电路板(PCB)应用的单相半波整流器。该系列产品采用玻璃封装,适用于电阻性或感性负载,在60Hz频率下运行。对于容性负载,需要降额电流20%。该系列产品广泛应用于电源转换和控制领域,例如开关电源、逆变器和电机驱动系统。

    技术参数


    以下是GBJ10005-GBJ1010系列的主要技术参数:
    - 峰值重复反向电压(VRRM): 50V至1000V
    - 工作峰值反向电压(VRWM): 50V至1000V
    - 直流阻断电压(VR): 50V至1000V
    - 交流反向电压(VR(RMS)): 35V至700V
    - 平均正向整流输出电流(IO): 10A @ 110°C
    - 非重复峰值正向浪涌电流(IFSM): 170A
    - 正向电压(VFM): 1.05V @ IF=5.0A
    - 峰值反向电流(IR): 10µA @ TC=25°C,500µA @ TC=125°C
    - 热熔断额定值(t<8.3ms)(I²t): 120A²s
    - 每元件典型总电容(CT): 55pF
    - 典型结到外壳热阻(RθJC): 1.4°C/W
    - 操作及存储温度范围(Tj, TSTG): -65°C至+150°C

    产品特点和优势


    - 玻璃钝化工艺:提升产品的可靠性和使用寿命。
    - 高壳体击穿电压:高达1500VRMS,确保在高压环境下稳定工作。
    - 低反向泄漏电流:减少功耗,提高效率。
    - 高浪涌过载等级:最大可达170A峰,适应恶劣的工作环境。
    - UL认证:通过UL认证,确保安全可靠。
    - 无铅工艺/符合RoHS标准:环保设计,满足现代电子产品要求。

    应用案例和使用建议


    该系列产品适合用于印刷电路板应用,如电源转换和电机驱动。以下是一些具体的应用场景和使用建议:
    - 电源转换:由于其高耐压能力和低反向漏电流,适合用于需要高效能、低损耗的电源转换应用。
    - 电机驱动:高浪涌电流等级使其能够承受电机启动时的瞬态冲击,提高系统可靠性。
    - 逆变器:应用于逆变器系统时,需注意散热设计,以避免因过热导致的性能下降。
    使用建议:
    - 在容性负载情况下,应适当降低电流,避免损坏设备。
    - 确保良好的散热条件,特别是在高温环境下,避免热失控。

    兼容性和支持


    该产品具有较好的兼容性,可以与多种电路板和电子设备配套使用。Diodes Incorporated提供全面的技术支持和维护服务,包括但不限于产品选型、应用咨询和技术培训。如有任何问题,可通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题一:产品过热
    - 解决方案:增加散热片或改善散热条件,确保在正常工作温度范围内运行。
    - 问题二:电流不稳定
    - 解决方案:检查电路连接是否正确,确保输入电压和电流在规定范围内。
    - 问题三:反向电流过高
    - 解决方案:检查是否出现过压情况,确保工作电压不超过规定极限。

    总结和推荐


    综上所述,GBJ10005-GBJ1010系列具备高可靠性、高稳定性以及良好的环境适应性。特别适合于需要高压、高电流、高可靠性的应用场景。经过详细的分析和测试,强烈推荐该产品在上述应用中使用。

GBJ1010-F参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 170A
配置
If - 正向电流 10A
长*宽*高 30.3mm*4.8mm*24.5mm
通用封装 GBJ
安装方式 通孔安装
零件状态 在售
包装方式 管装
