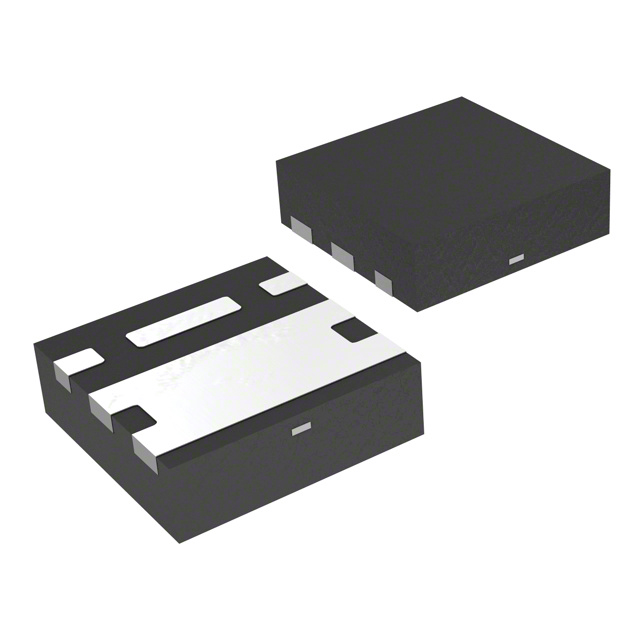

DMN10H170SFDE-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 660mW(Ta) 20V 3V@ 250µA 9.7nC@ 10 V 1个N沟道 100V 160mΩ@ 5A,10V 2.9A 1.167nF@25V DFN 贴片安装
供应商型号: AV-S-DIIDMN10H170SFDE13
供应商: Avnet
标准整包数: 10000
DIODES 场效应管(MOSFET) DMN10H170SFDE-13

DMN10H170SFDE-13概述

    DMN10H170SFDE:高性能N沟道增强型MOSFET

    产品简介


    DMN10H170SFDE是一款由Diodes Incorporated生产的高性能N沟道增强型MOSFET(金属氧化物半导体场效应晶体管)。它被设计用于提高功率管理系统的效率,具有极低的导通电阻(RDS(on))和卓越的开关性能。这款MOSFET特别适用于高效率电源管理和电池供电系统,以及各类驱动电路,如继电器、电磁铁、灯泡、锤子、显示器、内存和晶体管等。

    技术参数


    - 最大漏源电压(VDSS):100V
    - 最大栅源电压(VGSS):±20V
    - 连续漏极电流(ID):
    - TA = +25°C时:2.9A
    - TA = +70°C时:2.3A
    - 脉冲漏极电流(IDM):10A(10µs脉冲,占空比为1%)
    - 热阻(RθJA):
    - 稳态:189°C/W
    - 瞬态:132°C/W
    - 静态漏源导通电阻(RDS(ON)):
    - VGS = 10V,ID = 5.0A时:116~160mΩ
    - VGS = 4.5V,ID = 5.0A时:126~200mΩ
    - 输入电容(Ciss):最大值为1167pF(VDS = 25V,VGS = 0V,f = 1.0MHz)

    产品特点和优势


    1. 低导通电阻:RDS(on)在不同电压下均表现优异,显著降低功耗。
    2. 超薄设计:0.6mm的厚度使其适用于低轮廓应用。
    3. 小尺寸封装:PCB脚印仅为4mm²,节省空间。
    4. 环保材料:符合RoHS标准,不含卤素和锑,是一种“绿色”设备。

    应用案例和使用建议


    DMN10H170SFDE可以广泛应用于各种需要高效功率转换的场合。例如,在电池管理系统中,它可以作为高效的电源开关。在继电器驱动应用中,该MOSFET能够提供快速可靠的开关响应。为了最大化其性能,建议在安装时采用推荐的散热设计,并确保散热片正确接触以保证热稳定性。

    兼容性和支持


    该产品采用U-DFN2020-6封装,兼容现有的PCB布局。Diodes Incorporated提供详尽的技术文档和支持服务,包括产品说明书和建议的焊盘布局,有助于客户在开发过程中解决问题。

    常见问题与解决方案


    1. 温度过高:若出现过热问题,可增加散热片或使用更大面积的铜垫来改善散热效果。
    2. 启动时间长:调整外部栅极电阻,以加快开关速度。
    3. 过压保护不足:确认电路设计中包含适当的瞬态抑制元件,以防止过压损坏。

    总结和推荐


    综上所述,DMN10H170SFDE是一款专为高效率电源管理设计的N沟道MOSFET,具有低导通电阻和卓越的开关性能。其环保特性和小巧的设计使其非常适合于各类便携式和高密度应用。强烈推荐该产品用于需要高效能、紧凑且环保解决方案的项目中。

DMN10H170SFDE-13参数

参数
Vgs-栅源极电压 20V
栅极电荷 9.7nC@ 10 V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 1.167nF@25V
最大功率耗散 660mW(Ta)
Vds-漏源极击穿电压 100V
FET类型 1个N沟道
Id-连续漏极电流 2.9A
Rds(On)-漏源导通电阻 160mΩ@ 5A,10V
配置 独立式
Vgs(th)-栅源极阈值电压 3V@ 250µA
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
