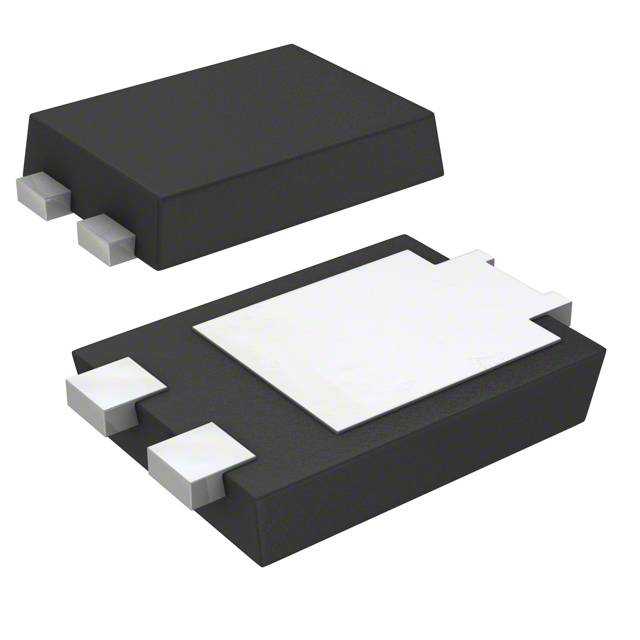

ZXTN04120HP5TC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 1.5V@ 1mA,1A NPN - 达林顿 3.2W 14V 100nA 140V 120V 1.5A PDI-5 贴片安装
供应商型号: AV-S-DIIZXTN04120HP5TC
供应商: Avnet
标准整包数: 5000
DIODES 三极管(BJT) ZXTN04120HP5TC

ZXTN04120HP5TC概述

    # ZXTN04120HP5: 120V NPN Medium Power Darlington Transistor in POWERDI5

    产品简介


    ZXTN04120HP5是一款由Diodes Incorporated生产的120V NPN中功率达林顿晶体管,封装形式为POWERDI5。该产品因其高电压承受能力、大电流处理能力和较高的增益(hFE),被广泛应用于直流风扇、调节器晶体管、继电器驱动和电磁阀控制等领域。

    技术参数


    电气特性
    - 最高集电极-基极电压 (BVCBO):140V
    - 最高集电极-发射极电压 (BVCEO):120V
    - 最高发射极-基极电压 (BVEBO):14V
    - 最大连续集电极电流 (IC):1.5A
    - 最高峰值脉冲电流 (ICM):4A
    - 输入电容 (Cibo):90pF @ 1MHz (VEB = 0.5V)
    - 输出电容 (Cobo):15pF @ 1MHz (VCB = 10V)
    热特性
    - 最大功率耗散 (PD):1.7W (在25mm x 25mm 1oz铜箔上的FR4电路板上)
    - 热阻 (RθJA):75°C/W (在25mm x 25mm 1oz铜箔上的FR4电路板上)
    - 结到引脚的热阻 (RθJL):9°C/W
    - 结到壳体的热阻 (RθJC):10°C/W
    其他特性
    - 尺寸:A=1.05-1.15mm, A2=0.33-0.43mm, b1=0.80-0.99mm, b2=1.70-1.88mm, D=3.90-4.05mm, D2=3.054mm, E=6.40-6.60mm, e=1.84mm, E1=5.30-5.45mm, E2=3.549mm, L=0.75-0.95mm, L1=0.50-0.65mm, W=1.10-1.41mm
    - 重量:约0.093克
    - 材料:模具塑料,采用绿色模制化合物
    - UL可燃性等级:94V-0
    - 湿度敏感度:级别1(根据J-STD-020)
    - 终端:表面镀层(符合MIL-STD-202标准)
    - 认证:通过AEC-Q101标准认证,适用于高可靠性要求的应用

    产品特点和优势


    ZXTN04120HP5的主要特点是其超高的增益(hFE > 2000),能够支持高达1.5A的连续集电极电流,比传统的SOT223和TO252封装小43%和60%,高度仅为1.1mm。此外,它完全无铅且符合RoHS标准,同时采用了“绿色”材料制造,不含卤素和锑。该产品的这些特性使其在多种工业应用中具有较强的竞争力。

    应用案例和使用建议


    ZXTN04120HP5广泛应用于需要高电流处理能力和高电压耐受性的场合,例如直流风扇、调节器晶体管、继电器驱动以及电磁阀控制。对于需要高效散热的应用,建议使用大面积铜箔以降低热阻。为了确保稳定运行,设计时应注意保持适当的散热和引脚布局。
    使用建议
    1. 优化散热设计:由于最大功率耗散限制为1.7W,建议在电路板上采用大面积铜箔以提高散热效率。
    2. 正确的电路板布局:遵循制造商提供的推荐焊盘布局以确保良好的电气连接和散热。
    3. 考虑应用环境:在极端环境下(如高温)使用时,应注意温度补偿措施以避免性能下降。

    兼容性和支持


    该产品与其他适合相同封装的电子元器件和设备具有良好的兼容性。Diodes Incorporated提供了详尽的技术文档和支持服务,包括最新的产品信息和用户指南,确保用户能够在应用过程中得到全面的支持。

    常见问题与解决方案


    常见问题
    1. 产品不能正常工作:可能是安装不当导致的接触不良,建议检查焊接质量和引脚布局。
    2. 产品过热:可能是散热不佳引起的,建议增加散热面积或改善通风条件。
    3. 产品损坏:静电放电(ESD)可能导致产品损坏,使用前务必采取适当的ESD防护措施。
    解决方案
    1. 检查焊接质量:确保焊点质量良好,没有虚焊或短路现象。
    2. 加强散热设计:增加铜箔面积或使用散热片以增强散热效果。
    3. 实施ESD防护措施:在操作过程中佩戴防静电手环或手套,确保工作台面和工具接地。

    总结和推荐


    ZXTN04120HP5是一款非常适合高电流和高电压应用的中功率达林顿晶体管,具有出色的热管理和紧凑的封装设计。其卓越的性能和可靠性使其成为众多应用的理想选择。我们强烈推荐此产品用于需要高可靠性和高性能的场合,尤其是在空间有限但对电流和电压要求高的环境中。

ZXTN04120HP5TC参数

参数
集电极截止电流 100nA
VCBO-最大集电极基极电压 140V
不同 Ib,Ic 时的 Vce 最大饱和值 1.5V@ 1mA,1A
晶体管类型 NPN - 达林顿
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 120V
最大功率耗散 3.2W
集电极电流 1.5A
VEBO-最大发射极基极电压 14V
配置 独立式
通用封装 PDI-5
安装方式 贴片安装
零件状态 在售

ZXTN04120HP5TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN04120HP5TC数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN04120HP5TC ZXTN04120HP5TC数据手册

ZXTN04120HP5TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
