ZXTD1M832TA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 2 PNP (Dual) 1.5W 7.5V 25nA -20V 12V 4A MLP-8 贴片安装 3mm*2mm*1mm
供应商型号: ZXTD1M832TATR-ND
供应商: Digi-Key
标准整包数: 3000
DIODES 三极管(BJT) ZXTD1M832TA

ZXTD1M832TA概述

    ZXTD1M832 DUAL 12V PNP LOW SATURATION SWITCHING TRANSISTOR

    1. 产品简介

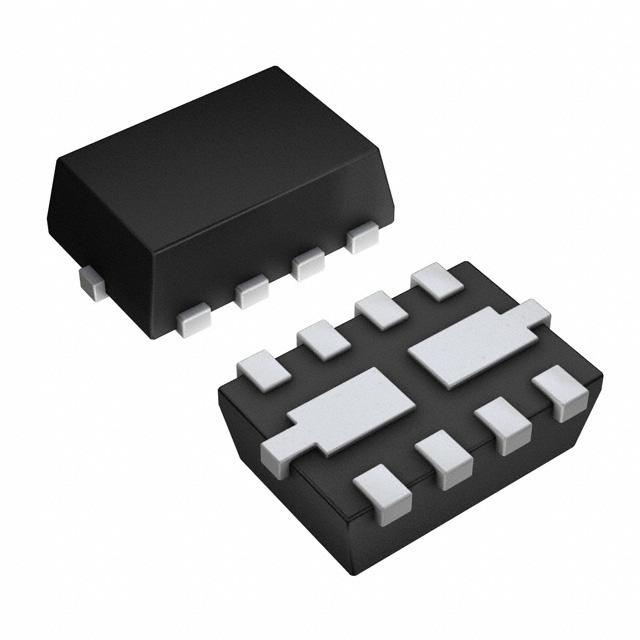

    ZXTD1M832是一款采用创新3mm x 2mm MLP(Micro Leaded Package)封装的第四代低饱和度双晶体管。这些晶体管因其极低的导通损耗而被广泛应用于DC-DC电路及其他驱动和电源管理功能。该晶体管具备出色的性能能力,能够提高电路效率并节省板级空间,适合在多种环境中使用。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 饱和电压 | VCE(sat) | -140mV | @ -1A |
    | 最大集电极电流 | ICM | -12A
    | 连续集电极电流 | IC | -4A
    | 极限工作温度范围 | Tj:Tstg | -55 to +150°C
    此外,还提供了各种工作环境下的热阻参数。例如,对于单个活动die,在静止空气中通过8平方厘米的单面2盎司铜基FR4印刷电路板表面安装时,热阻为83.3°C/W。具体数值见下表:
    | 环境条件 | 热阻(RθJA) | °C/W |
    |
    | 条件(a) | 83.3
    | 条件(b) | 51
    | 条件(c) | 125
    | 条件(d) | 111
    | 条件(e) | 73.5
    | 条件(f) | 41.7

    3. 产品特点和优势


    - 低等效导通电阻:这使得在高功率应用中具有较低的能耗。
    - 极低饱和电压:-140mV(@ -1A),显著提升转换效率。
    - 高增益特性:可提供高达-10A的连续集电极电流。
    - 低功耗:最大功率耗散(TA=25°C)为24W,确保在高温环境下也能稳定工作。
    - 减小体积:紧凑的3mm x 2mm MLP封装,有助于减少板级空间占用。

    4. 应用案例和使用建议


    - 应用案例:
    - DC-DC转换器:作为FET驱动器,可提高电源效率。
    - 充电电路:用于提高充电速度并减少发热。
    - 电机控制:提供可靠的开关控制。

    - 使用建议:
    - 散热管理:确保使用足够的散热措施以避免因过热导致损坏。
    - 适当电流选择:根据具体应用场景选择合适的电流等级,避免过载。

    5. 兼容性和支持


    该产品与现有的直流-直流转换器和其他驱动电路兼容。制造商提供了全面的技术支持,包括在线文档、技术论坛和专业咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热现象 | 使用散热片或风扇进行散热 |
    | 超出额定电流 | 检查负载并确保不超过额定电流 |
    | 工作不稳定 | 确认所有连接正确无误 |

    7. 总结和推荐


    综上所述,ZXTD1M832是一款性能优异的晶体管,适用于多种应用场合。其低饱和电压、高增益和紧凑的封装使其在市场上具有很高的竞争力。强烈推荐给需要高效、可靠电源管理解决方案的应用领域。
    如需进一步了解或购买,请访问官方网站或联系本地分销商获取详细信息。

ZXTD1M832TA参数

参数
最大集电极发射极饱和电压 0.3@ 150mA,4A
集电极电流 4A
集电极截止电流 25nA
VCBO-最大集电极基极电压 -20V
VEBO-最大发射极基极电压 7.5V
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置
VCEO-集电极-发射极最大电压 12V
最大功率耗散 1.5W
晶体管类型 2 PNP (Dual)
长*宽*高 3mm*2mm*1mm
通用封装 MLP-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZXTD1M832TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTD1M832TA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTD1M832TA ZXTD1M832TA数据手册

ZXTD1M832TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3446 ¥ 2.8839
6000+ $ 0.3276 ¥ 2.7416
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
直接购买
加入购物车
