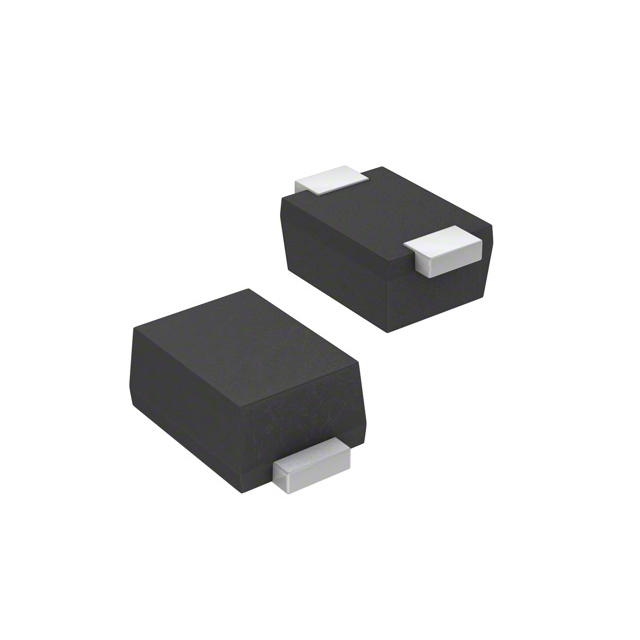

DZ9F2V7S92-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: ±5% 20μA 2.7V 100Ω 200mW 独立式 SOD-923 贴片安装 1mm*600μm*370μm
供应商型号: 30C-DZ9F2V7S92-7 SOD923
供应商: 云汉优选
标准整包数: 1
DIODES 齐纳(稳压)二极管 DZ9F2V7S92-7

DZ9F2V7S92-7概述

    DZ9F2V7S92 - DZ9F24S92 Zener Diode 技术手册概述

    1. 产品简介


    DZ9F2V7S92 - DZ9F24S92 是一款表面贴装(Surface Mount)齐纳二极管。这些二极管以其紧凑的封装、高效的热设计和卓越的电气特性而著称。它们广泛应用于各种电路中,如电源稳压、电压参考、保护电路以及信号电平转换等场合。

    2. 技术参数


    | 特性名称 | 符号 | 最大值 | 单位 |
    ||
    | 正向电压(@ IF = 10mA) | VF | 0.9 | V |
    | 功耗 (TA = +25°C) | PD | 200 | mW |
    | 热阻,结到环境空气 | RθJA | 625 | °C/W |
    | 工作温度范围 | TJ, TSTG | -65 to +150 | °C |
    表中的其他详细参数还包括不同型号的齐纳电压范围(VZ)、最大齐纳阻抗(ZZT, ZZK)、温度系数(TC)和反向电流(IR)等。例如,DZ9F2V7S92 的齐纳电压范围为 2.57V 到 2.84V,最大反向电流为 20μA。

    3. 产品特点和优势


    DZ9F2V7S92 - DZ9F24S92 的主要优势如下:
    - 超小尺寸表面贴装封装:体积小巧,仅 1.0 x 0.6 x 0.37mm。
    - 高效的热设计:扁平引脚设计,热阻低。
    - 无铅且符合RoHS标准:环保且健康。
    - 完全可见的引脚端子:便于检测焊接质量。
    - 兼容多种材料和温度范围:适用于 -65°C 至 +150°C 的宽温范围。
    这些特点使其在市场上具有显著的竞争优势,尤其适合于对空间有限但要求高性能的电路设计。

    4. 应用案例和使用建议


    DZ9F2V7S92 - DZ9F24S92 齐纳二极管被广泛用于多种应用场景,例如:
    - 电源稳压:用于稳压电路中的保护元件,防止电压过高损坏其他组件。
    - 电压参考:提供稳定的基准电压,用于各种测量系统。
    - 信号电平转换:实现不同电平信号之间的转换,适用于通信和控制电路。
    使用建议:
    - 在进行电路设计时,应根据实际需求选择合适的齐纳电压。
    - 确保二极管散热良好,避免因过热导致性能下降。
    - 对于高频应用,考虑使用更低电容的型号以减少寄生效应。

    5. 兼容性和支持


    DZ9F2V7S92 - DZ9F24S92 可与各种标准表面贴装设备兼容,且与现有设计无缝集成。制造商提供了详细的电气特性和机械数据表,确保了设计的灵活性和可靠性。此外,Diodes Incorporated 还提供了全面的技术支持,包括详细的产品文档、封装布局指南和在线技术支持资源。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题1:如何确定正确的齐纳电压?
    - 解决方案:根据具体应用的要求选择合适的齐纳电压,如需要稳压在特定电压水平,则选择该电压附近的齐纳电压型号。

    - 问题2:如何确保良好的焊接效果?
    - 解决方案:使用合适的焊接工艺,遵循制造商推荐的焊接条件,同时确保引脚清洁无污物。

    7. 总结和推荐


    DZ9F2V7S92 - DZ9F24S92 齐纳二极管凭借其小巧的尺寸、高效的热设计、出色的电气性能和广泛的温度适应性,在众多应用场景中表现出色。强烈推荐给寻求高性能、高可靠性的设计工程师。

DZ9F2V7S92-7参数

参数
最大齐纳阻抗 100Ω
电压容差 ±5%
最大功率耗散 200mW
标称齐纳电压 2.7V
配置 独立式
最大功率 0.2
Ir - 反向电流 20μA
长*宽*高 1mm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DZ9F2V7S92-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
