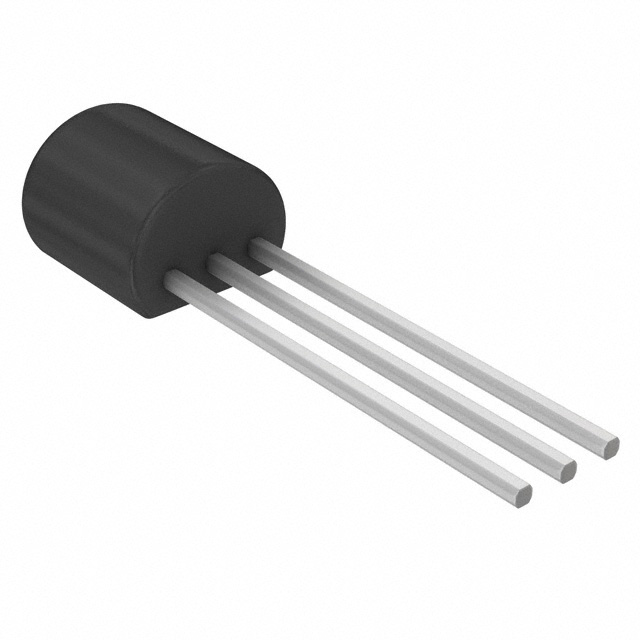

ZTX550

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 250mV@ 15mA,150mA PNP 1W 5V 100nA 60V 45V 1A TO-92 导线安装,通孔安装 4.77mm*2.41mm*4.01mm
供应商型号: 9525548
供应商: element14
标准整包数: 1
DIODES 三极管(BJT) ZTX550

ZTX550概述

    # ZTX550 和 ZTX551 中功率晶体管技术手册

    1. 产品简介


    基本信息
    ZTX550 和 ZTX551 是 PNP 硅平面型中功率晶体管,专为需要稳定性能和可靠性的中功率电子应用设计。它们分别具有 45V 和 60V 的最大集电极-发射极电压(VCEO),能够承受高达 1W 的功率消耗。这些晶体管适用于消费电子、工业控制、电源管理等领域。
    主要功能
    - 支持高达 1A 的连续集电极电流。
    - 提供出色的热管理和高可靠性。
    - 兼容 TO-92 封装,便于安装和焊接。
    应用领域
    - 电源开关电路
    - 驱动继电器和电机
    - 信号放大
    - 消费类电子产品中的保护电路

    2. 技术参数


    以下是 ZTX550 和 ZTX551 的关键技术规格:
    | 参数名称 | 符号 | 最小值 (ZTX550) | 最大值 (ZTX550) | 最小值 (ZTX551) | 最大值 (ZTX551) | 单位 |
    ||
    | 集电极-基极击穿电压 | V(BR)CBO | -60 | -60 | -80 | -80 | V |
    | 集电极-发射极可持续电压 | VCEO(sus) | -45 | -45 | -60 | -60 | V |
    | 峰值脉冲电流 | ICM | -2 | -2 | -2 | -2 | A |
    | 连续集电极电流 | IC | -1 | -1 | -1 | -1 | A |
    | 功率耗散 | Ptot | 1 | 1 | 1 | 1 | W |
    | 工作温度范围 | Tj/Tstg | -55 to +200 | -55 to +200 | -55 to +200 | -55 to +200 | °C |

    3. 产品特点和优势


    独特功能
    - 宽工作电压范围:支持高达 60V 的工作电压,适合高电压应用场景。
    - 高电流承载能力:可承受高达 1A 的连续集电极电流。
    - 良好的热稳定性:在恶劣环境下仍能保持稳定性能。
    市场竞争力
    - 优异的性价比,适合批量生产。
    - 通用的 TO-92 封装,易于集成到现有设计中。
    - 提供高精度的电流和电压控制能力。

    4. 应用案例和使用建议


    应用场景
    - 电源管理:作为开关元件,用于控制直流电源输出。
    - 驱动电路:用于驱动小型电机或继电器。
    - 信号放大:在音频放大器中提供稳定的信号传输。
    使用建议
    - 在高电流应用中,确保良好的散热措施以防止过热。
    - 使用时注意不要超过最大额定值,特别是在高温环境中。
    - 为避免损坏,建议在电路中添加适当的保护电路(如限流电阻)。

    5. 兼容性和支持


    兼容性
    ZTX550 和 ZTX551 可直接替换其他 TO-92 封装的晶体管,适用于广泛的电路设计。它们与同类产品的引脚布局一致,方便更换和升级。
    厂商支持
    制造商提供全面的技术支持,包括产品选型指南、设计文档和样品申请服务。此外,客户还可获得详细的故障排除文档和快速响应的技术支持团队。

    6. 常见问题与解决方案


    问题 1:晶体管发热严重
    原因:功耗过高或散热不良。
    解决方法:检查电路设计,确保符合功率限制;增加散热片或优化散热路径。
    问题 2:性能不稳定
    原因:工作电压超出额定范围。
    解决方法:重新校准电路,确保输入电压在允许范围内。
    问题 3:无法正常导通
    原因:基极未提供足够的偏置电流。
    解决方法:检查基极驱动电路,确保基极电流满足要求。

    7. 总结和推荐


    综合评估
    ZTX550 和 ZTX551 是性能卓越的中功率晶体管,适用于多种中高压电子应用。它们在可靠性、稳定性和成本效益方面表现出色,适合批量生产和长期使用。
    推荐结论
    我们强烈推荐使用 ZTX550 和 ZTX551 晶体管,尤其是对于需要高性能和高可靠性的电子系统。其广泛的应用范围和优秀的技术支持使其成为市场的理想选择。

    如果您需要进一步的技术支持或样品,请随时联系我们的客户服务团队。

ZTX550参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 15mA,150mA
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 45V
配置 独立式
集电极截止电流 100nA
VCBO-最大集电极基极电压 60V
最大集电极发射极饱和电压 0.25@ 15mA,150mA
集电极电流 1A
晶体管类型 PNP
最大功率耗散 1W
长*宽*高 4.77mm*2.41mm*4.01mm
通用封装 TO-92
安装方式 导线安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
