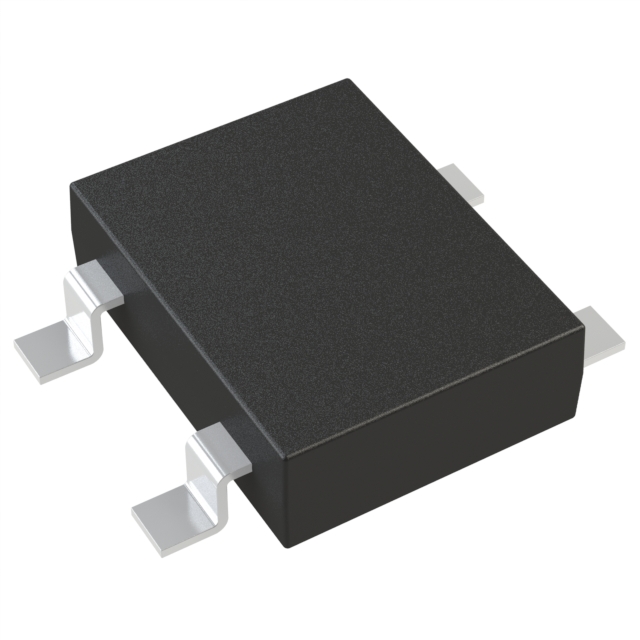

DF005S-T

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: 50V 50A 10μA 1A DF-S 贴片安装
供应商型号: 30C-DF005S-T DF-S
供应商: 国内现货
标准整包数: 1
DIODES 整流二极管/整流桥 DF005S-T

DF005S-T概述

    DF005S – DF10S 1.0A 表面贴装玻璃封装桥式整流器

    1. 产品简介


    DF005S 至 DF10S 是一款适用于表面贴装的应用的1.0安培额定电流的玻璃封装桥式整流器。这类产品广泛应用于各种电子设备中,例如电源供应器、工业控制设备、家用电器等。它们能够提供出色的整流性能,适用于高频和高电流的环境。

    2. 技术参数


    以下是 DF005S 至 DF10S 的技术规格和性能参数:
    | 特性 | DF005S | DF01S | DF02S | DF04S | DF06S | DF08S | DF10S |

    | 峰值重复反向电压 (VRMM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 额定峰值反向电压 (VRWM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 直流阻断电压 (VR) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 交流反向电压 (VRMS) | 35V | 70V | 140V | 280V | 420V | 560V | 700V |
    | 平均正向整流电流 (IO) | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A | 1.0A |
    | 非重复性峰值正向浪涌电流 (IFSM) | 50A | 50A | 50A | 50A | 50A | 50A | 50A |
    热特性
    - 结到环境的热阻 (RΘJA): 40°C/W
    工作温度范围
    - 结温 (TJ), 存储温度 (TSTG): -65°C 到 +150°C
    电气特性
    - 正向电压 (VFM) @ IF = 1.0A: 1.1V
    - 在额定温度下的反向峰值电流 (IRM): 10µA
    - 典型总电容 (CT) @ 1.0MHz: 25pF

    3. 产品特点和优势


    DF005S 至 DF10S 系列产品具备以下特点和优势:
    - 玻璃封装结构: 提供更好的保护和耐热性能。
    - 低正向压降和高电流能力: 可以实现高效的能量转换,降低功耗。
    - 峰值过载额定值高达50A: 能够承受瞬时高电流冲击,确保可靠性。
    - UL认证: 符合美国安全标准,增强用户信心。
    - 无铅和RoHS合规: 满足环保要求,适合全球市场。

    4. 应用案例和使用建议


    应用场景:
    - 电源供应器:用于将交流电整流为直流电。
    - 工业控制设备:处理高频信号和高电流负载。
    - 家用电器:提供稳定的电源输出。
    使用建议:
    - 在设计电路时,确保电路的工作温度不超过150°C。
    - 使用适当的散热措施,以提高系统的可靠性和寿命。
    - 对于容性负载,建议电流额定值减少20%,以防止过载。

    5. 兼容性和支持


    DF005S 至 DF10S 支持表面贴装工艺,可以与多种标准PCB制造流程兼容。厂商提供详细的包装和封装信息,可以在官方网站上找到更多详细资料。此外,厂商还提供技术支持和售后服务,确保客户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题:如何检查产品是否符合RoHS标准?
    - 解决方案:查阅产品说明书或联系供应商确认产品是否符合RoHS标准。
    - 问题:如何进行正确的焊接?
    - 解决方案:参照制造商提供的焊锡规范,使用适合的温度曲线和时间进行焊接。
    - 问题:如何选择合适的型号?
    - 解决方案:根据所需的峰值反向电压和平均正向整流电流来选择合适的型号。

    7. 总结和推荐


    DF005S 至 DF10S 系列产品在性能和可靠性方面表现出色,特别是在需要高效整流和高可靠性的地方表现优异。这些产品的独特功能和优势使其成为各种应用的理想选择。强烈推荐在需要高可靠性、低功耗和高效率的项目中使用这些产品。

DF005S-T参数

参数
反向恢复时间 -
正向浪涌电流 50A
配置 -
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 50V
8.51mm(Max)
6.5mm(Max)
2.6mm(Max)
通用封装 DF-S
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF005S-T厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DF005S-T数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES DF005S-T DF005S-T数据手册

DF005S-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.232
100+ ¥ 0.9504
750+ ¥ 0.792
1500+ ¥ 0.66
库存: 9641
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 1.23
直接购买
加入购物车
