首页  >  产品百科  >  ZMM5228B-7

ZMM5228B-7

产品分类: 齐纳(稳压)二极管
厂牌: DIODES
产品描述: 10μA 3.9V 23Ω 500W SOD-80 贴片安装
供应商型号: CEI-ZMM5228B-7
供应商: 海外现货
标准整包数: 1

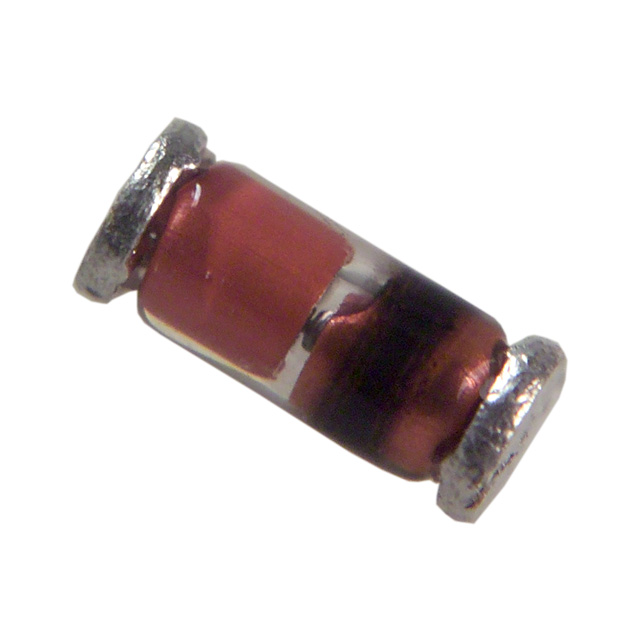

DIODES 齐纳(稳压)二极管 ZMM5228B-7

ZMM5228B-7概述

    DS30024 Rev. C-2 ZMM5221B-ZMM5267B 500mW Surface Mount Zener Diode

    1. 产品简介


    ZMM5221B-ZMM5267B 系列是面向表面贴装应用的500毫瓦稳压二极管,适用于各种需要高精度稳压的应用场景。这类二极管广泛应用于消费电子、工业控制、通信设备等领域,提供精确的电压调节功能,确保电路稳定运行。

    2. 技术参数


    - 功率耗散(Note 1):Pd = 500 mW
    - 热阻(Junction to Ambient Air,Note 1):RθJA = 300 °C/W
    - 正向电压(IF = 200mA):VF = 1.5 V
    - 操作及存储温度范围:Tj, TSTG = -65 to +175 °C
    其他关键规格包括:
    - 最小/最大齐纳电压范围:从2.4V到75V
    - 最大稳态阻抗(ZZT):从30Ω到1700Ω
    - 最大反向电流(IR):从0.1μA到270μA
    - 典型温度系数:-0.085% /°C 至 +0.098% /°C

    3. 产品特点和优势


    - 高精度稳压:齐纳电压范围宽,从2.4V到75V,可满足不同应用场景的需求。
    - 大功率处理能力:最高可达500mW,适合高功率电路应用。
    - 优异的温度特性:温度系数低至-0.085% /°C,保证了在极端温度下的稳定性能。
    - 小体积设计:采用MiniMELF封装,便于在紧凑空间内安装使用。
    - 高可靠性:耐温范围广,从-65°C到+175°C,确保长期稳定运行。

    4. 应用案例和使用建议


    - 消费电子:可用于电源稳压、信号保护等。
    - 工业控制:用于各种传感器、驱动器的稳压电路中。
    - 通信设备:如无线基站、光纤通信系统中的稳压模块。
    使用建议:
    - 在选择具体型号时,应根据电路需求选择合适的齐纳电压(VZ),以确保稳压效果。
    - 注意散热设计,避免因长时间大功率工作导致过热损坏。
    - 配合适当的电路设计,如添加限流电阻,以优化整体电路性能。

    5. 兼容性和支持


    - 兼容性:与标准DO-213AA封装兼容,易于替换和升级。
    - 支持:由Diodes Incorporated提供全面的技术支持,包括样品请求、技术咨询和售后维修服务。

    6. 常见问题与解决方案


    1. 问题:电路工作时发热严重
    - 解决方案:检查散热设计,确保二极管周围有足够的散热面积。增加散热片或散热器可以显著降低温度。

    2. 问题:稳压效果不佳
    - 解决方案:确认选择的齐纳电压(VZ)与实际电路需求匹配。重新计算并调整电路参数,确保最佳稳压效果。

    7. 总结和推荐


    综上所述,ZMM5221B-ZMM5267B 系列500毫瓦稳压二极管以其高精度稳压、大功率处理能力和优异的温度特性,在多个应用领域表现出色。其广泛的齐纳电压范围、高可靠性以及良好的兼容性使其成为电子工程师的首选。强烈推荐在需要高精度稳压的电路中使用此系列二极管。

ZMM5228B-7参数

参数
配置 -
最大功率 0.5
Ir - 反向电流 10μA
最大齐纳阻抗 23Ω
电压容差 -
最大功率耗散 500W
标称齐纳电压 3.9V
3.7mm(Max)
通用封装 SOD-80
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZMM5228B-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZMM5228B-7数据手册

厂牌 PDF简要描述 下载
DIODES 齐纳(稳压)二极管 DIODES ZMM5228B-7 ZMM5228B-7数据手册

ZMM5228B-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.806 ¥ 6.8107
500+ $ 0.702 ¥ 5.9319
1000+ $ 0.65 ¥ 5.4925
库存: 1000
起订量: 368 增量: 1
交货地:
最小起订量为:100
合计: ¥ 681.07
直接购买
加入购物车
