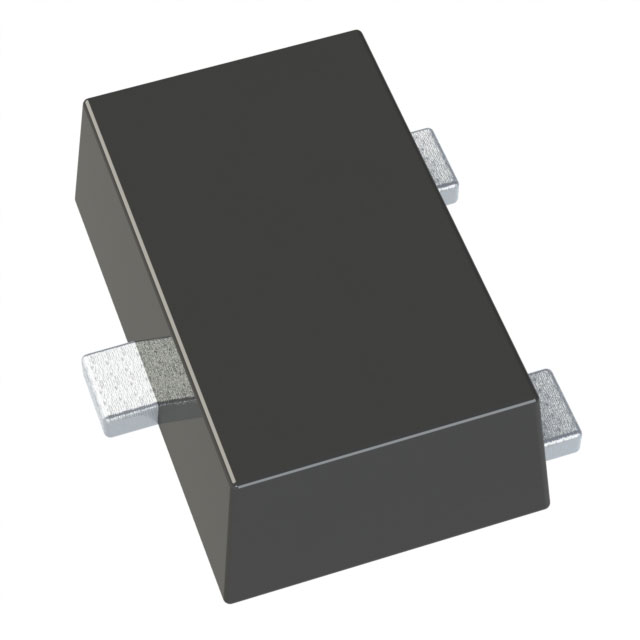

ZXTP05120HFFTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 2V@ 2mA,2A PNP - Darlington 2W 10V 10μA 140V 120V 1A SOT-23F 贴片安装 3mm*1.7mm*1mm
供应商型号: 30C-ZXTP05120HFFTA SOT23F
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTP05120HFFTA

ZXTP05120HFFTA概述

    ZXTP05120HFF: 高性能PNP达林顿晶体管

    1. 产品简介


    ZXTP05120HFF 是一款高性能的PNP达林顿晶体管,采用SOT23F封装形式。其设计目的是为那些需要高增益和极低饱和电压的应用提供解决方案。该晶体管的引脚与行业标准的SOT23封装兼容,但提供了更低的剖面和更高的散热能力,尤其适用于对功率密度有严格要求的应用。

    2. 技术参数


    - 最大额定值
    - 集电极-基极电压:VCBO > -140V
    - 集电极-发射极电压:VCBO > -120V
    - 发射极-基极电压:VEBO > -10V
    - 持续集电极电流:IC = -1A
    - 峰值脉冲电流:ICM = -4A
    - 最大功耗:PD = 1.5W
    - 电气特性
    - 饱和电压(VCE(SAT)):VCE(SAT) < -1.1V @ -1A
    - 转移比(hFE):3,000 (Min) @ -1A
    - 开启时集电极-发射极电压(VCE(ON)):VCE(ON) < -1.1V @ -1A
    - 基极开启电压(VBE(ON)):VBE(ON) < -1.7V @ -1A
    - 工作温度范围
    - 工作温度:TJ, TSTG -55°C 到 +150°C

    3. 产品特点和优势


    ZXTP05120HFF 的独特之处在于其超高的增益和极低的饱和电压。其高增益(最小3,000)使得它非常适合于需要高电流驱动的应用,如Boost转换器、MOSFET和IGBT门驱动器、灯和继电器驱动、电机驱动以及警报驱动。该晶体管完全符合RoHS指令,是一款绿色环保的产品。

    4. 应用案例和使用建议


    ZXTP05120HFF 在多种应用场景中都有出色的表现,例如:
    - Boost转换器:高增益使其能够高效驱动转换器电路。
    - MOSFET和IGBT门驱动器:较低的饱和电压有助于减少能量损失,提高效率。
    - 电机驱动:稳定的电流和低电压损耗确保了电机的可靠运行。
    在使用ZXTP05120HFF时,建议通过以下方式进行优化:
    - 确保使用适当的散热措施,以避免过热。
    - 注意引脚配置,正确连接各端口以防止短路。

    5. 兼容性和支持


    ZXTP05120HFF 的SOT23F封装与行业标准SOT23兼容,可以轻松替换其他类似型号。厂商提供了详细的技术支持和文档,确保用户能够正确安装和使用该晶体管。

    6. 常见问题与解决方案


    - Q: 如何避免过热?
    - A: 确保在使用过程中合理安排散热措施,如使用大面积铜箔或外部散热器。此外,注意不要超过额定的最大功耗。

    - Q: 如何提高驱动效率?
    - A: 使用适当的小信号耦合电容,以减少信号失真并提高效率。

    7. 总结和推荐


    ZXTP05120HFF 是一款专为高电流需求设计的高性能PNP达林顿晶体管,具备出色的增益特性和极低的饱和电压。其绿色和无铅的特性也使其成为环保应用的理想选择。鉴于其卓越的性能和广泛的适用性,强烈推荐用于需要高电流驱动的应用场合。

ZXTP05120HFFTA参数

参数
最大集电极发射极饱和电压 2@ 2mA,2A
VCBO-最大集电极基极电压 140V
最大功率耗散 2W
集电极截止电流 10μA
不同 Ib,Ic 时的 Vce 最大饱和值 2V@ 2mA,2A
晶体管类型 PNP - Darlington
VCEO-集电极-发射极最大电压 120V
集电极电流 1A
VEBO-最大发射极基极电压 10V
配置 独立式
长*宽*高 3mm*1.7mm*1mm
通用封装 SOT-23F
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZXTP05120HFFTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
