B160B-13-F

产品分类: 整流二极管/整流桥
厂牌: DIODES
产品描述: DiodesZetex 肖特基二极管 二极管, 1A, 60V, 表面贴装, DO-214AA (SMB)封装, 2针
供应商型号: 11M-B160B-13-F
供应商: 云汉优选
标准整包数: 1

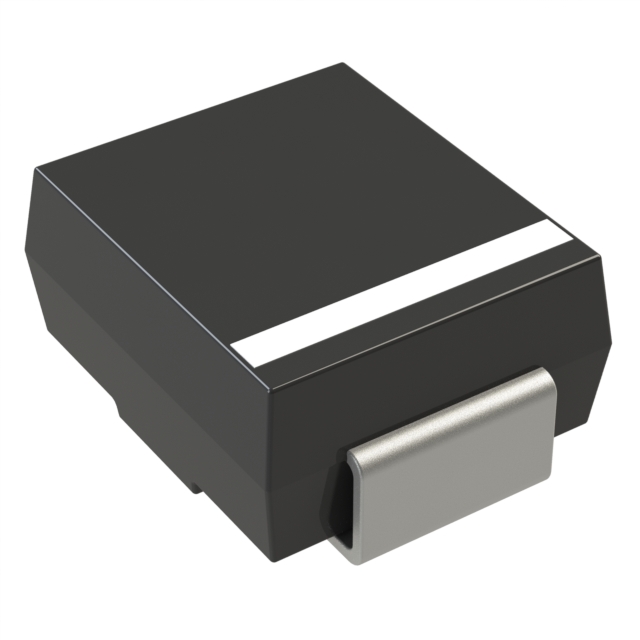

DIODES 整流二极管/整流桥 B160B-13-F

B160B-13-F概述

    B120/B - B160/B 技术手册

    1. 产品简介


    B120/B - B160/B 是一款表面贴装肖特基势垒整流器,专门设计用于满足商业应用的一般要求。这些器件以其卓越的性能和广泛的应用领域而著称,特别适用于以下几个方面:
    - 极性保护二极管
    - 回流二极管
    - 开关二极管
    这些产品通过高效率和低功耗的设计,在各类电子设备中表现出色。

    2. 技术参数


    额定参数(TA = +25°C,除非另有说明)
    | 参数 | 符号 | B120/B | B130/B | B140/B | B150/B | B160/B | 单位 |

    | 峰值重复反向电压 | VRRM | 20/30/40 | 20/30/40 | 20/30/40 | 50/60 | 50/60 | V |
    | 平均整流输出电流 | IO | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | A |
    | 最大瞬态反向漏电流 | IR | 0.5 | 0.5 | 0.5 | 0.5 | 10 | mA |
    电气特性(TA = +25°C,除非另有说明)
    | 参数 | 符号 | B120/B, B130/B, B140/B | B150/B, B160/B | 单位 | 测试条件 |
    |
    | 正向压降 | VF | - | 0.7 | V | IF = 1.0A |
    | 反向漏电流 | IR | - | 10 | mA | @ Rated VR, TA = +100°C |

    3. 产品特点和优势


    B120/B - B160/B 的特点和优势包括:
    - 防护环晶圆结构:提供瞬态保护,确保设备稳定运行。
    - 适合自动化装配:便于大批量生产和使用。
    - 低功率损耗:高效率设计。
    - 峰值浪涌过载额定值:高达30A。
    - 应用范围广:适用于低电压高频率逆变器、续流和极性保护应用。
    - 无铅终端:符合RoHS标准。
    - 无卤素、锑:环保型“绿色”产品。

    4. 应用案例和使用建议


    典型应用:
    - 电源转换:如AC-DC转换器中的整流。
    - 信号处理:如电路板上的脉冲检测和调节。
    使用建议:
    - 散热管理:由于设备在高温下可能降低效率,建议采用散热片或其他散热方法以维持稳定性能。
    - 电路布局:采用适当的PCB布局以减少寄生电容和电感,提高整体性能。

    5. 兼容性和支持


    订购信息:
    - B1XX-13-F:商用 SMA 封装,每卷5,000个。
    - B1XXB-13-F:商用 SMB 封装,每卷3,000个。
    包装详情:
    访问 [Diodes Incorporated 网站](http://www.diodes.com/products/packages.html) 获取更多信息。

    6. 常见问题与解决方案


    常见问题与解决方案:
    1. 问:如何确保正确的极性连接?
    - 答:通过查看标记的阴极带或阴极缺口来确认正确的极性连接方向。
    2. 问:如何防止热失控?
    - 答:使用铜散热片作为散热器,并确保良好的空气流通,避免热量积累。

    7. 总结和推荐


    综合评估:
    B120/B - B160/B 肖特基势垒整流器以其高效能、低损耗、环保等特点,在多种应用中表现出色。特别是其适合大规模自动化生产的特性使其在市场上具备很强的竞争优势。因此,我们强烈推荐这款产品用于需要高性能和可靠性的应用场合。
    结论:
    我们推荐使用 B120/B - B160/B 肖特基势垒整流器,尤其是对于需要高效率和可靠性的商业应用。

B160B-13-F参数

参数
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 500μA
Vr-反向电压 60V
反向恢复时间 -
4.57mm(Max)
3.94mm(Max)
2.5mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

B160B-13-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

B160B-13-F数据手册

厂牌 PDF简要描述 下载
DIODES 整流二极管/整流桥 DIODES B160B-13-F B160B-13-F数据手册

B160B-13-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
